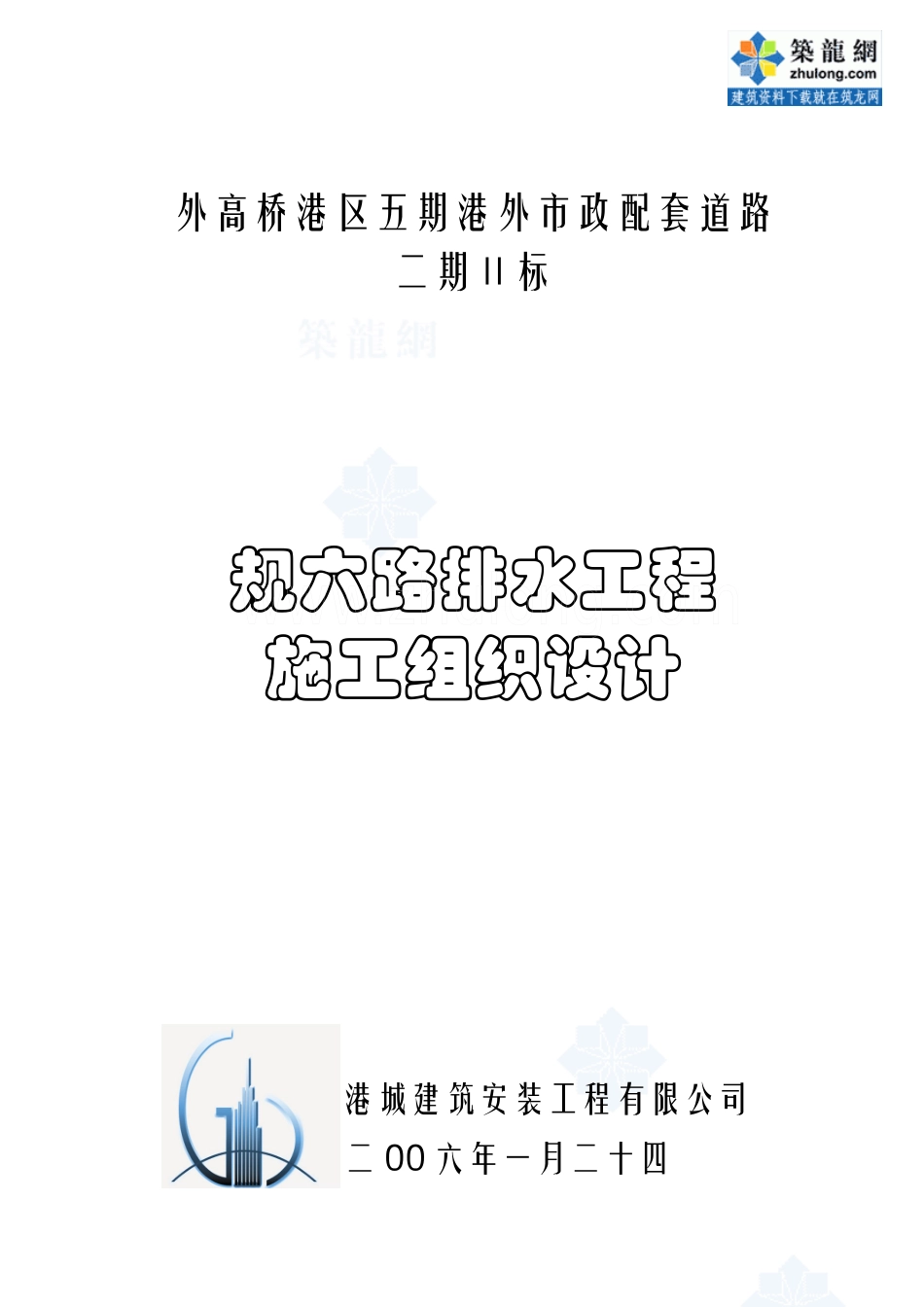

外高桥港区五期港外市政配套道路二期Ⅱ标规六路排水工程施工组织设计 上海港城建筑安装工程有限公司 二 OO 六年一月二十四目 录一、编制依据二、工程概况三、施工组织管理措施四、排水工程施工方案五、工程质量技术保证措施六、安全文明生产及环境保护措施七、施工进度计划及保证措施八、主要施工机械设备及施工进度计划表九、地下管线保护措施十、雨期施工措施十一、“渣土垃圾”整治措施十二、施工便道十三、单位工程、部位、工序工程划分表一、编制依据 1、外高桥港区五期港外市政配套道路二期 II 标工程施工图；2、《城市道路工程施工及验收规程》（DBJ08-225-97）；3、《市政工程排水管道施工及验收规程》（DBJ08-220-96）；4、《市政工程排水构筑物工程施工及验收规程》（DBJ08-224-96）；5 、 《 埋 地 塑 料 排 水 管 道 工 程 技 术 规 程 》 （ DG/TJ08-308-2002，J10185-2002）；6、《市政道路，排水管道成品与半成品施工及验收规范》（DBJ08-87-2000）；7、《市政地下工程施工及验收规范》（DJG08-236-1999）；8、《市政排水管渠工程质量检验评定标准》（CJJ3-90）；9、《地基处理技术规范》（DBJ08-40-94）；10、《工程测量规范》（GB50026-93）；11、《市政工程施工及验收技术规程》（上海市市政工程管理局1993）；12、《上海市排水管道通用图》（1982，1992）；13、《硬聚乙烯（UPVC）加筋管道设计通用图》（2000）；14、施工现场踏勘情况及周边环境情况。二、工程概况 规六路二标工程从 0+060～0+800，全长 740 米，红线宽为 50 米，道路两侧各有 10 米规划绿化带，新建内容包括：道路工程、排水工程以及相应的配套附属工程。建设单位：上海浦东工程建设管理有限公司监理单位：上海大通工程监理有限公司排水工程：1）本工程内雨污水管道均采用开槽埋管，钢板桩支护。DN-300-400污水管采用 UPVC 加强管，φ600～φ1200 采用 PH-48 即承插式钢筋混凝土管“O”型橡胶圈接口，φ1350～φ1650 采用钢筋混凝土企口管（丹麦管）“q”型橡胶圈接口，开槽埋管的钢筋混凝土管道均采用中粗砂坞膀至管中心，UPVC 管以中粗砂 坞 膀 至 管 外 顶 ， 间 隔 土 （ 20cm 砾 石 砂 、10cm 素土）处理至路槽底，每层密实度要求按有关规范执行，当上下交叉管道净距小于 20cm 时，用混凝土进行加固。主要项目工程量：φ1350 303 米 φ1500 740 米 φ1650 437 米 雨水检查井 40...
