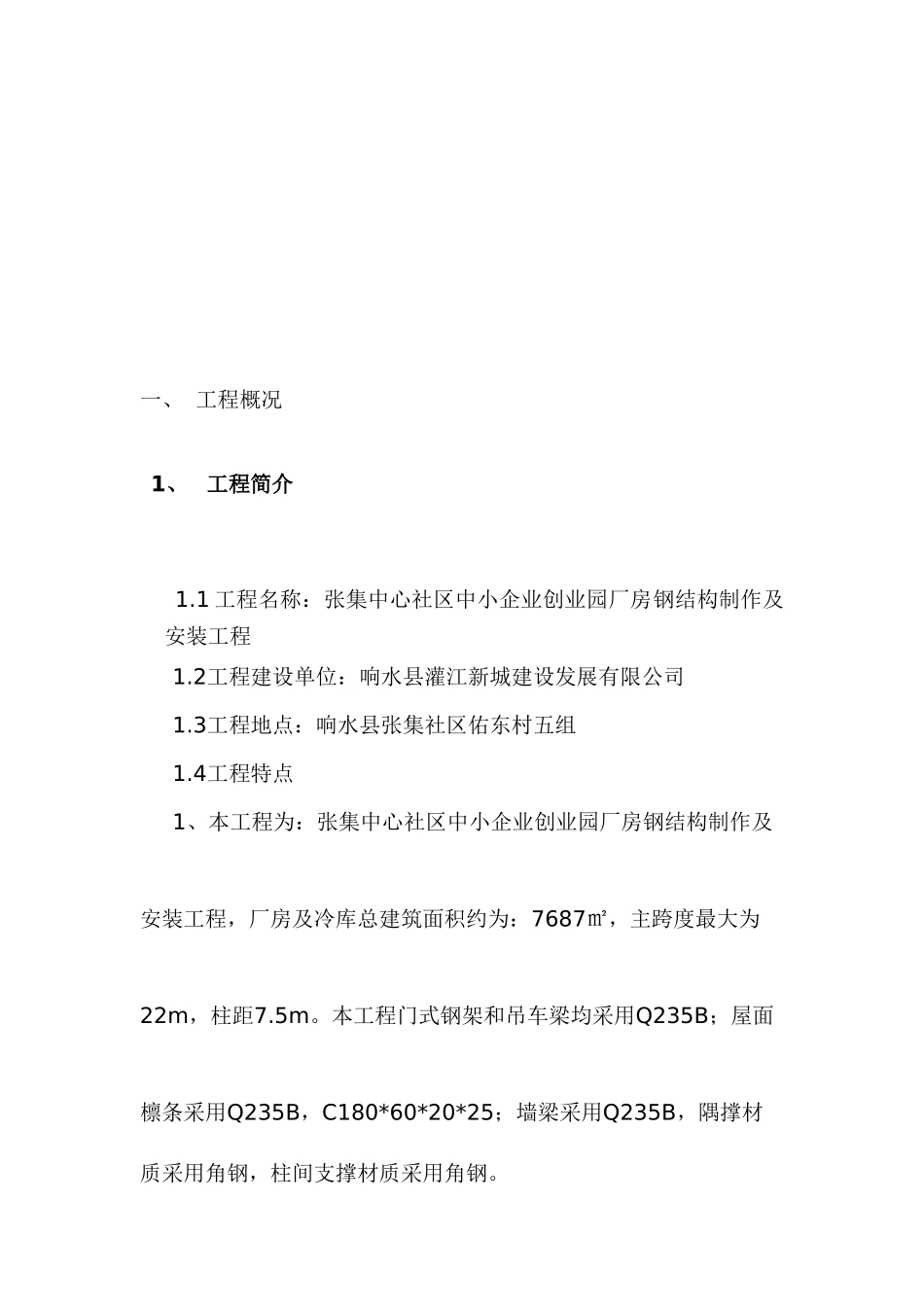

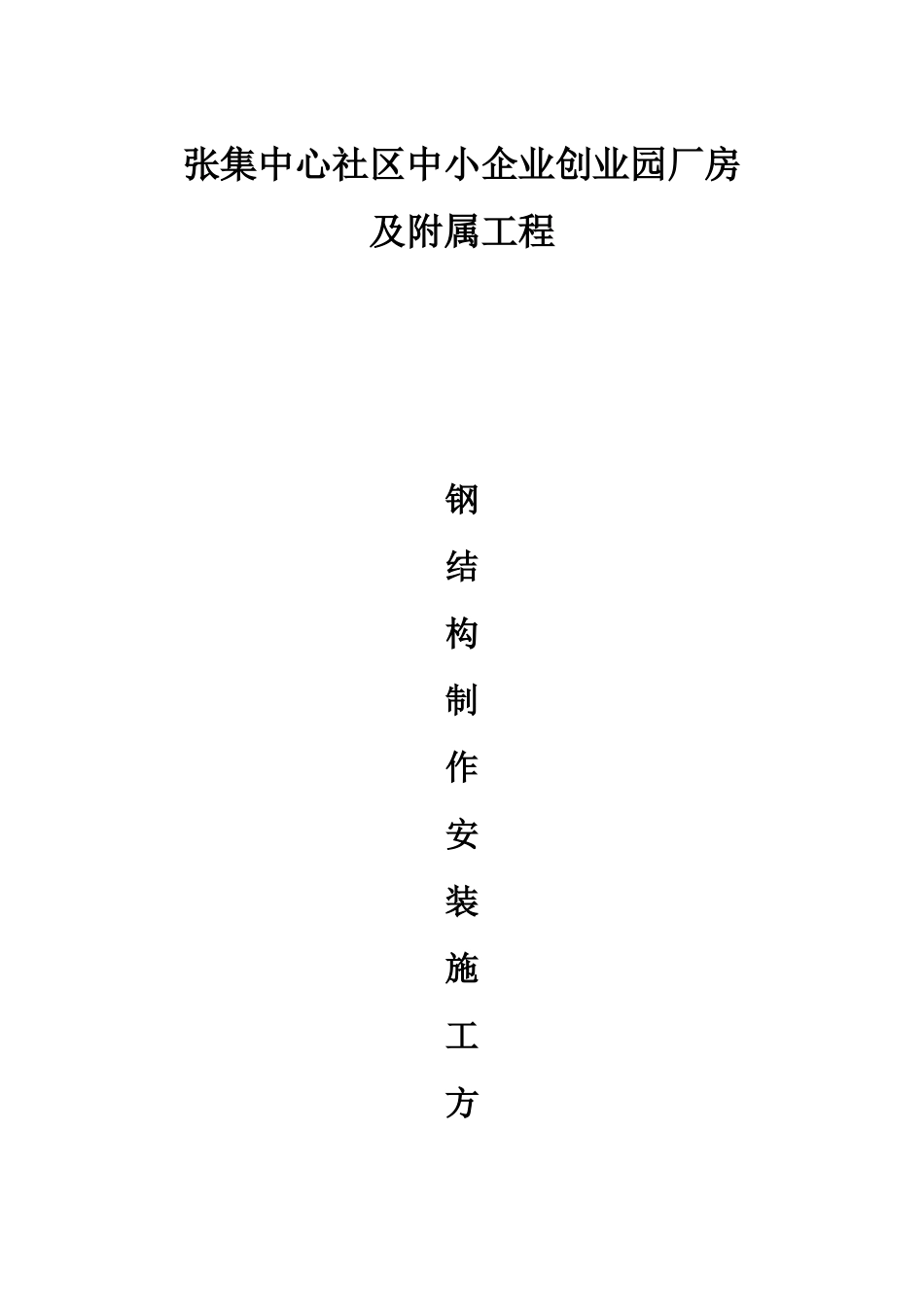

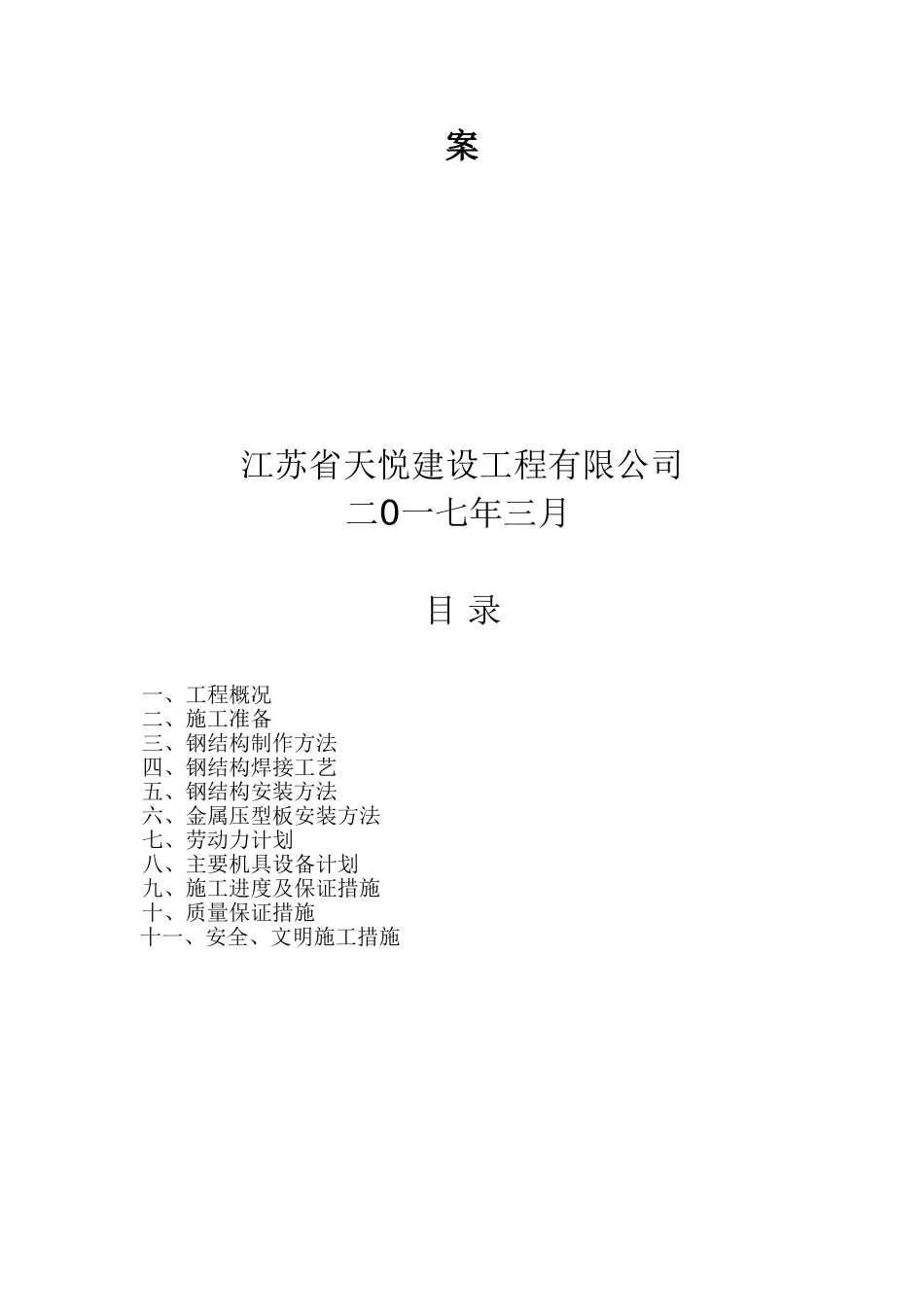

张集中心社区中小企业创业园厂房及附属工程钢结构制作安装施工方案江苏省天悦建设工程有限公司二0一七年三月目 录一、工程概况二、施工准备三、钢结构制作方法四、钢结构焊接工艺五、钢结构安装方法六、金属压型板安装方法七、劳动力计划八、主要机具设备计划九、施工进度及保证措施十、质量保证措施十一、安全、文明施工措施一、 工程概况1、工程简介1.1 工程名称：张集中心社区中小企业创业园厂房钢结构制作及安装工程1.2工程建设单位：响水县灌江新城建设发展有限公司1.3工程地点：响水县张集社区佑东村五组1.4工程特点1、本工程为：张集中心社区中小企业创业园厂房钢结构制作及安装工程，厂房及冷库总建筑面积约为：7687㎡，主跨度最大为22m，柱距7.5m。本工程门式钢架和吊车梁均采用Q235B；屋面檩条采用Q235B，C180*60*20*25；墙梁采用Q235B，隅撑材质采用角钢，柱间支撑材质采用角钢。2、屋面为彩钢压型板，钢板厚度0.5mm； 3、屋面为自然排水，屋面坡度为15%。2、编制依据1 钢结构工程施工质量验收规范 GB50205-20012 冷弯薄壁型钢结构技术规范 GB50018-20023 建筑钢结构焊接技术规程 JGJ81-20024 低合金高强度结构钢 GB/T1591-19945 钢结构用高强度大六角头螺栓 GB/T1228-20066 钢结构用高强度大六角头螺母 GB/T1229-20067 钢结构用高强度垫圈 GB/T1230-20068 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件GB/T1231-20069 碳钢焊条 GB/T5117-201210 埋弧焊用碳钢焊丝和焊剂 GB/T5293-199911 六角头螺栓 C级 GB/T5780-200012 六角螺母 GB/T41-200013 平垫圈 GB/T95-200214 气焊、手工电弧焊及气体保护焊焊缝剖口的基本形GB985-200815 埋弧焊焊缝剖口的基本形式 GB986-200816 涂装前钢材表面锈蚀等级和除锈等级 GB/T8923-20083、工程工期计划开工日期：2017年2月12日，计划竣工日期：2017年6月30日。4、施工质量符合国家标准GB50205-2001《钢结构工程施工质量验收规范》，工程质量合格，一次交验合格率100％。二、施工准备1、技术准备1.1图纸会审认真、及时组织公司工程技术人员学习图纸，充分理解设计意图，对图纸中不明确或有矛盾及有异议的地方进行详细记载，并及时向设计人员提出，做好详细的记录并存档。1.2编制施工技术文件项目部在项目技术负责人的组织下，项目技术人员编制施工技术文件，并上报业主审批后，作为指导施工的主要技术文件。1.3编制施工机械设备计划；1.4编制施工进度计划...
