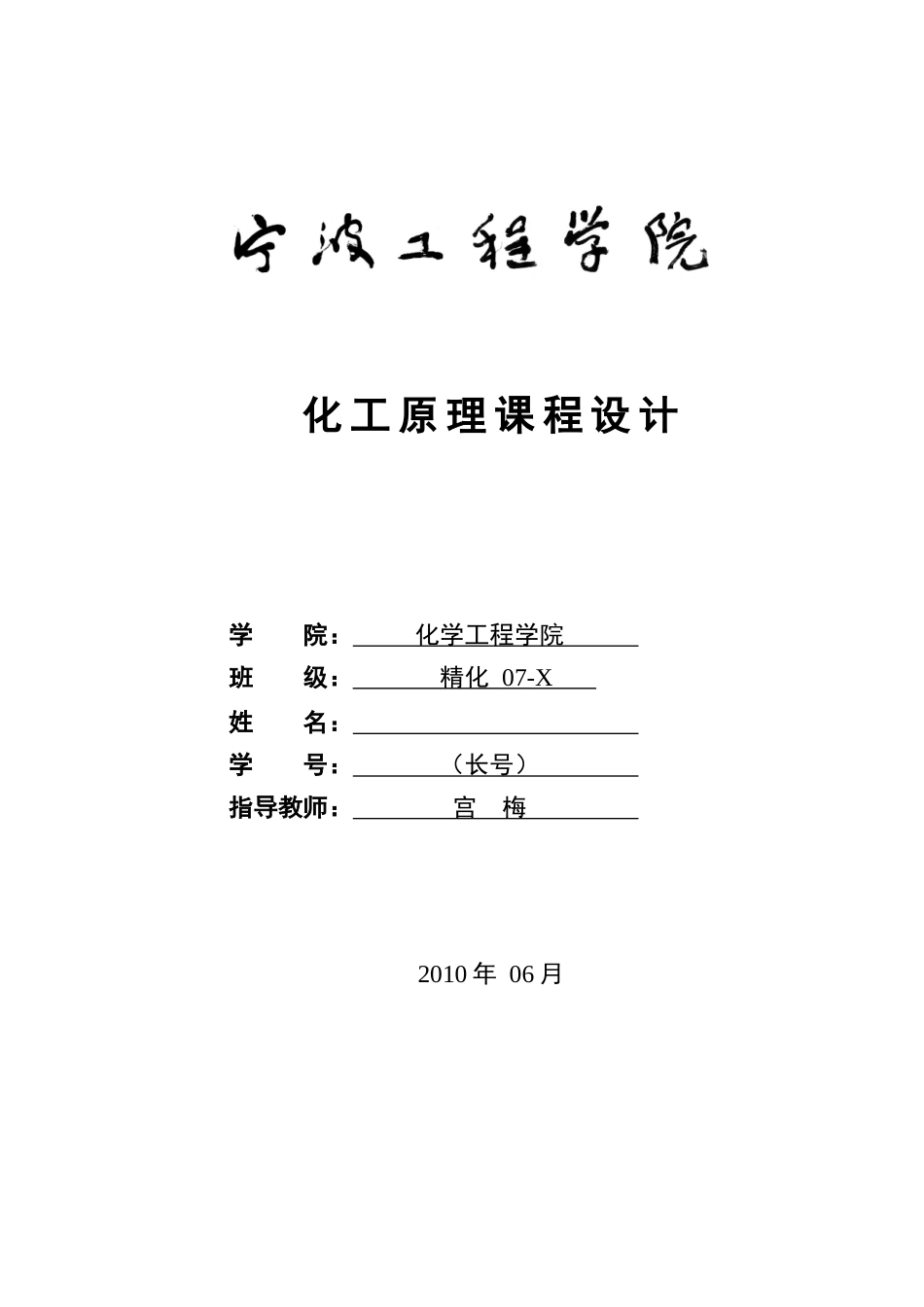

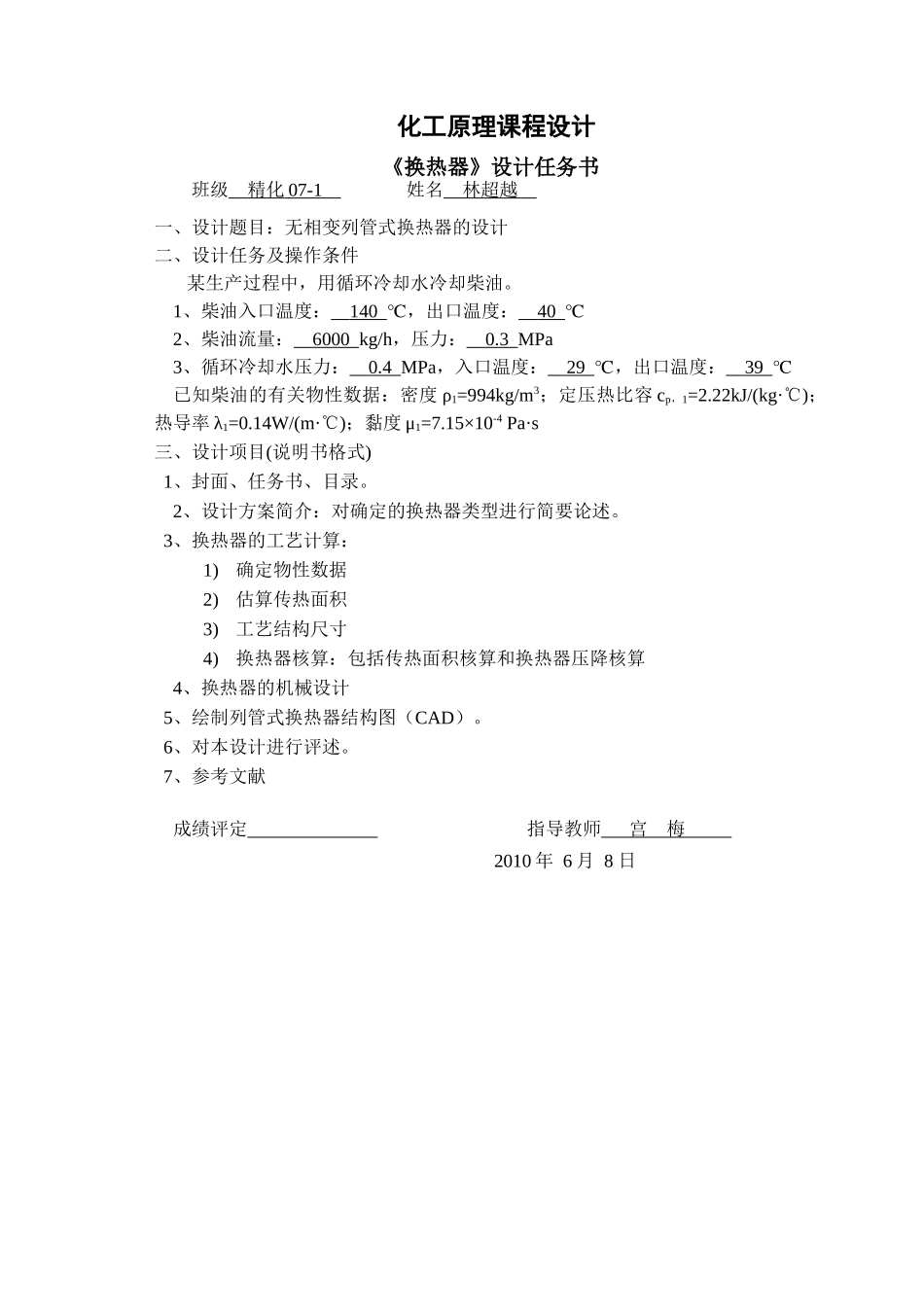

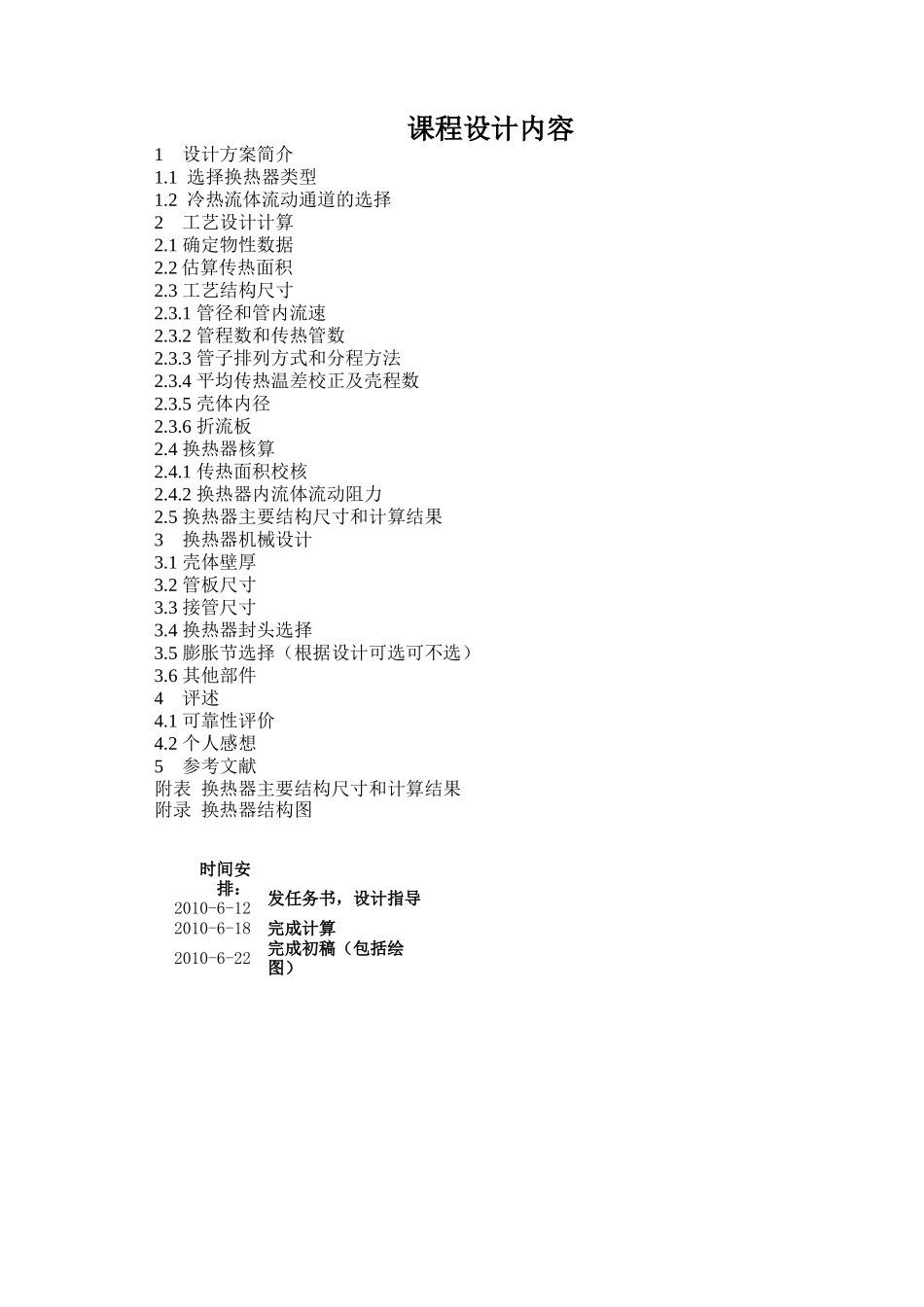

化 工 原 理 课 程 设 计学 院： 化学工程学院 班 级： 精化 07-X 姓 名： 学 号： （长号） 指导教师： 宫 梅 2010 年 06 月 化工原理课程设计《换热器》设计任务书 班级 精化 07-1 姓名 林超越 一、设计题目：无相变列管式换热器的设计二、设计任务及操作条件某生产过程中，用循环冷却水冷却柴油。1、柴油入口温度： 140 ℃，出口温度： 40 ℃2、柴油流量： 6000 kg/h，压力： 0.3 MPa 3、循环冷却水压力： 0.4 MPa，入口温度： 29 ℃，出口温度： 39 ℃已知柴油的有关物性数据：密度 ρ1=994kg/m3；定压热比容 cp，1=2.22kJ/(kg·℃)；热导率 λ1=0.14W/(m·℃)；黏度 μ1=7.15×10-4 Pa·s三、设计项目(说明书格式) 1、封面、任务书、目录。2、设计方案简介：对确定的换热器类型进行简要论述。 3、换热器的工艺计算：1)确定物性数据2)估算传热面积3)工艺结构尺寸4)换热器核算：包括传热面积核算和换热器压降核算4、换热器的机械设计 5、绘制列管式换热器结构图（CAD）。 6、对本设计进行评述。 7、参考文献成绩评定 指导教师 宫 梅 2010 年 6 月 8 日课程设计内容1设计方案简介1.1 选择换热器类型1.2 冷热流体流动通道的选择2工艺设计计算2.1 确定物性数据2.2 估算传热面积2.3 工艺结构尺寸2.3.1 管径和管内流速2.3.2 管程数和传热管数2.3.3 管子排列方式和分程方法2.3.4 平均传热温差校正及壳程数2.3.5 壳体内径2.3.6 折流板2.4 换热器核算2.4.1 传热面积校核2.4.2 换热器内流体流动阻力2.5 换热器主要结构尺寸和计算结果3换热器机械设计3.1 壳体壁厚3.2 管板尺寸3.3 接管尺寸3.4 换热器封头选择3.5 膨胀节选择（根据设计可选可不选）3.6 其他部件4评述4.1 可靠性评价4.2 个人感想5参考文献附表 换热器主要结构尺寸和计算结果附录 换热器结构图时间安排：2010-6-12发任务书，设计指导2010-6-18完成计算2010-6-22完成初稿（包括绘图）（空 1 行）目 录1 引 言....................................................11.1 系统分析.......................................................11.1.1 系统功能模块分析...................................................11.1.2 系统功能...........................................................12 系统设计..................................................22.1 传统模式研究的现...
