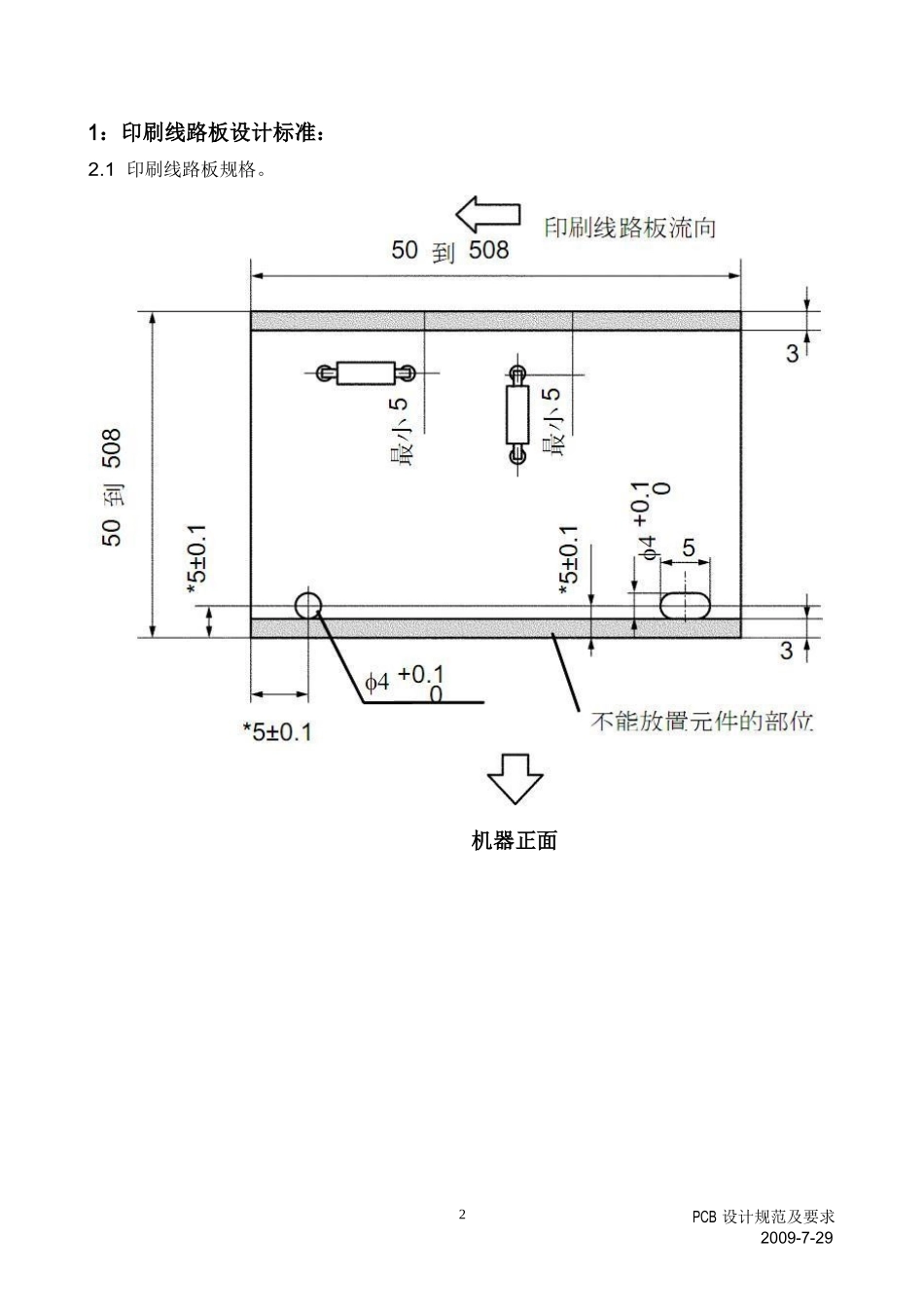

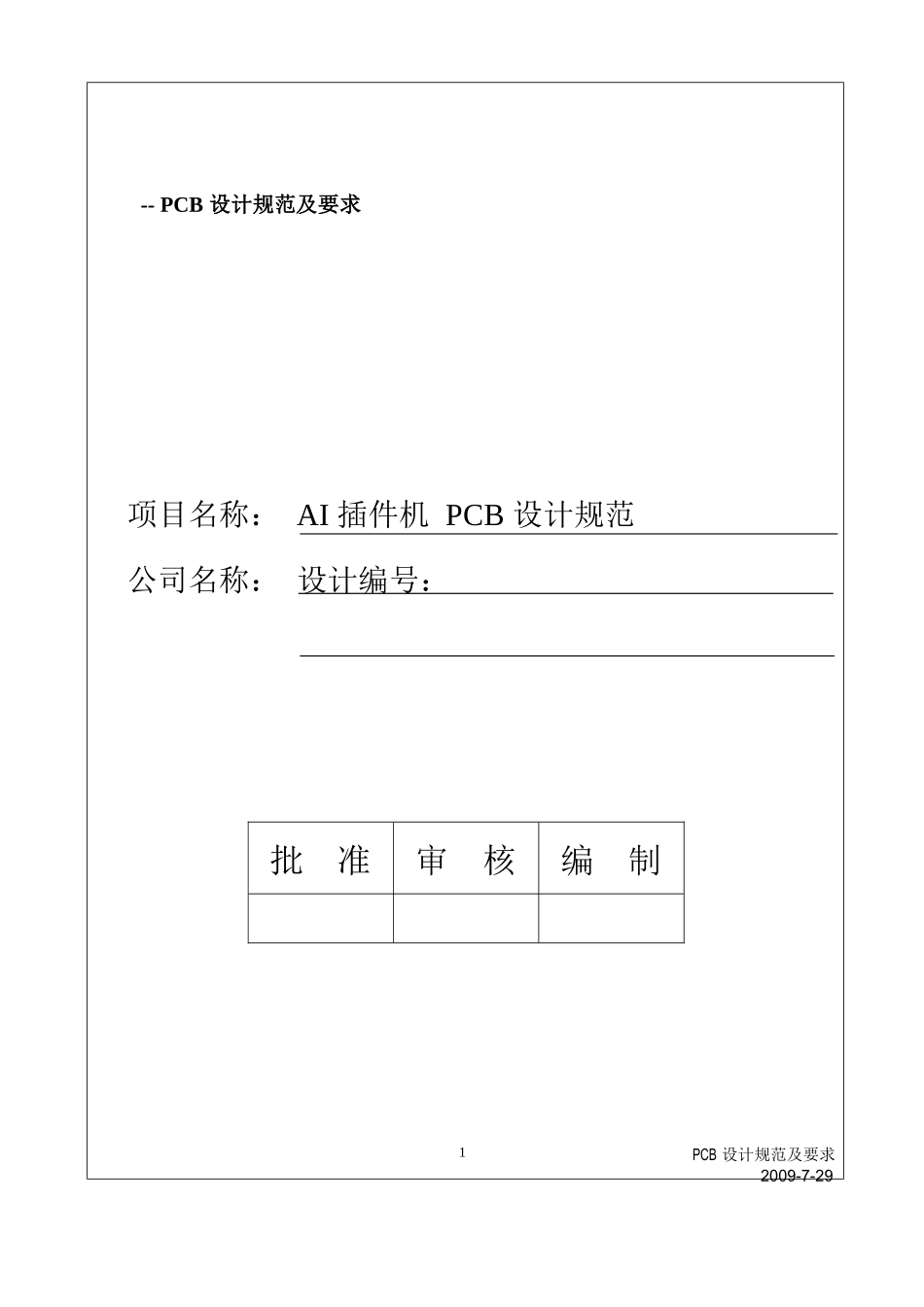

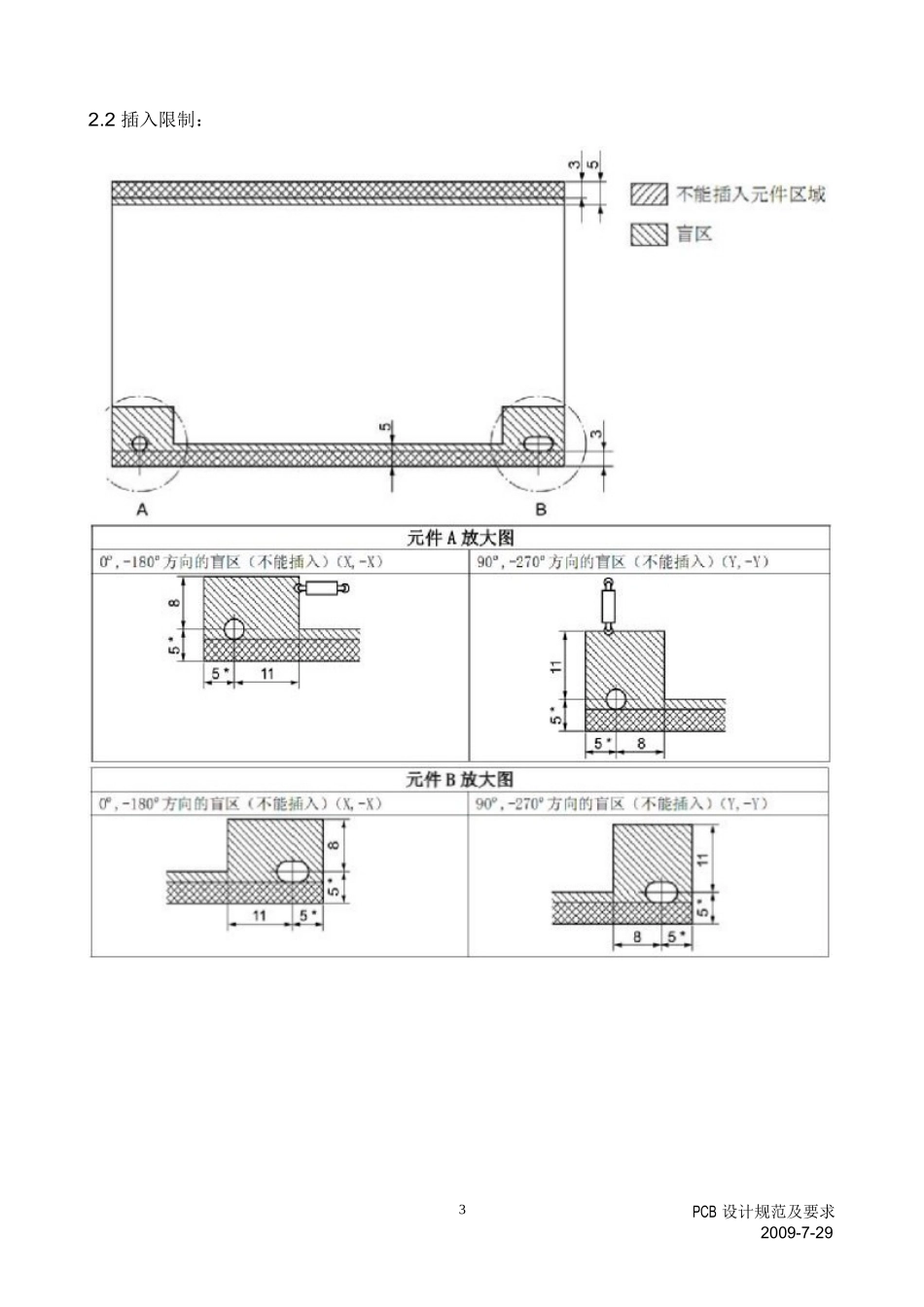

-- PCB 设计规范及要求项目名称： AI 插件机 PCB 设计规范 公司名称： 设计编号：批准审核编制1PCB 设计规范及要求2009-7-291：印刷线路板设计标准：2.1 印刷线路板规格。机器正面2PCB 设计规范及要求2009-7-292.2 插入限制：3PCB 设计规范及要求2009-7-29元件长度：编带精度(I)：最大 Lb=插入跨距(P)-1.6 编带精度(Ⅱ)：最大 Lb=插入跨距(P)-2.O 编带精度(Ⅲ)：最大 Lb=插入跨距(P)-2.7★插入跨距为 5 mm 时，最大 Lb 为 3.4 mm(5-1.6=3.4)4PCB 设计规范及要求2009-7-29计算相邻元件之间需留的间隙： 对以下计算所得的数值应再加 O.2 mm 的余量。 跳线直径：d，先前插入元件的引脚直径：d1 先前插入元件的直径：D1， 正要插入元件的直径：D25PCB 设计规范及要求2009-7-29印刷线路板公差：6PCB 设计规范及要求2009-7-29
