流量计安装施工技术方案VIP免费

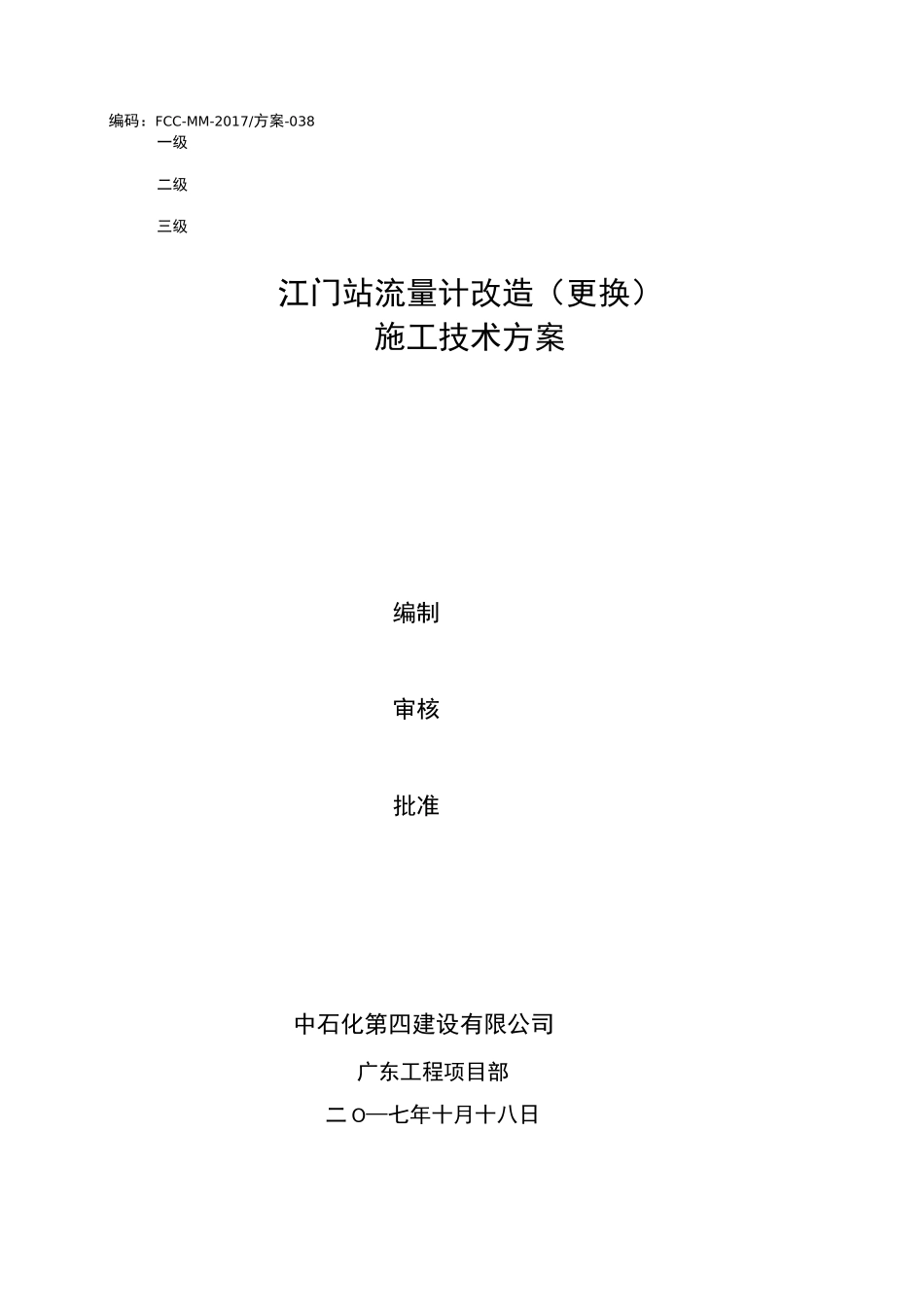

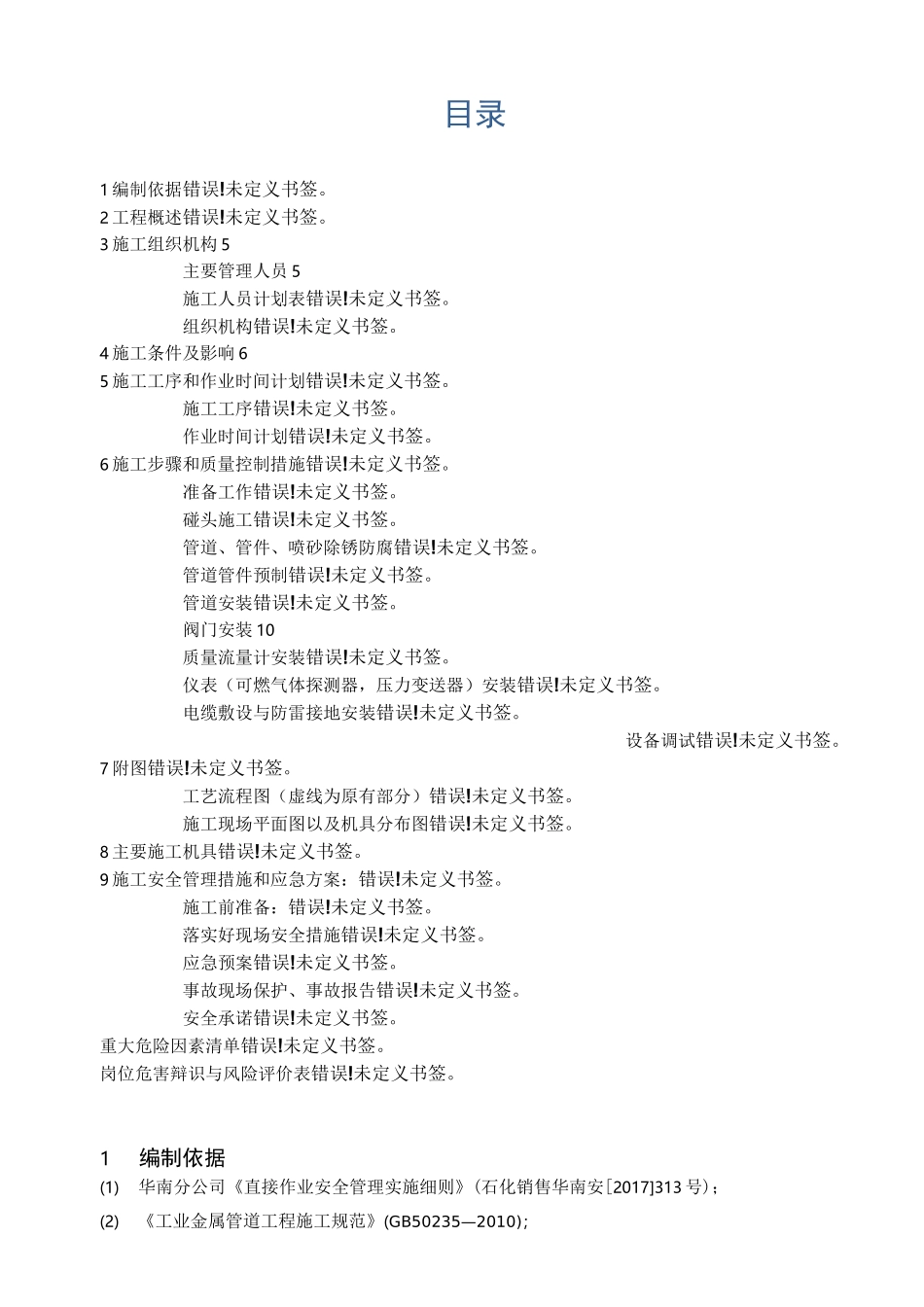

编码：FCC-MM-2017/方案-038一级二级三级江门站流量计改造（更换）施工技术方案编制审核批准中石化第四建设有限公司广东工程项目部二 O—七年十月十八日目录1 编制依据错误!未定义书签。2 工程概述错误!未定义书签。3 施工组织机构 5主要管理人员 5施工人员计划表错误!未定义书签。组织机构错误!未定义书签。4 施工条件及影响 65 施工工序和作业时间计划错误!未定义书签。施工工序错误!未定义书签。作业时间计划错误!未定义书签。6 施工步骤和质量控制措施错误!未定义书签。准备工作错误!未定义书签。碰头施工错误!未定义书签。管道、管件、喷砂除锈防腐错误!未定义书签。管道管件预制错误!未定义书签。管道安装错误!未定义书签。阀门安装 10质量流量计安装错误!未定义书签。仪表（可燃气体探测器，压力变送器）安装错误!未定义书签。电缆敷设与防雷接地安装错误!未定义书签。设备调试错误!未定义书签。7 附图错误!未定义书签。工艺流程图（虚线为原有部分）错误!未定义书签。施工现场平面图以及机具分布图错误!未定义书签。8 主要施工机具错误!未定义书签。9 施工安全管理措施和应急方案：错误!未定义书签。施工前准备：错误!未定义书签。落实好现场安全措施错误!未定义书签。应急预案错误!未定义书签。事故现场保护、事故报告错误!未定义书签。安全承诺错误!未定义书签。重大危险因素清单错误!未定义书签。岗位危害辩识与风险评价表错误!未定义书签。1编制依据(1)华南分公司《直接作业安全管理实施细则》(石化销售华南安[2017]313 号)；(2)《工业金属管道工程施工规范》(GB50235—2010)；(3)《现场设备、工业管道焊接工程施工规范》(GB50236—2011)；(4)《机械设备安装工程施工及验收规范》(GB50231—2009)；(5)《爆炸和火灾危险环境电气装置施工及施工规范》(GB50257-2014)；(6)《建设工程施工现场供用电安全规范》(GB50194-2014)；(7)《电气装置安装工程电缆线路施工及验收规范》(GB50168-2006)；(8)《电气装置安装工程接地装置施工及验收规范》(GB50169-2016)；(9)《工业自动化仪表工程施工及验收规范》(GB50093-2013)；(10)《质量保证手册》及体系文件；(11)《石油天然气站内工艺管道规程施工规范》(GB50540-2009)；(12)《流体输送用无缝钢管》(GB/T8163-2008)；(13)《石油化工有毒、可燃介质管道工程施工及验收规范》(SH3501-2011)；(14)《阀门检验与安装规范》(SY/T4102-2013)。2工程概述江门输油站隶属于中国石化销售有限...
