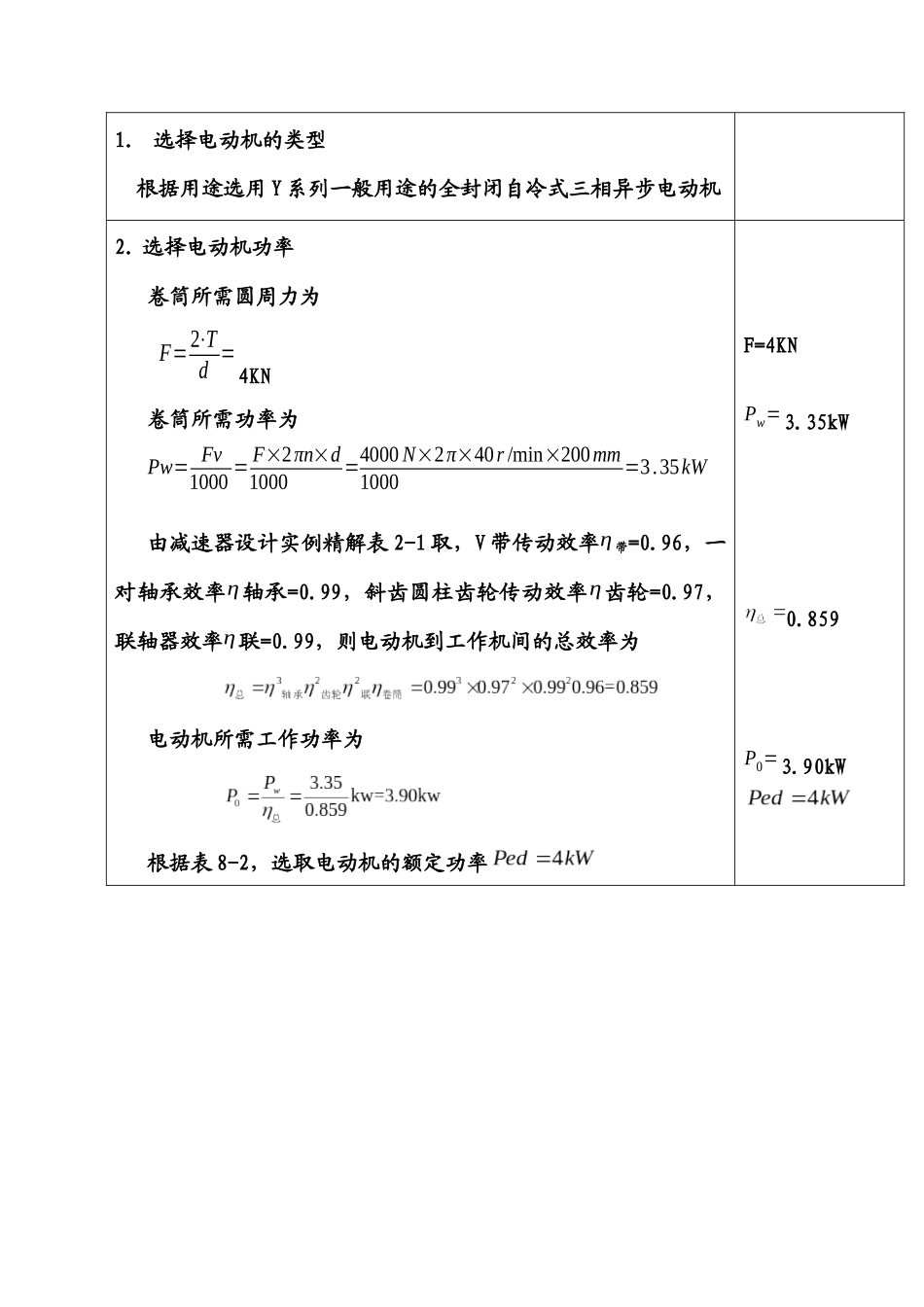

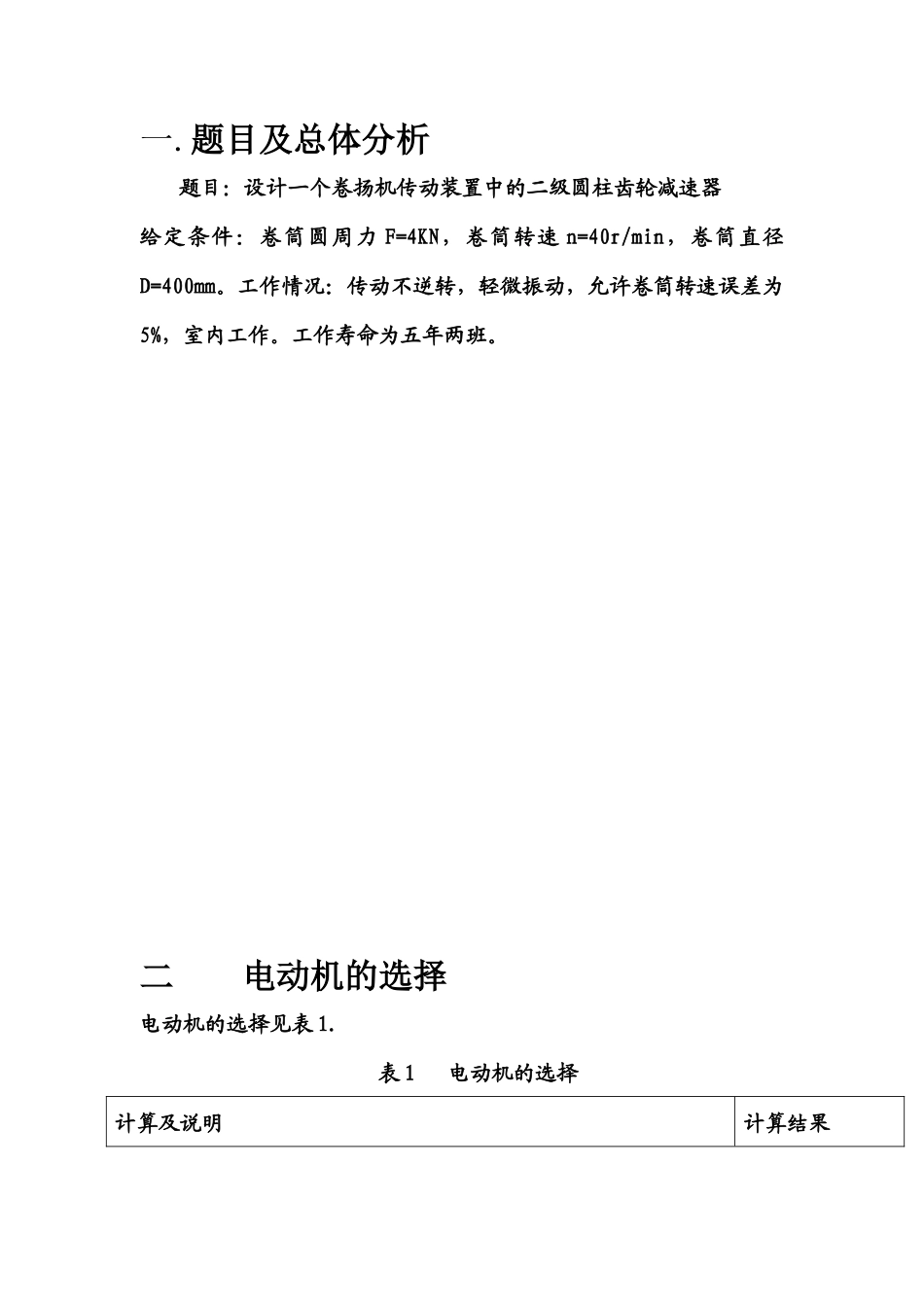

一.题目及总体分析题目：设计一个卷扬机传动装置中的二级圆柱齿轮减速器给定条件：卷筒圆周力 F=4KN，卷筒转速 n=40r/min，卷筒直径D=400mm。工作情况：传动不逆转，轻微振动，允许卷筒转速误差为5%，室内工作。工作寿命为五年两班。二 电动机的选择电动机的选择见表 1. 表 1 电动机的选择计算及说明计算结果1. 选择电动机的类型根据用途选用 Y 系列一般用途的全封闭自冷式三相异步电动机2. 选择电动机功率卷筒所需圆周力为 F=2⋅Td =4KN卷筒所需功率为Pw= Fv1000 = F×2πn×d1000=4000 N×2π×40r /min×200mm1000=3.35kW由减速器设计实例精解表 2-1 取，V 带传动效率η 带=0.96，一对轴承效率η轴承=0.99，斜齿圆柱齿轮传动效率η齿轮=0.97，联轴器效率η联=0.99，则电动机到工作机间的总效率为 电动机所需工作功率为 根据表 8-2，选取电动机的额定功率F=4KN Pw=3.35kW0.859P0=3.90kW3. 确定电动机的转速卷筒的工作转速为 nw=1000×60 vπd=40r/min查表 2-2，两级减速器传动比。电动机的转速范围为由表 8-2 可知，符合这一要求的电动机同步转速有 750r/min、1000r/min、1500r/min、3000r/min 考虑 3000r/min 的电动机转速太高，而 750/min 的电动机体积大且贵，故选用转速为 1000r/min 的电动机进行试算，其满载转速为 960r/min，其型号为 Y132M1-6nw=40r/min三 传动比的计算及分配各级传动比的计算及分配见表 2 表 2 传动比的计算及分配计算及说明计算结果1. 总传动比 242. 分配传动比减速器传动比为 i=i总=24高速级传动比为取5.7低速级传动比 245.74.21四 传动装置的运动、动力参数计算传动装置的运动、动力参数计算见表 3 表 3 传动装置的运动、动力参数计算计算及说明计算结果1. 各轴转速 nw=n3=40r/minn0=960r/minn1=960r/minn2=168.4r/minn3=40.00r/minnw=40r/min2. 各轴功率 P1=P0η0~1=P0η联=3.90*0.99=3.86kw P2=P1η1~2=P1η轴承η齿=3.86*0.99*0.97=3.71kw P3=P2η2~3=P2η轴承η齿=3.71*0.99*0.97=3.56kw Pw=P3η3~w=P3η轴承η联=3.56*0.99*0.99=3.48kwP1=3.86kwP2=3.71kwP3=3.56kwPw=3.48kw3. 各轴转矩 KN.mKN.mKN.mKN.mKN.m38.8KN.m38.41KN.m210.26KN.m850.05KN.m833.14KN.m五 内传动的设计计算高速级斜齿圆柱齿轮的设计计算见表 5 表 5 高速级斜齿圆柱齿轮的设计计算计算及说明计算结果1.选择材料、热处理方法和公差等级 考虑到卷扬机为一般机械，...
