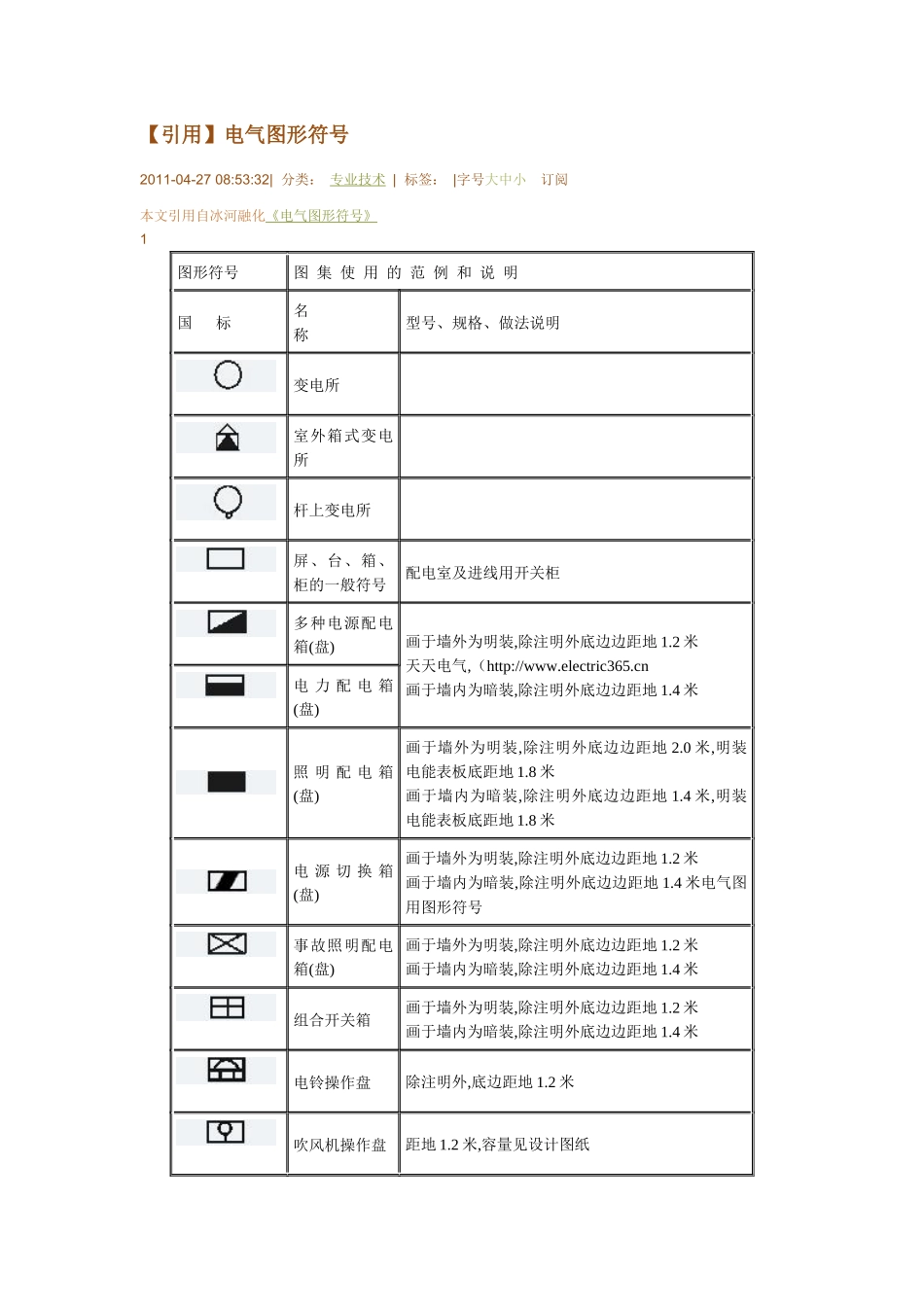

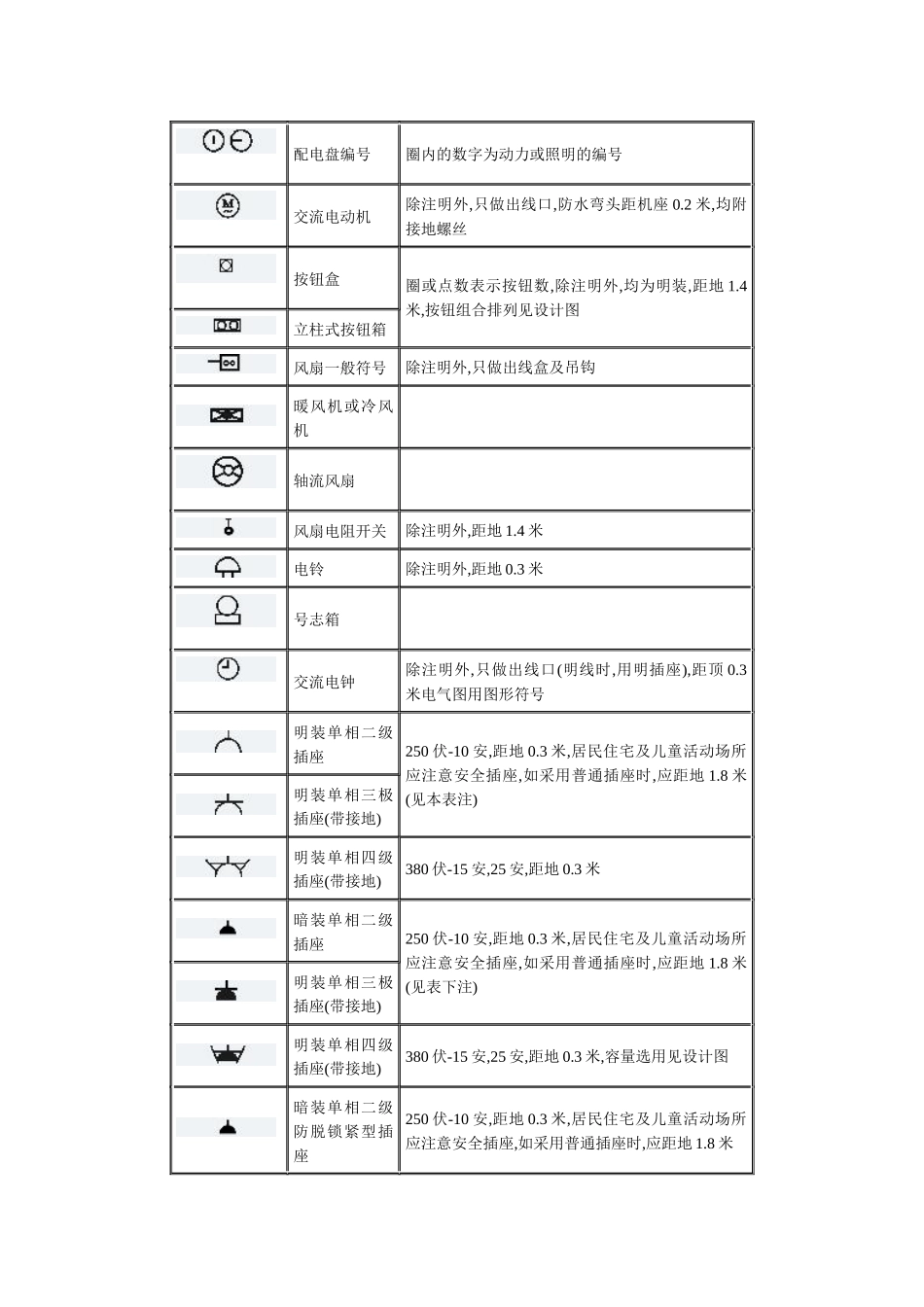

【引用】电气图形符号 2011-04-27 08:53:32| 分类： 专业技术 | 标签： |字号大中小 订阅 本文引用自冰河融化《电气图形符号》1图形符号图 集 使 用 的 范 例 和 说 明国 标名 称型号、规格、做法说明变电所 室外箱式变电所 杆上变电所 屏、台、箱、柜的一般符号配电室及进线用开关柜多种电源配电箱(盘)画于墙外为明装,除注明外底边边距地 1.2 米天天电气,（http://www.electric365.cn画于墙内为暗装,除注明外底边边距地 1.4 米电 力 配 电 箱(盘)照 明 配 电 箱(盘)画于墙外为明装,除注明外底边边距地 2.0 米,明装电能表板底距地 1.8 米画于墙内为暗装,除注明外底边边距地 1.4 米,明装电能表板底距地 1.8 米电 源 切 换 箱(盘)画于墙外为明装,除注明外底边边距地 1.2 米画于墙内为暗装,除注明外底边边距地 1.4 米电气图用图形符号事故照明配电箱(盘)画于墙外为明装,除注明外底边边距地 1.2 米画于墙内为暗装,除注明外底边边距地 1.4 米组合开关箱画于墙外为明装,除注明外底边边距地 1.2 米画于墙内为暗装,除注明外底边边距地 1.4 米电铃操作盘除注明外,底边距地 1.2 米吹风机操作盘距地 1.2 米,容量见设计图纸配电盘编号圈内的数字为动力或照明的编号交流电动机除注明外,只做出线口,防水弯头距机座 0.2 米,均附接地螺丝按钮盒圈或点数表示按钮数,除注明外,均为明装,距地 1.4米,按钮组合排列见设计图立柱式按钮箱风扇一般符号除注明外,只做出线盒及吊钩暖风机或冷风机 轴流风扇 风扇电阻开关除注明外,距地 1.4 米电铃除注明外,距地 0.3 米号志箱 交流电钟除注明外,只做出线口(明线时,用明插座),距顶 0.3米电气图用图形符号明装单相二级插座250 伏-10 安,距地 0.3 米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地 1.8 米(见本表注)明装单相三极插座(带接地)明装单相四级插座(带接地)380 伏-15 安,25 安,距地 0.3 米暗装单相二级插座250 伏-10 安,距地 0.3 米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地 1.8 米(见表下注)明装单相三极插座(带接地)明装单相四级插座(带接地)380 伏-15 安,25 安,距地 0.3 米,容量选用见设计图暗装单相二级防脱锁紧型插座250 伏-10 安,距地 0.3 米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地 1.8 米2图形符号图 集 使 用 的 范 例 和 说 ...
