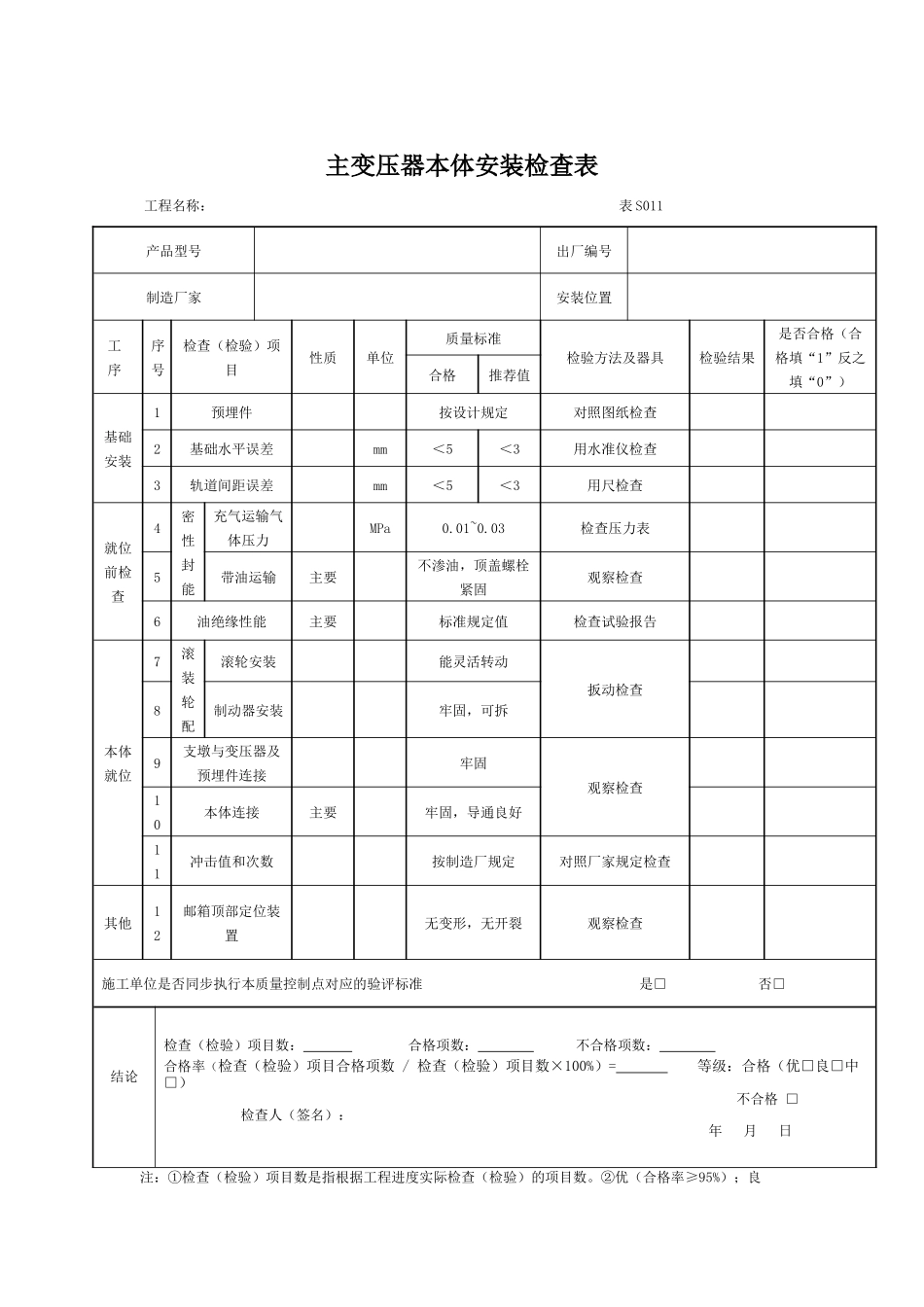

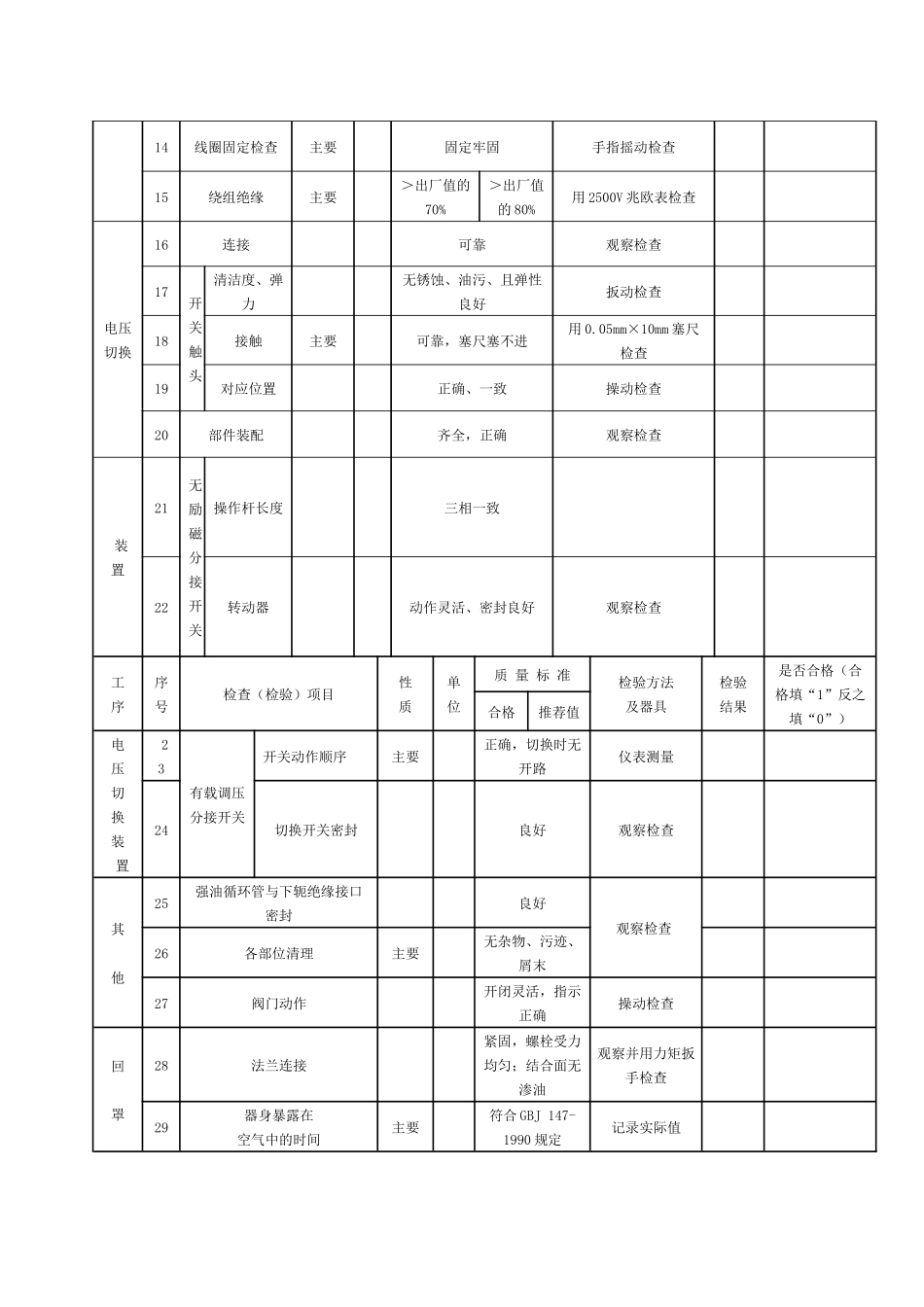

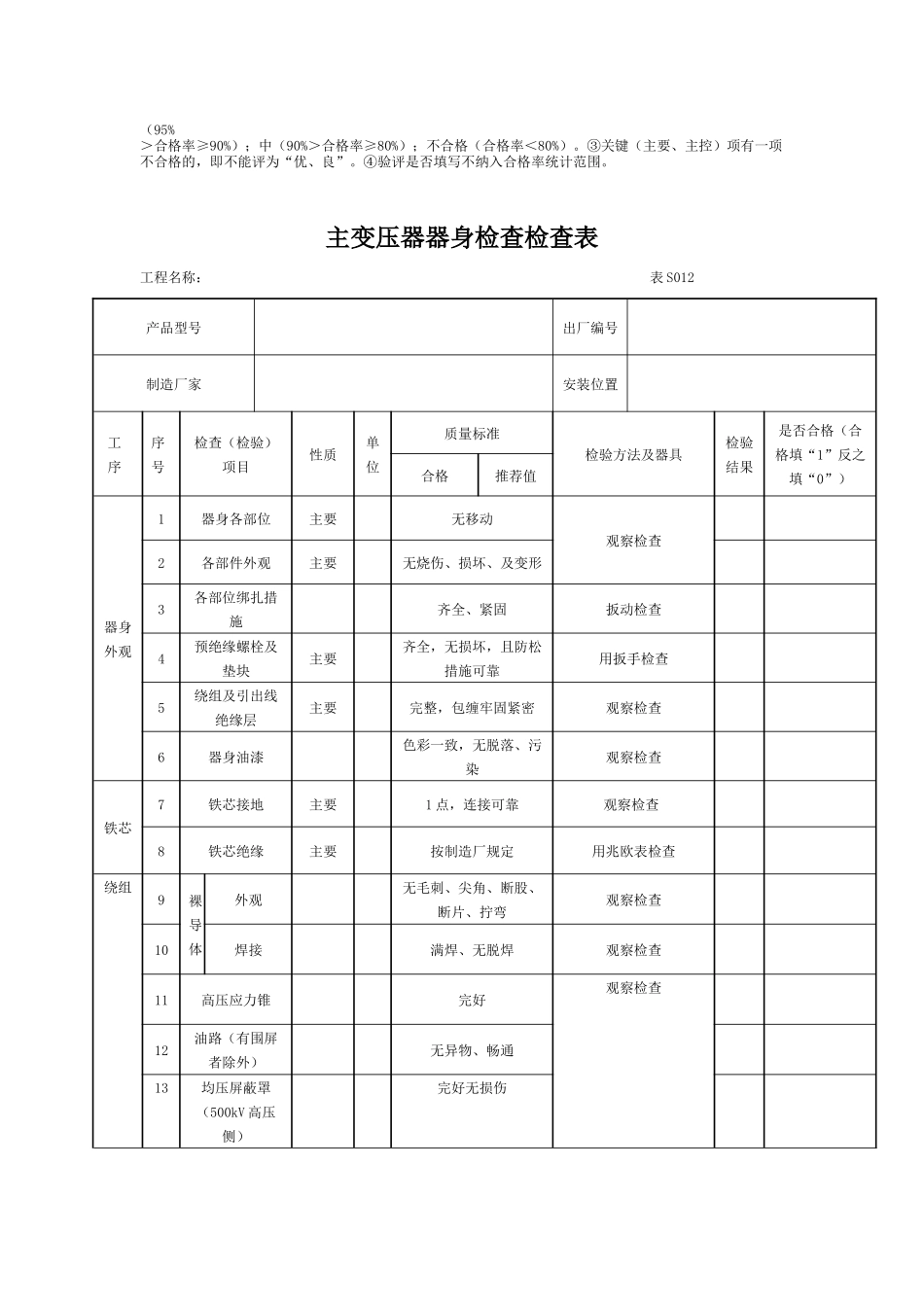

主变压器本体安装检查表 工程名称： 表 S011 产品型号出厂编号制造厂家安装位置工序序号检查（检验）项目性质单位质量标准检验方法及器具检验结果是否合格（合格填“1”反之填“0”）合格推荐值基础安装1预埋件按设计规定对照图纸检查2基础水平误差mm＜5＜3用水准仪检查3轨道间距误差mm＜5＜3用尺检查就位前检查4密性封能充气运输气体压力MPa0.01~0.03检查压力表5带油运输主要不渗油，顶盖螺栓紧固观察检查6油绝缘性能主要标准规定值检查试验报告本体就位7滚装轮配滚轮安装能灵活转动扳动检查8制动器安装牢固，可拆9支墩与变压器及预埋件连接牢固观察检查10本体连接主要牢固，导通良好11冲击值和次数按制造厂规定对照厂家规定检查其他12邮箱顶部定位装置无变形，无开裂观察检查施工单位是否同步执行本质量控制点对应的验评标准 是□ 否□结论检查（检验）项目数： 合格项数： 不合格项数： 合格率（检查（检验）项目合格项数 / 检查（检验）项目数×100%）= 等级：合格（优□良□中□）不合格 □ 检查人（签名）： 年 月 日注：①检查（检验）项目数是指根据工程进度实际检查（检验）的项目数。②优（合格率≥95%）；良（95%＞合格率≥90%）；中（90%＞合格率≥80%）；不合格（合格率＜80%）。③关键（主要、主控）项有一项不合格的，即不能评为“优、良”。④验评是否填写不纳入合格率统计范围。主变压器器身检查检查表工程名称： 表 S012产品型号出厂编号制造厂家安装位置工序序号检查（检验）项目性质单位质量标准检验方法及器具检验结果是否合格（合格填“1”反之填“0”）合格推荐值器身外观1器身各部位主要无移动观察检查2各部件外观主要无烧伤、损坏、及变形3各部位绑扎措施齐全、紧固扳动检查4预绝缘螺栓及垫块主要齐全，无损坏，且防松措施可靠用扳手检查5绕组及引出线绝缘层主要完整，包缠牢固紧密观察检查6器身油漆色彩一致，无脱落、污染观察检查铁芯7铁芯接地主要1 点，连接可靠观察检查8铁芯绝缘主要按制造厂规定用兆欧表检查绕组9裸导体外观无毛刺、尖角、断股、断片、拧弯观察检查10焊接满焊、无脱焊观察检查11高压应力锥完好观察检查12油路（有围屏者除外）无异物、畅通13均压屏蔽罩（500kV 高压侧）完好无损伤14线圈固定检查主要固定牢固手指摇动检查15绕组绝缘主要＞出厂值的70%＞出厂值的 80%用 2500V 兆欧表检查电压切换16连接可靠观察检查17开关触头清洁度、弹力无锈蚀、油污、且弹性良好扳动检查18...
