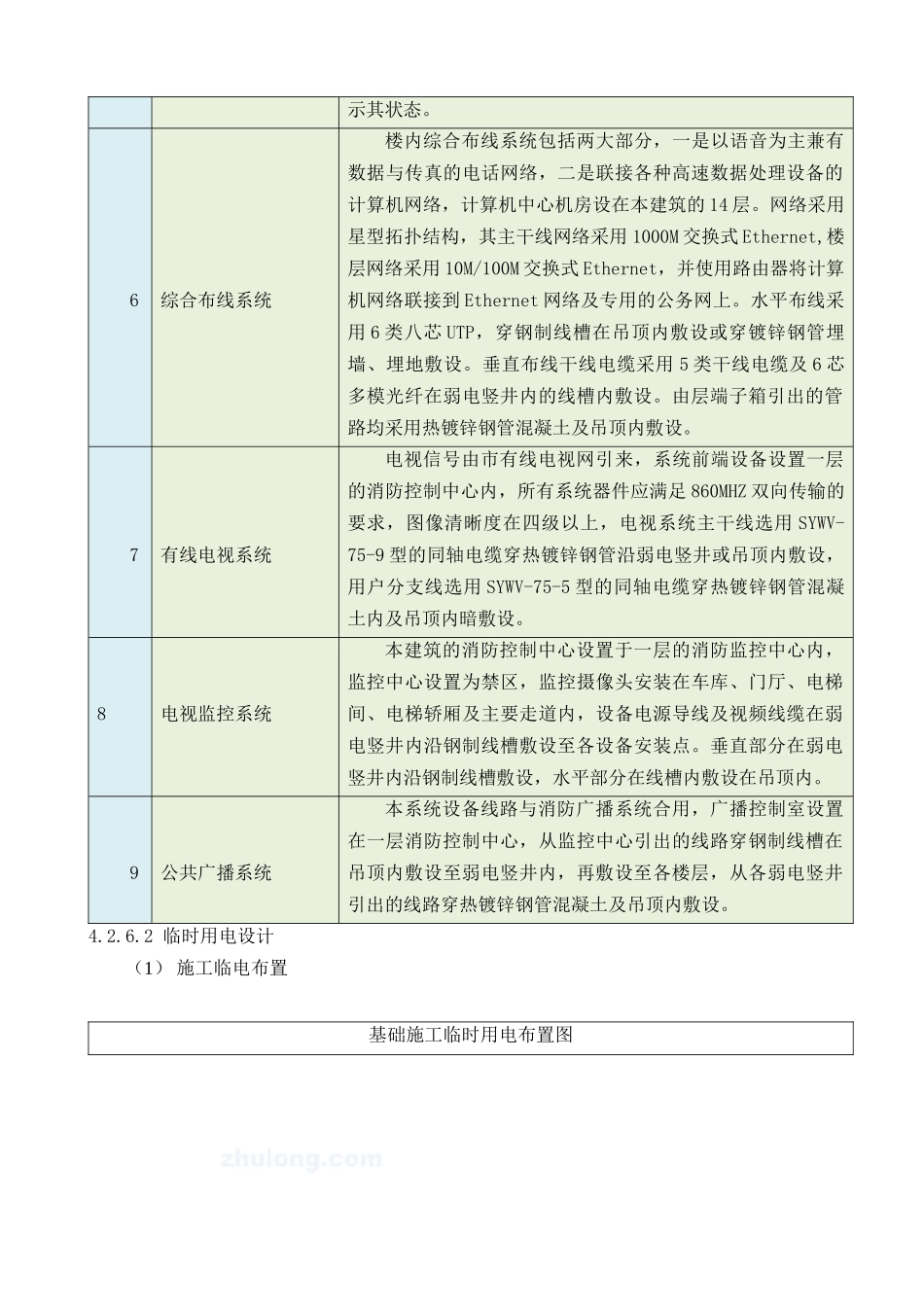

序号系统名称系统设计概况1高压系统设计本系统有两路独立的 10KV 市电电源引至地下一层的变配电室，主接线形式采用单母线接线方式，两路 10KV 电源一用一备，互为备用，变配电室内采用两台 1000KVA 变压器，分别给本建筑空调、动力、照明等设备供电，通过母联开关联络备用。2电力配电系统设计地下室配电电缆主要采用 ZR-YJV 及 NH-YJV 型电缆通过电缆沟支架及线槽敷设至用电终端箱处，楼层配电电缆主要采用 ZR-YJV 及 NH-YJV 型电缆在电缆沟支架及线槽内敷设，通过配电竖井后沿电缆 梯架敷设，重要负荷采用放射式供电方式，一般负荷采用放射及树杈式相结合的辐射方式；一级负荷包括消防泵、喷淋泵、消防炮泵、消防排水泵、正压风机、消防电梯、应急照明和消防控制室、客用电梯、生活泵、排水泵等，其中的计算机中心用电为一级负荷中特别重要负荷。二级负荷包括多功能厅电力，其它属于三级负荷。3照明系统设计楼层照明供电电源采用电缆及封闭型母线相结合的传输方式至楼层照明箱，照明线路导线穿热镀锌钢管在吊顶内敷设或在混凝土内暗敷设，除终端照明箱暗装外，其余各电力及照明配电箱均为挂墙明装，一般消防应急照明蓄电池供电时间不得小于 90 分钟；变电所、消防水泵房、网络中心、消防控制室、消防电梯机房中蓄电池的应急供电时间不得小于180 分钟。4火灾自动报警及消防联动控制系统本建筑为一类防火建筑，火灾报警的保护对象等级为一级，采用控制中心报警系统形式。消防控制室设在办公楼一层的消防控制中心内。系统组成包括火灾自动报警系统、消防联动控制系统、火灾事故广播与火灾报警、消防专业通信系统、气体灭火控制系统等。本系统由端子箱引出的管路均采用热镀锌钢管混凝土及吊顶内敷设；由消防中心引出的导线均沿线槽敷设至弱电竖井后，再沿弱电竖井内的线槽敷设至各层的端子箱。5电气火灾报警系统本工程在每层的普通照明配电箱内设置漏电火灾报警系统，箱内设监测模块，在一层消防控制中心设置监控主机，系统可以探测漏电电流、过电流等信号，探测进线电缆及箱柜内温度的变化，发出声光信号报警，准确报出故障线路地址，监视故障点的变化情况，切断漏电线路上的电源，并显示其状态。6综合布线系统楼内综合布线系统包括两大部分，一是以语音为主兼有数据与传真的电话网络，二是联接各种高速数据处理设备的计算机网络，计算机中心机房设在本建筑的 14 层。网络采用星型拓扑结构，其主干线网络采用 1000M 交换式 Et...
