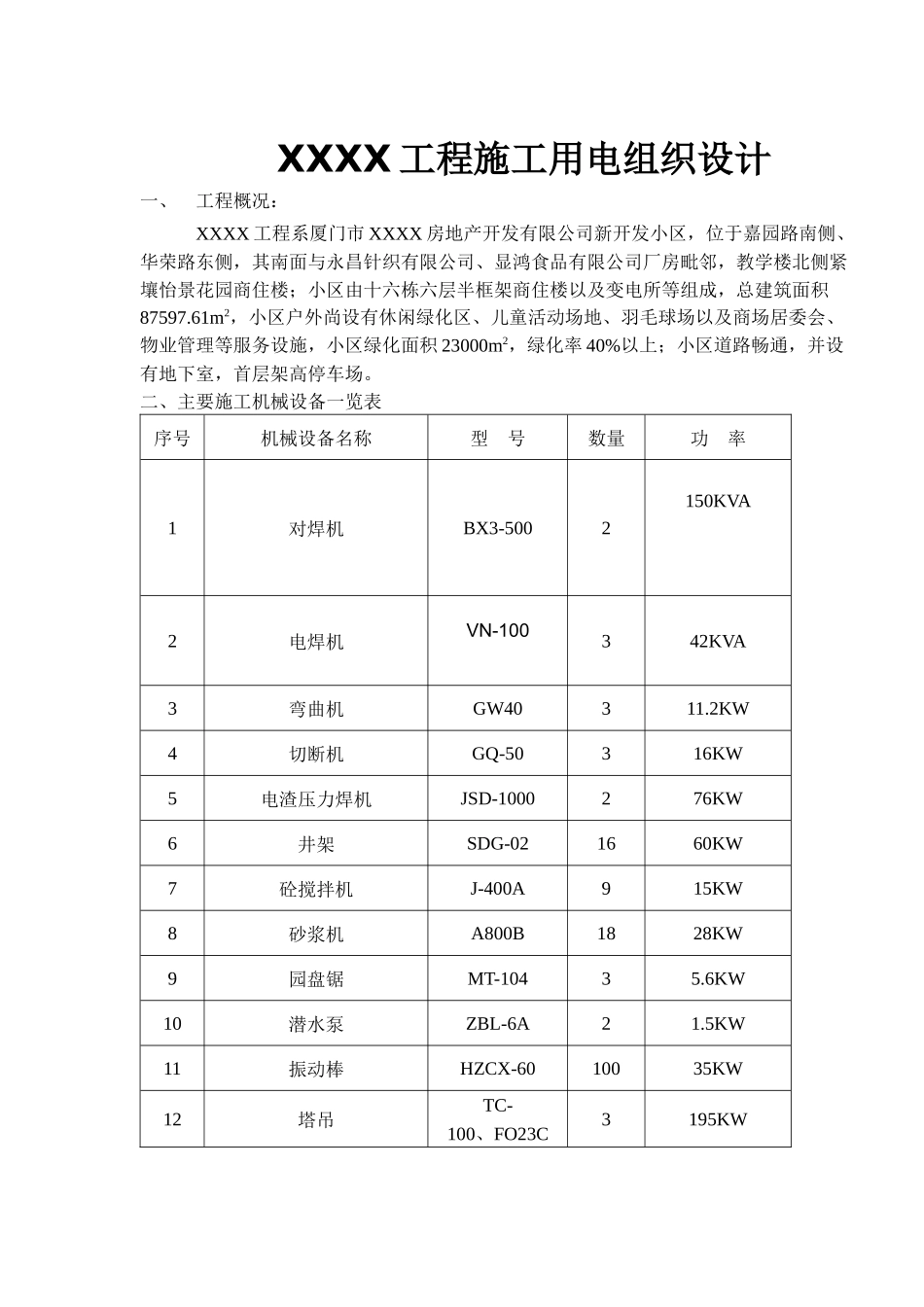

XXXX 工程施工用电组织设计一、工程概况：XXXX 工程系厦门市 XXXX 房地产开发有限公司新开发小区，位于嘉园路南侧、华荣路东侧，其南面与永昌针织有限公司、显鸿食品有限公司厂房毗邻，教学楼北侧紧壤怡景花园商住楼；小区由十六栋六层半框架商住楼以及变电所等组成，总建筑面积87597.61m2，小区户外尚设有休闲绿化区、儿童活动场地、羽毛球场以及商场居委会、物业管理等服务设施，小区绿化面积 23000m2，绿化率 40%以上；小区道路畅通，并设有地下室，首层架高停车场。二、主要施工机械设备一览表序号机械设备名称型 号数量功 率1对焊机BX3-5002150KVA2电焊机VN-100342KVA3弯曲机GW40311.2KW4切断机GQ-50316KW5电渣压力焊机JSD-1000276KW6井架SDG-021660KW7砼搅拌机J-400A915KW8砂浆机A800B1828KW9园盘锯MT-10435.6KW10潜水泵ZBL-6A21.5KW11振动棒HZCX-6010035KW12塔吊TC-100、FO23C3195KW13振动器PG-50146KW三、施工用电线路选择1、导线选择本工程施工用电由甲方指定电源引出施工用电。本工程分三个供电区域采用 TN-S 系统供电，以下对第一地块供电线路进行计算，具体计算如下：根据现场机械设备配置情况，决定采用四个回路。回路 I，施工机械为钢筋机械，对焊机，总功率P1=75+（5×2+5×2+5×1）×0.8=95KVA导线截面选择I 线=1000×P1√3×380×0.75 =1000×95√3×380×0.75 =192A选用 50mm2铜芯塑料线，其允许持续电流 215A>192A。回路Ⅱ。施工机械为井架，砼搅拌机、砂浆机及园盘锯。总功率 P2=（10×7+10×3+8×4+2×10）×0.8=121.6KVA导线截面选择I 线=1000×P2√3×380×0.75 =1000×121.6√3×380×0.75 =246A选用 70mm2铜芯塑料线，其允许持续电流为 265A>246A。回路Ⅲ。施工机械为电焊机、振动棒、潜水泵等，此类机械一般不是持续工作，按全部同时工作考虑，总功率为 P3P3=21×3+（10×1.5+10×3.5+3×5）×0.8=115KVA导线截面选择I 线=1000×P3√3×380×0.75 =1000×115√3×380×0.75 =233A采用 70mm2铜芯塑料线，其允许持续电流为 265A>233A。回路Ⅵ，塔吊专用，总功率P1=65+（5×2+5×2+5×1）×0.8=95KVA导线截面选择I 线=1000×P1√3×380×0.75 =1000×95√3×380×0.75 =192A选用 50mm2铜芯塑料线，其允许持续电流 215A>192A。另外生活用电单独设一个回路，选用 25mm2铜芯塑料线，宿舍区供电采用 36V 电压供电。2、线路敷设本工程施工用电均采用暗埋的方法，线路外侧用 PVC 管做绝缘...
