147 汽轮发电机基础二次灌浆施工措施VIP免费

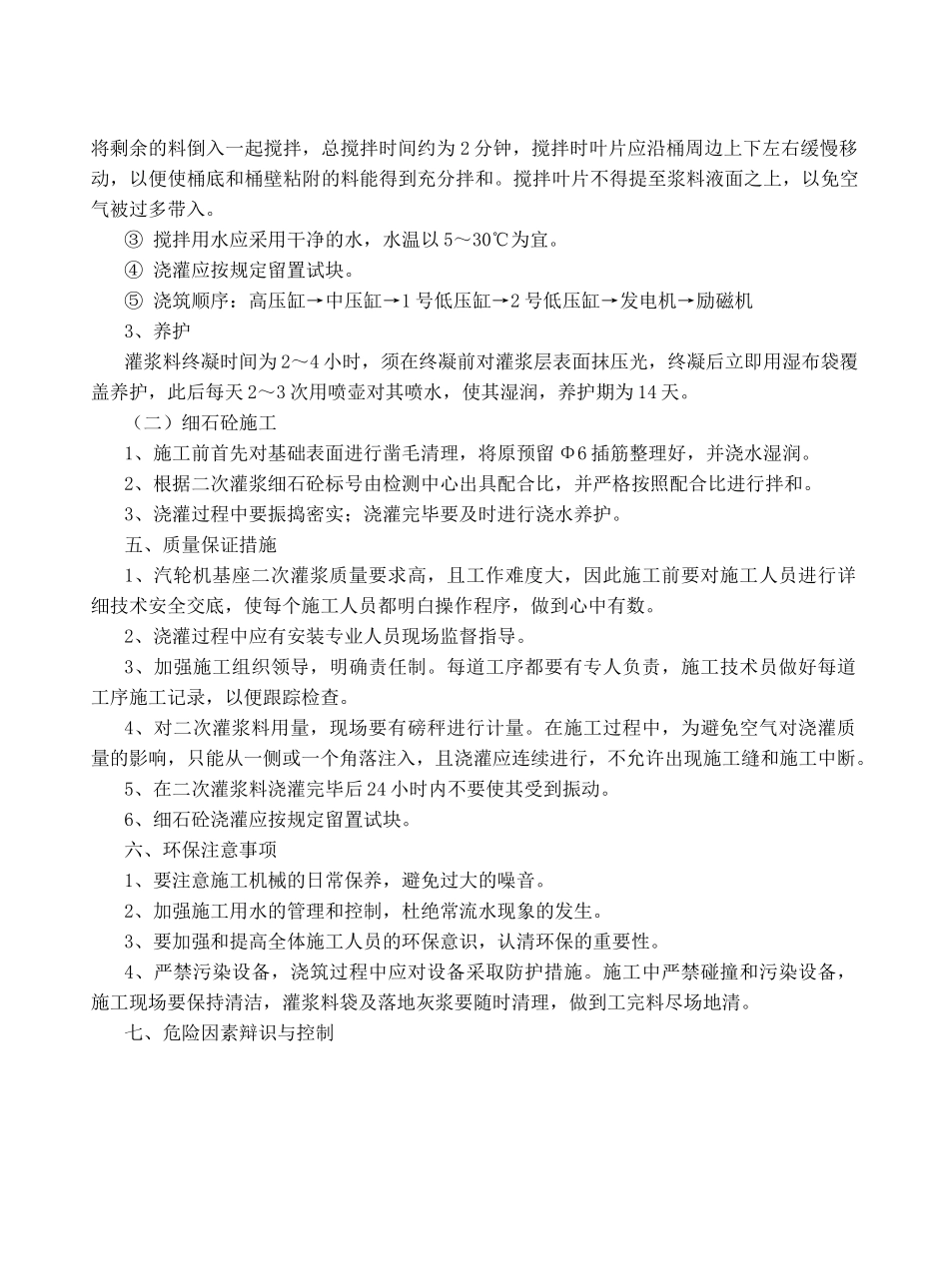

一、工程概况（一）、概述：聊城新厂 2×600MW 机组汽轮发电机基础运转层二次灌浆材料采用两种：台板下及台板外100mm 范围内采用上海宝山环宇材料厂生产的合格无收缩灌浆料 H-40，其余部分均用 C40 细石砼（厚度为 76mm）。（二）、主要工程量：二次灌浆料：30T 细石砼：12m3（三）、措施性材料： 破布： 50KG二、施工依据1、山东电力工程咨询院设计图纸《汽轮发电机基座图》T0219（2）。2、《火电施工质量检验及评定标准》土建工程篇。3、《电力建设安全工作规程》。三、主要施工机具手电钻式搅拌器 2 台空压机 1 台电锯 1 台灰斗 1 个水准仪 1 台钢尺（5m）2 把四、施工技术措施（一）二次灌浆料施工1、接到汽轮机基础二次浇灌通知单后，首先要按设计要求并针对二次浇灌部位，及时做好浇灌前的准备工作。① 将二次灌浆料根据需用量运至现场，并堆放整齐。② 检查设备底板的下表面是否有锈、油污等，若有应用棉纱清除干净。③ 对浇灌部位基础表面和很弱的砼层应进行凿毛处理并进行彻底清扫。④ 检查原来设备就位前焊接的挡灰板与孔洞四周是否有间隙，如有空隙应用海棉条或灰浆进行堵塞，以防止灌浆料泄漏。⑤ 根据需要灌浆部位支设外侧木模，用空压机将基础表面上的粉尘、泥土、垃圾进行吹扫后，对其表面洒水湿润 24 小时，清除表面积水并经验收合格灌浆单经总工签发后方可二次浇灌。⑥ 根据现场条件，加工制作一些专用小工具。⑦ 浇灌前进行技术交底。2、浇筑① 二次灌浆料采用手电钻式搅拌器在搅拌桶内进行搅拌，一般每次一袋（25kg 装）、规定用水量为 4kg，即水、料比为 16%，在满足流动条件下，用水量可在 3.5～4.0kg 范围内变动。② 先在搅拌桶内加入规定量的水，然后将约一半料（12.5kg）倒入桶内搅拌约 30s，再将剩余的料倒入一起搅拌，总搅拌时间约为 2 分钟，搅拌时叶片应沿桶周边上下左右缓慢移动，以便使桶底和桶壁粘附的料能得到充分拌和。搅拌叶片不得提至浆料液面之上，以免空气被过多带入。③ 搅拌用水应采用干净的水，水温以 5～30℃为宜。④ 浇灌应按规定留置试块。⑤ 浇筑顺序：高压缸→中压缸→1 号低压缸→2 号低压缸→发电机→励磁机3、养护灌浆料终凝时间为 2～4 小时，须在终凝前对灌浆层表面抹压光，终凝后立即用湿布袋覆盖养护，此后每天 2～3 次用喷壶对其喷水，使其湿润，养护期为 14 天。（二）细石砼施工1、施工前首先对基础表面进行凿毛清理，将原预留 Φ6...
