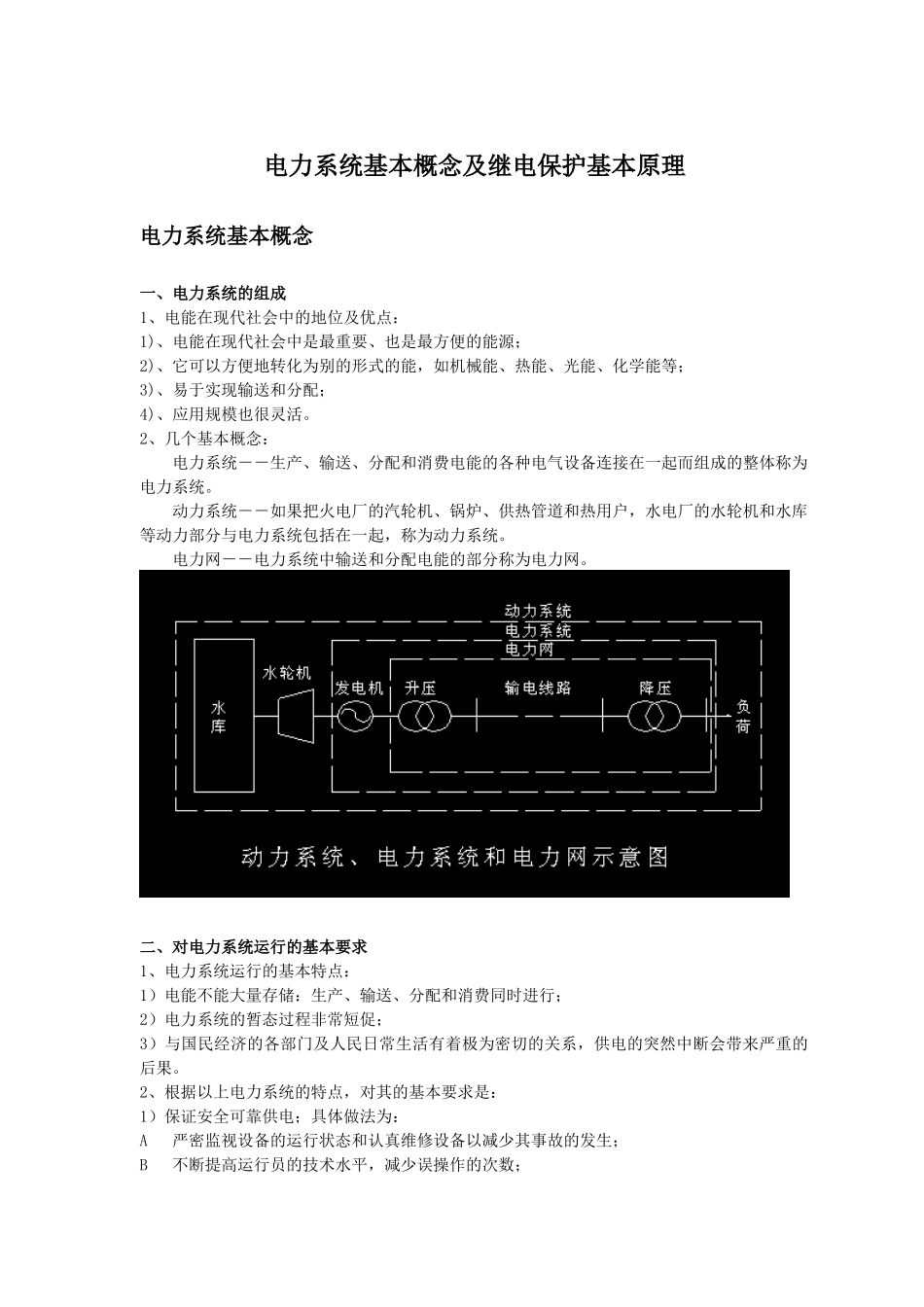

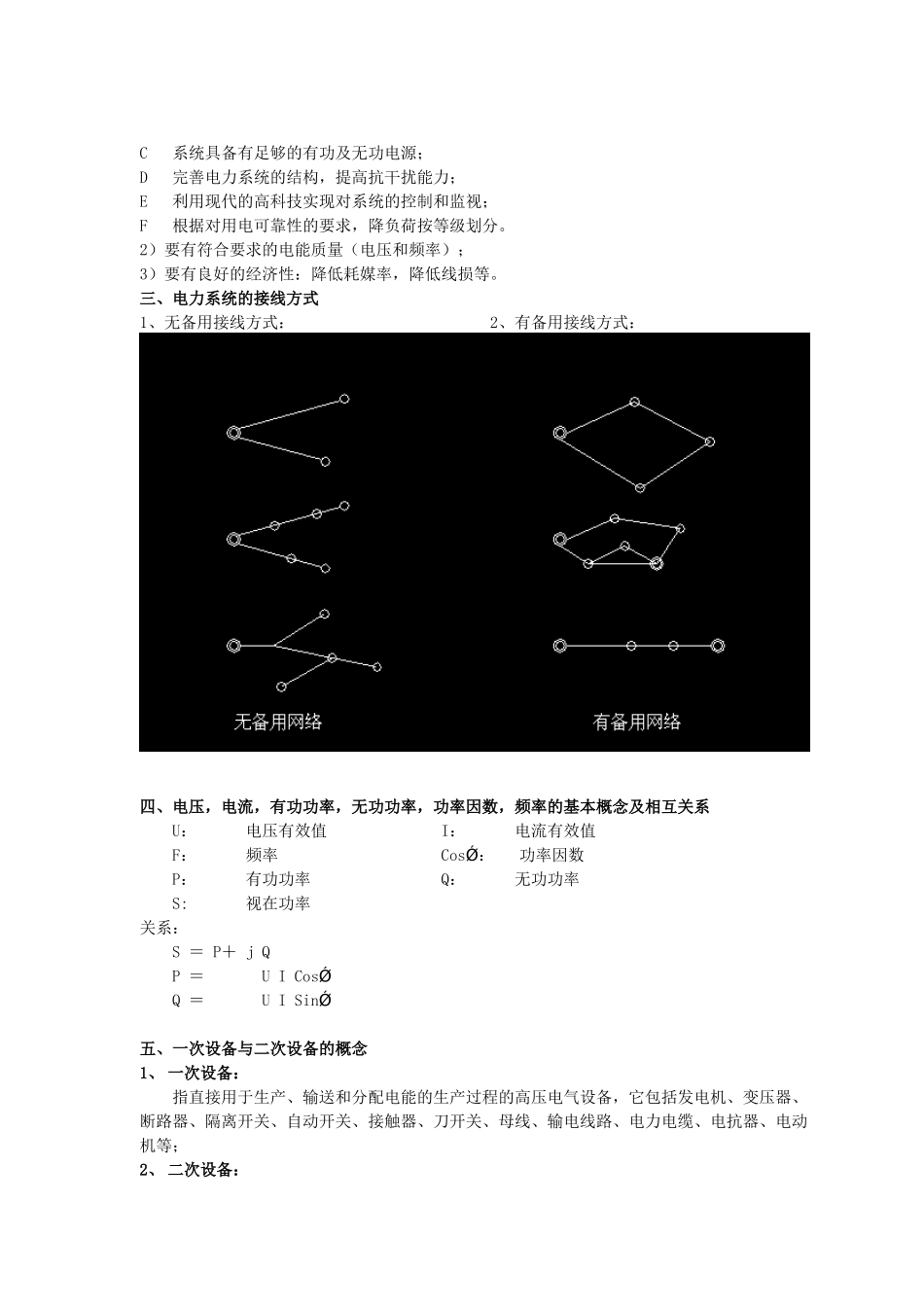

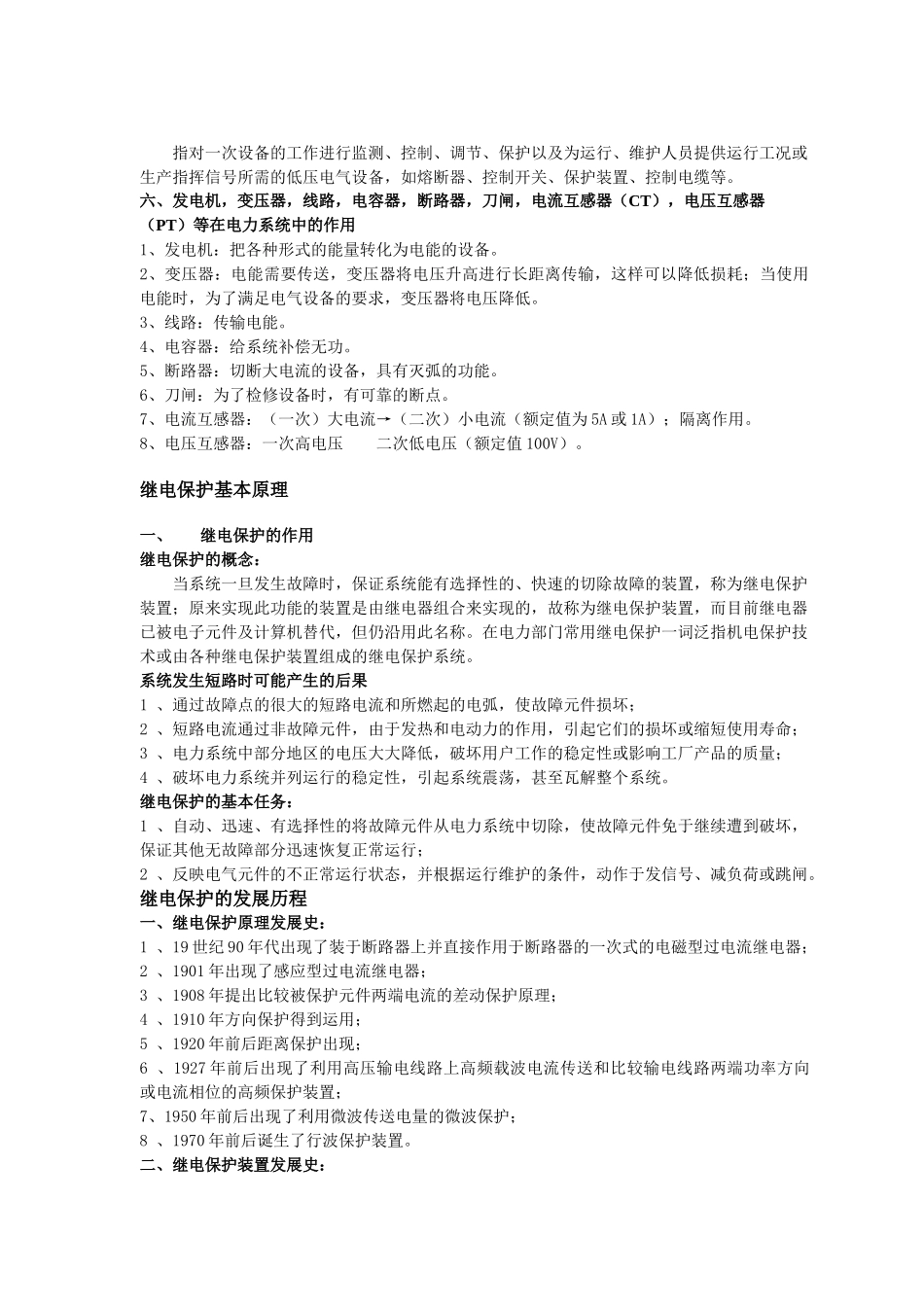

电力系统基本概念及继电保护基本原理电力系统基本概念一、电力系统的组成1、电能在现代社会中的地位及优点：1)、电能在现代社会中是最重要、也是最方便的能源；2)、它可以方便地转化为别的形式的能，如机械能、热能、光能、化学能等；3)、易于实现输送和分配；4)、应用规模也很灵活。2、几个基本概念：电力系统－－生产、输送、分配和消费电能的各种电气设备连接在一起而组成的整体称为电力系统。动力系统－－如果把火电厂的汽轮机、锅炉、供热管道和热用户，水电厂的水轮机和水库等动力部分与电力系统包括在一起，称为动力系统。电力网－－电力系统中输送和分配电能的部分称为电力网。二、对电力系统运行的基本要求1、电力系统运行的基本特点：1）电能不能大量存储：生产、输送、分配和消费同时进行；2）电力系统的暂态过程非常短促；3）与国民经济的各部门及人民日常生活有着极为密切的关系，供电的突然中断会带来严重的后果。2、根据以上电力系统的特点，对其的基本要求是：1）保证安全可靠供电；具体做法为：A严密监视设备的运行状态和认真维修设备以减少其事故的发生；B不断提高运行员的技术水平，减少误操作的次数；C系统具备有足够的有功及无功电源；D完善电力系统的结构，提高抗干扰能力；E利用现代的高科技实现对系统的控制和监视；F根据对用电可靠性的要求，降负荷按等级划分。2）要有符合要求的电能质量（电压和频率）；3）要有良好的经济性：降低耗媒率，降低线损等。三、电力系统的接线方式1、无备用接线方式： 2、有备用接线方式：四、电压，电流，有功功率，无功功率，功率因数，频率的基本概念及相互关系U： 电压有效值 I： 电流有效值F： 频率 CosǾ： 功率因数P： 有功功率 Q： 无功功率S: 视在功率关系：S ＝ P＋ j QP ＝ U I CosǾQ ＝ U I SinǾ五、一次设备与二次设备的概念1、 一次设备：指直接用于生产、输送和分配电能的生产过程的高压电气设备，它包括发电机、变压器、断路器、隔离开关、自动开关、接触器、刀开关、母线、输电线路、电力电缆、电抗器、电动机等；2、 二次设备：指对一次设备的工作进行监测、控制、调节、保护以及为运行、维护人员提供运行工况或生产指挥信号所需的低压电气设备，如熔断器、控制开关、保护装置、控制电缆等。六、发电机，变压器，线路，电容器，断路器，刀闸，电流互感器（CT），电压互感器（PT）等在电力系统中的作用1、发电机：把各种形式的能量转化为电能的...
