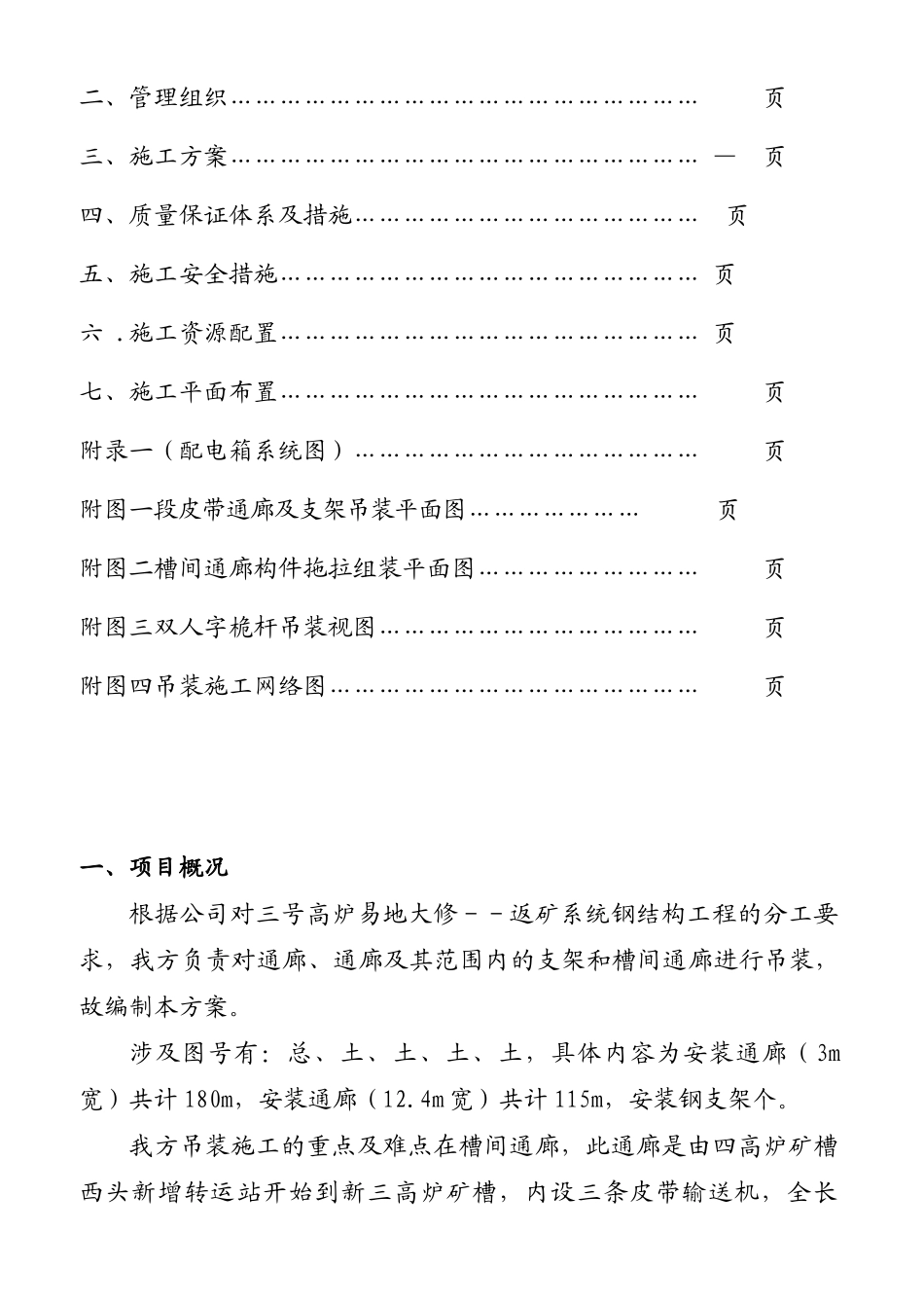

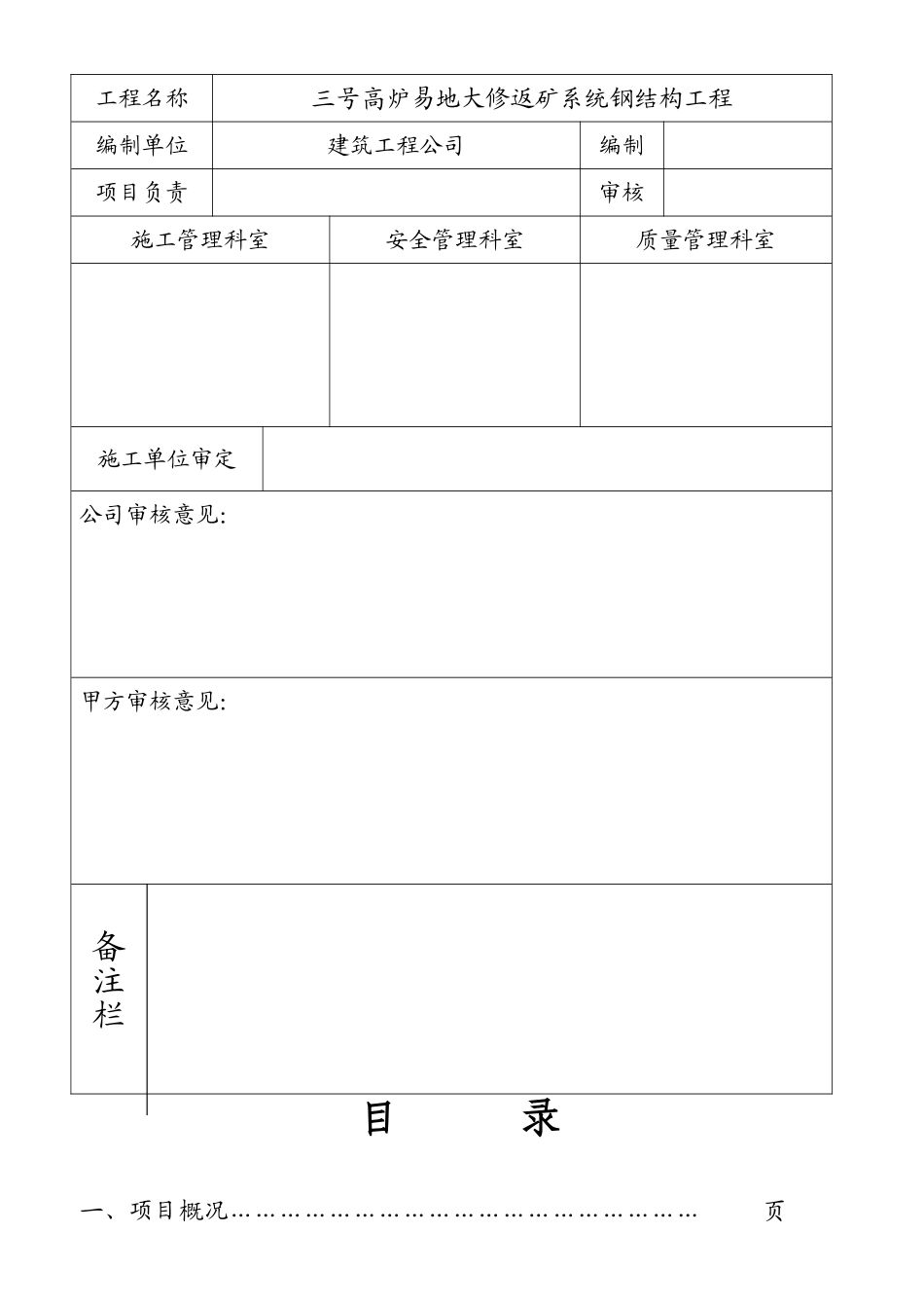

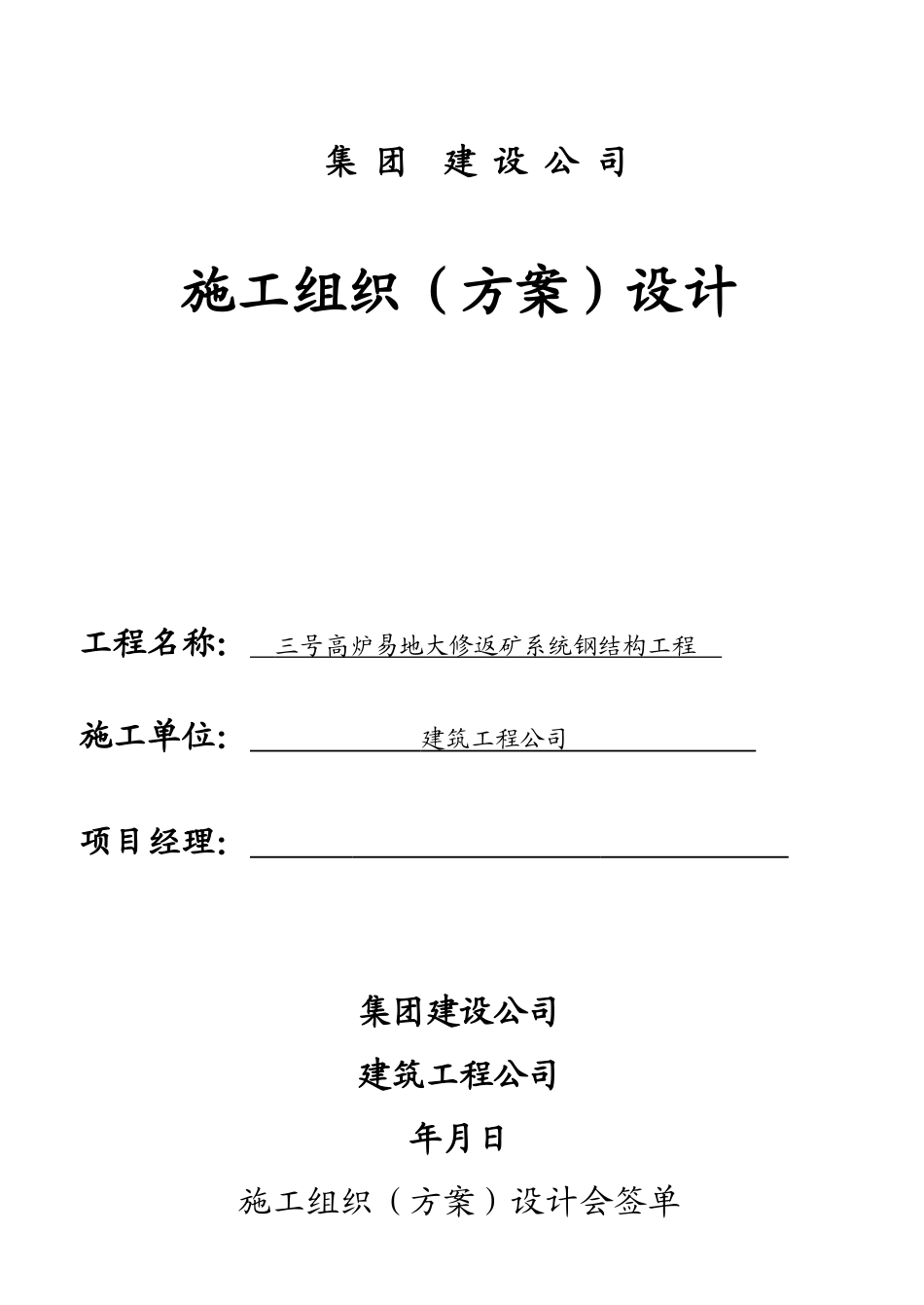

集 团 建 设 公 司施工组织（方案）设计工程名称： 三号高炉易地大修返矿系统钢结构工程 施工单位： 建筑工程公司 项目经理： 集团建设公司建筑工程公司年月日施工组织（方案）设计会签单工程名称三号高炉易地大修返矿系统钢结构工程编制单位建筑工程公司 编制项目负责审核施工管理科室安全管理科室质量管理科室施工单位审定公司审核意见：甲方审核意见：目 录一、项目概况………………………………………………… 页备注栏二、管理组织………………………………………………… 页三、施工方案………………………………………………… — 页四、质量保证体系及措施…………………………………… 页五、施工安全措施…………………………………………… 页六 .施工资源配置…………………………………………… 页七、施工平面布置…………………………………………… 页附录一（配电箱系统图）…………………………………… 页附图一段皮带通廊及支架吊装平面图………………… 页附图二槽间通廊构件拖拉组装平面图……………………… 页附图三双人字桅杆吊装视图………………………………… 页附图四吊装施工网络图……………………………………… 页一、项目概况根据公司对三号高炉易地大修－－返矿系统钢结构工程的分工要求，我方负责对通廊、通廊及其范围内的支架和槽间通廊进行吊装，故编制本方案。涉及图号有：总、土、土、土、土，具体内容为安装通廊（3m宽）共计 180m，安装通廊（12.4m 宽）共计 115m，安装钢支架个。我方吊装施工的重点及难点在槽间通廊，此通廊是由四高炉矿槽西头新增转运站开始到新三高炉矿槽，内设三条皮带输送机，全长115m，总重约。通廊桁架最长的为 36m，高 3.4m，宽 12.5m，单片整体结构重量为，最短的通廊桁架为 15.42m，单片重。此段通廊位于四高炉矿槽原料车间西端头的山坡上，四面有挡土墙，机械无法进入，故不能采用汽吊整体吊装。通廊桁架等结构件制作成单件散件运输到现场，全部采用人工搬运和卷扬机拖拉到安装位置，组合成整片后，用钢管人字桅杆配合卷扬机吊装。因施工场地的特殊化，给我方施工人员造成多方面的困难，对于工程进度及施工安全都难以确保，要求甲方为施工单位给予应有的各种保障措施。二、管理组织本工程根据其特点，在现场成立了项目经理部，由项目经理、生产负责人、技术负责人等组成，负责对工程的领导、决策、指挥、协调等事宜，对工程的进度、成本、...
