《通信技术》实验指导书VIP免费

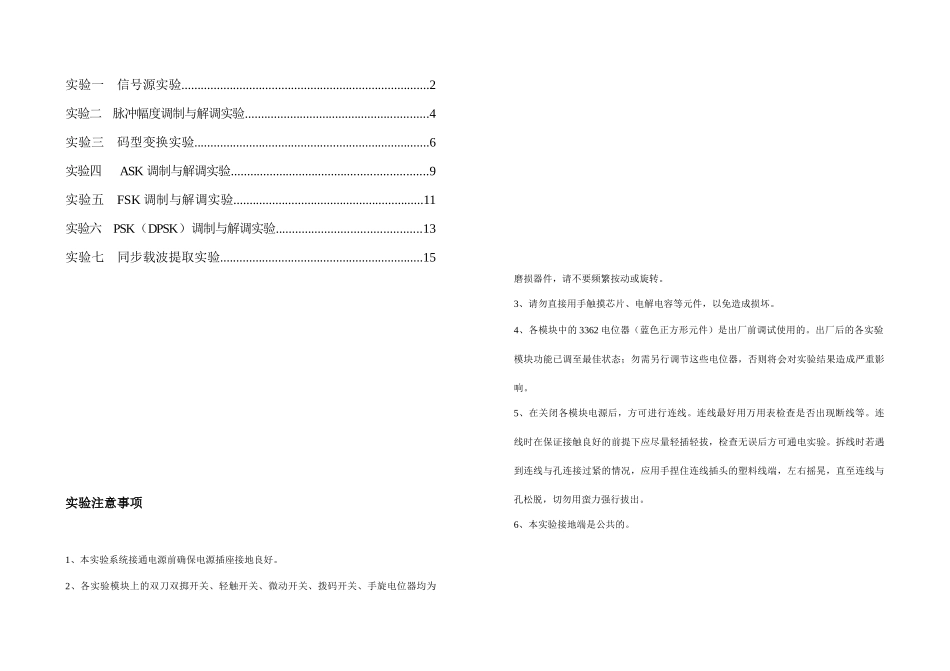

《通信技术》实验指导书目 录实验注意事项.........................................................................................2实验一 信号源实验.............................................................................2实验二 脉冲幅度调制与解调实验.........................................................4实验三 码型变换实验.........................................................................6实验四 ASK 调制与解调实验.............................................................9实验五 FSK 调制与解调实验...........................................................11实验六 PSK（DPSK）调制与解调实验.............................................13实验七 同步载波提取实验...............................................................15实验注意事项1、本实验系统接通电源前确保电源插座接地良好。2、各实验模块上的双刀双掷开关、轻触开关、微动开关、拨码开关、手旋电位器均为磨损器件，请不要频繁按动或旋转。3、请勿直接用手触摸芯片、电解电容等元件，以免造成损坏。4、各模块中的 3362 电位器（蓝色正方形元件）是出厂前调试使用的。出厂后的各实验模块功能已调至最佳状态；勿需另行调节这些电位器，否则将会对实验结果造成严重影响。5、在关闭各模块电源后，方可进行连线。连线最好用万用表检查是否出现断线等。连线时在保证接触良好的前提下应尽量轻插轻拔，检查无误后方可通电实验。拆线时若遇到连线与孔连接过紧的情况，应用手捏住连线插头的塑料线端，左右摇晃，直至连线与孔松脱，切勿用蛮力强行拔出。6、本实验接地端是公共的。实验一 信号源实验一、实验目的1、了解频率连续变化的各种波形的产生方法。2、理解帧同步信号与位同步信号在整个通信系统中的作用。3、熟练掌握信号源模块的使用方法。二、实验内容1、观察频率连续可变信号发生器输出的各种波形及 7 段数码管的显示。2、观察点频方波信号的输出。3、观察点频正弦波信号的输出。4、拨动拨码开关，观察码型可变 NRZ 码的输出。5、观察位同步信号和帧同步信号的输出。三、实验仪器1、信号源模块2、20M 双踪示波器 一台3、连接线 若干四、实验原理1、信号源数字部分数字部分为实验箱提供以 2M 为基频分频比 1～9999 的 BS、2BS、FS 信号及 24 位的NRZ 码，并提供 1M、256K、64K、32...
