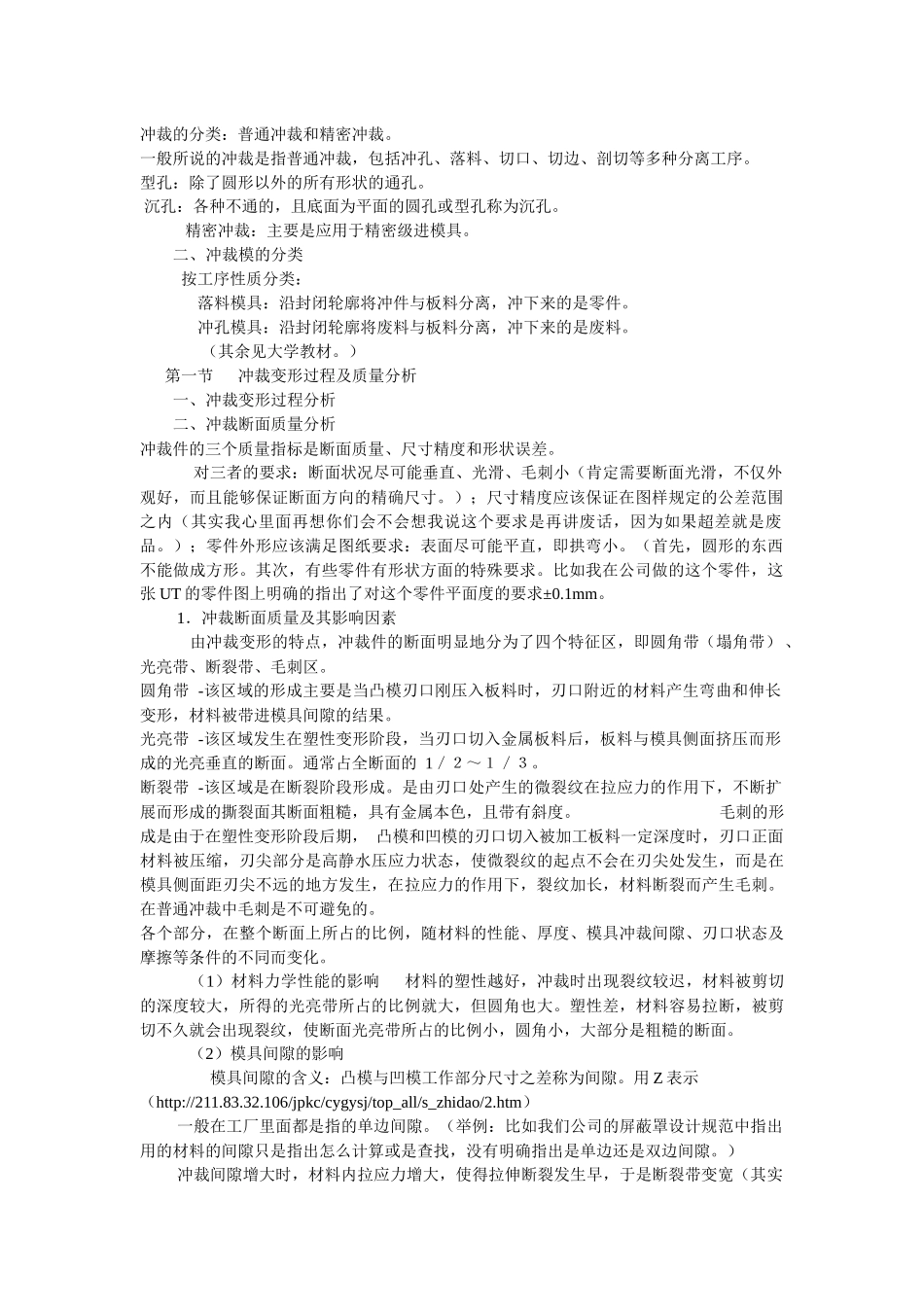

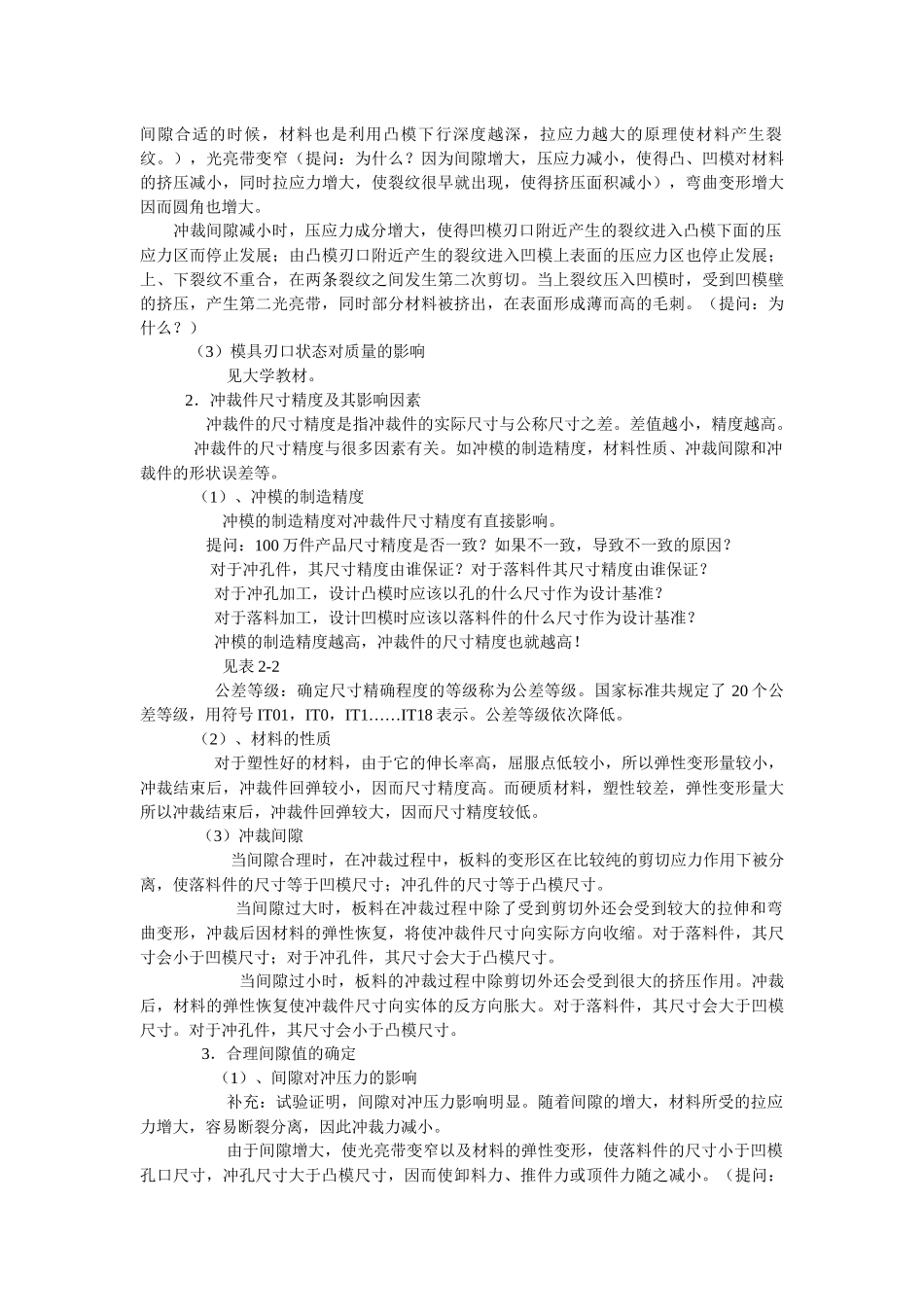

冷冲模具教程 第二章 冲裁工艺一、概况 冲裁的含义：是利用安装在压力机上的模具使材料按一定的轮廓形状产生分离的一种冲压工序。（最基本、最重要的冲压加工工序。）冲裁的分类：普通冲裁和精密冲裁。一般所说的冲裁是指普通冲裁，包括冲孔、落料、切口、切边、剖切等多种分离工序。型孔：除了圆形以外的所有形状的通孔。 沉孔：各种不通的，且底面为平面的圆孔或型孔称为沉孔。 精密冲裁：主要是应用于精密级进模具。 二、冲裁模的分类 按工序性质分类： 落料模具：沿封闭轮廓将冲件与板料分离，冲下来的是零件。 冲孔模具：沿封闭轮廓将废料与板料分离，冲下来的是废料。 （其余见大学教材。） 第一节 冲裁变形过程及质量分析 一、冲裁变形过程分析 二、冲裁断面质量分析冲裁件的三个质量指标是断面质量、尺寸精度和形状误差。 对三者的要求：断面状况尽可能垂直、光滑、毛刺小（肯定需要断面光滑，不仅外观好，而且能够保证断面方向的精确尺寸。）；尺寸精度应该保证在图样规定的公差范围之内（其实我心里面再想你们会不会想我说这个要求是再讲废话，因为如果超差就是废品。）；零件外形应该满足图纸要求：表面尽可能平直，即拱弯小。（首先，圆形的东西不能做成方形。其次，有些零件有形状方面的特殊要求。比如我在公司做的这个零件，这张 UT 的零件图上明确的指出了对这个零件平面度的要求±0.1mm。 1．冲裁断面质量及其影响因素 由冲裁变形的特点，冲裁件的断面明显地分为了四个特征区，即圆角带（塌角带） 、光亮带、断裂带、毛刺区。圆角带 -该区域的形成主要是当凸模刃口刚压入板料时，刃口附近的材料产生弯曲和伸长变形，材料被带进模具间隙的结果。光亮带 -该区域发生在塑性变形阶段，当刃口切入金属板料后，板料与模具侧面挤压而形成的光亮垂直的断面。通常占全断面的 1／２～１／３。断裂带 -该区域是在断裂阶段形成。是由刃口处产生的微裂纹在拉应力的作用下，不断扩展而形成的撕裂面其断面粗糙，具有金属本色，且带有斜度。 毛刺的形成是由于在塑性变形阶段后期， 凸模和凹模的刃口切入被加工板料一定深度时，刃口正面材料被压缩，刃尖部分是高静水压应力状态，使微裂纹的起点不会在刃尖处发生，而是在模具侧面距刃尖不远的地方发生，在拉应力的作用下，裂纹加长，材料断裂而产生毛刺。在普通冲裁中毛刺是不可避免的。各个部分，在整个断面上所占的比例，随材料的性能、厚度、模具冲裁间隙、刃口状态及...
