某酒店中央空调方案施工说明_secretVIP免费

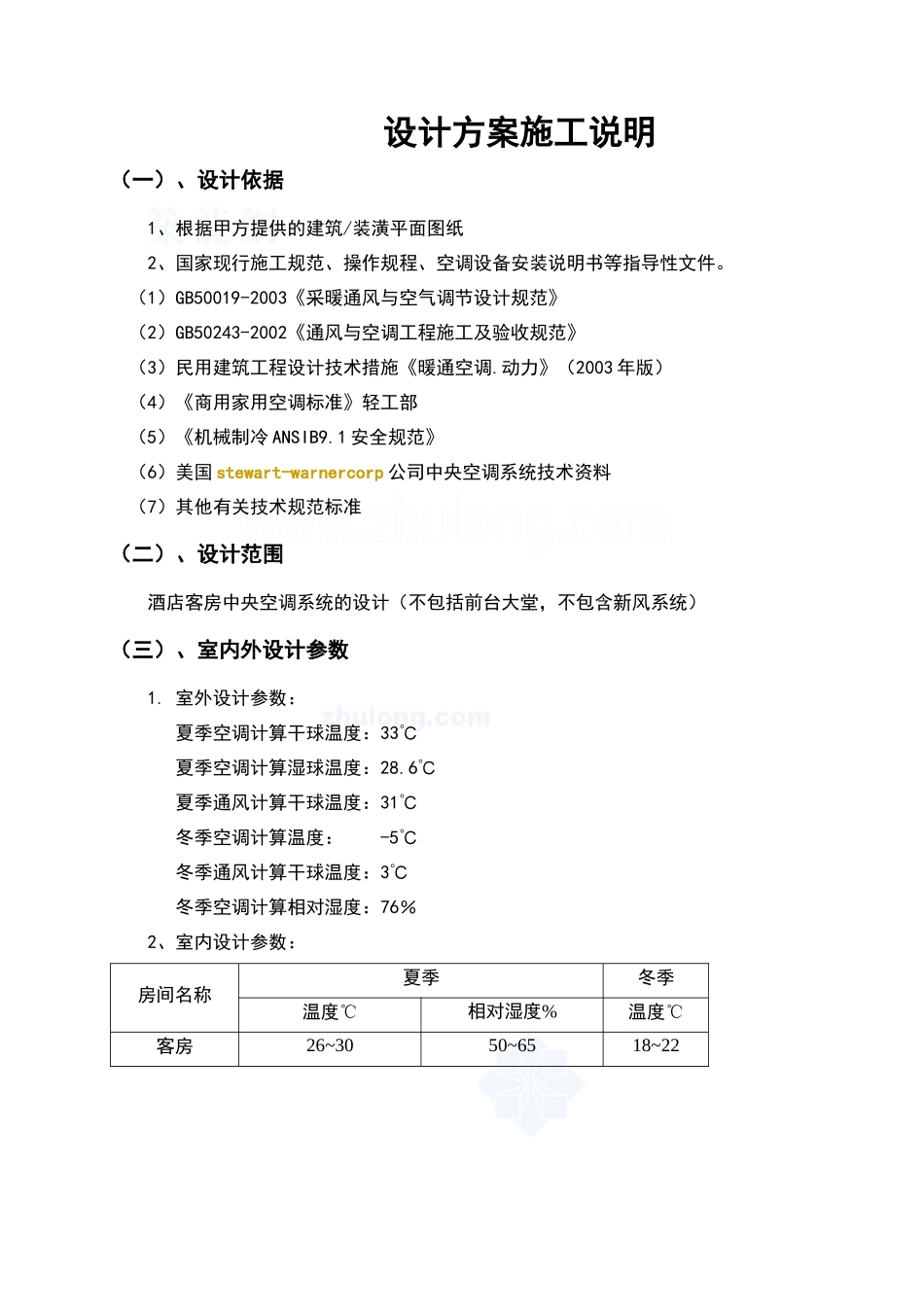

某酒店中央空调方案施工说明_secret_第1页
1/13

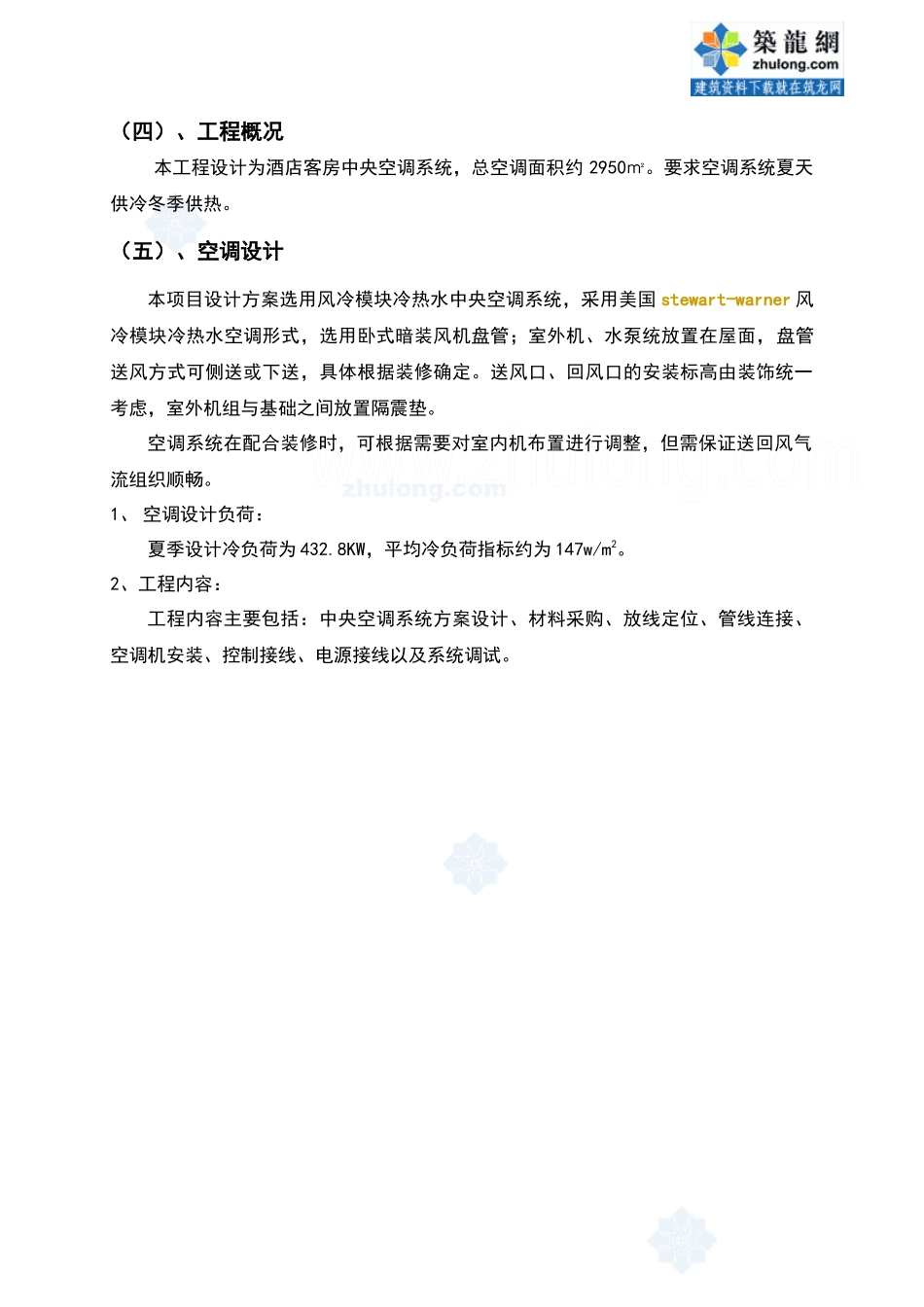

某酒店中央空调方案施工说明_secret_第2页
2/13
某酒店中央空调方案施工说明_secret_第3页
3/13
设计方案施工说明(一)、设计依据1、根据甲方提供的建筑/装潢平面图纸2、国家现行施工规范、操作规程、空调设备安装说明书等指导性文件。(1)GB50019-2003《采暖通风与空气调节设计规范》(2)GB50243-2002《通风与空调工程施工及验收规范》(3)民用建筑工程设计技术措施《暖通空调.动力》(2003 年版)(4)《商用家用空调标准》轻工部(5)《机械制冷 ANSIB9.1 安全规范》(6)美国 stewart-warnercorp 公司中央空调系统技术资料(7)其他有关技术规范标准(二)、设计范围酒店客房中央空调系统的设计(不包括前台大堂,不包含新风系统)(三)、室内外设计参数1. 室外设计参数: 夏季空调计算干球温度:33℃ 夏季空调计算湿球温度:28.6℃ 夏季通风计算干球温度:31℃ 冬季空调计算温度: -5℃ 冬季通风计算干球温度:3℃ 冬季空调计算相对湿度:76%2、室内设计参数:房间名称夏季冬季温度℃相对湿度%温度℃客房26~3050~6518~22(四)、工程概况本工程设计为酒店客房中央空调系统,总空调面积约 2950㎡。要求空调系统夏天供冷冬季供热。(五)、空调设计本项目设计方案选用风冷模块冷热水中央空调系统,采用美国 stewart-warner 风冷模块冷热水空调形式,选用卧式暗装风机盘管;室外机、水泵统放置在屋面,盘管送风方式可侧送或下送,具体根据装修确定。送风口、回风口的安装标高由装饰统一考虑,室外机组与基础之间放置隔震垫。空调系统在配合装修时,可根据需要对室内机布置进行调整,但需保证送回风气流组织顺畅。1、 空调设计负荷:夏季设计冷负荷为 432.8KW,平均冷负荷指标约为 147w/m2。2、工程内容:工程内容主要包括:中央空调系统方案设计、材料采购、放线定位、管线连接、空调机安装、控制接线、电源接线以及系统调试。 (六)、主要施工方法及技术要求1、施工准备:(1)、本工程未详之处请参照下列有关规范和规定的章节。《通风与空调工程施工质量验收规范》(GB50243-2002)《建筑给排水及采暖工程施工质量验收规范》(GB50242-2002)(2)、施工前施工技术管理人员须认真熟悉设计文件,除详阅本专业图纸内容以外,还应参阅其他专业图纸进行协调,如有错误,应及时通知总承包商解决,修改协调应理解设计意图,并做好下列工作:a、本专业图纸会审(重点专业存在问题)b、相关专业图纸会审(重点专业配合存在问题)c、复杂部位绘制各专业管道综合深化草图(重点专业配合存在问题)d、末端空调设备接管详图待设...
