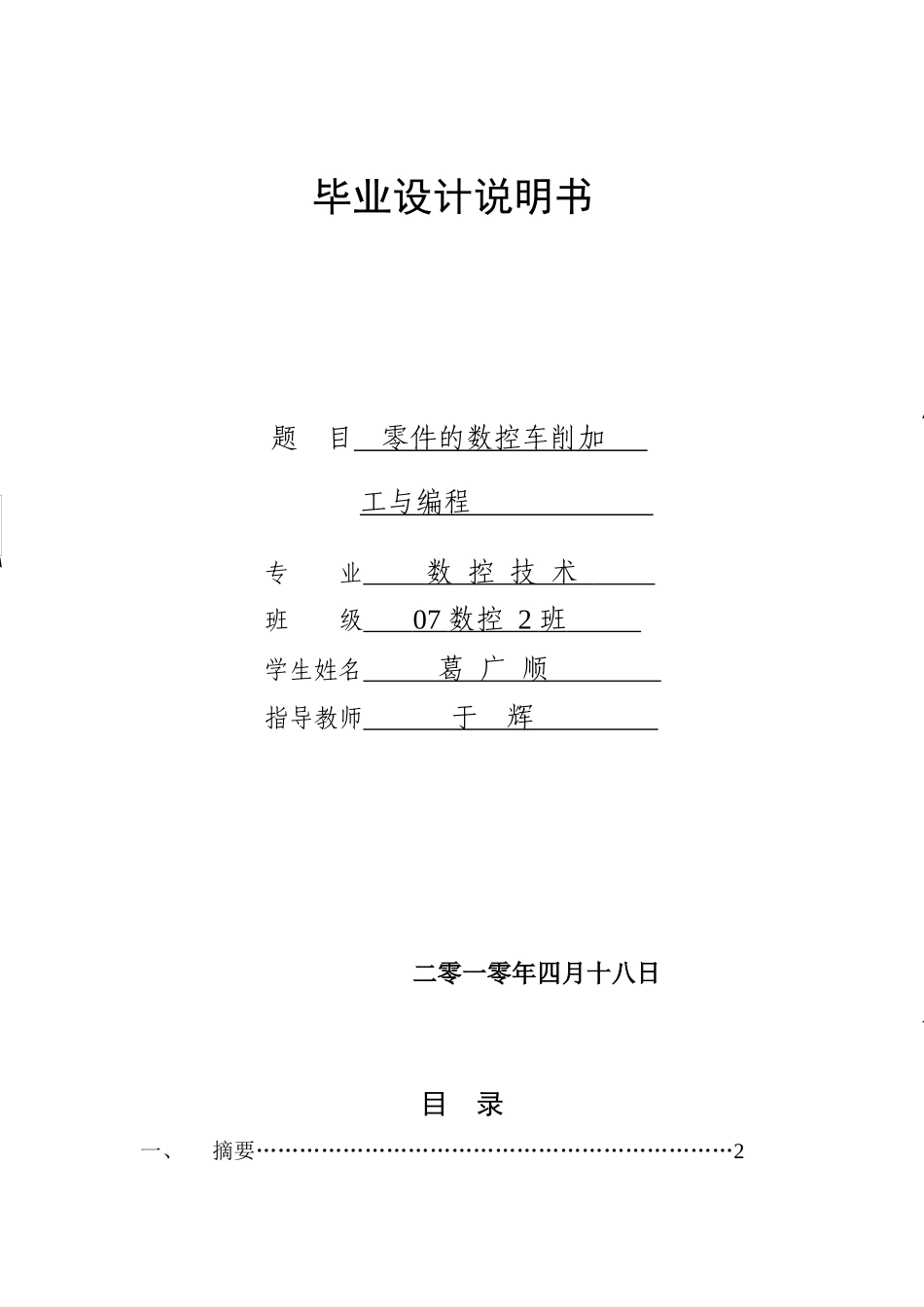

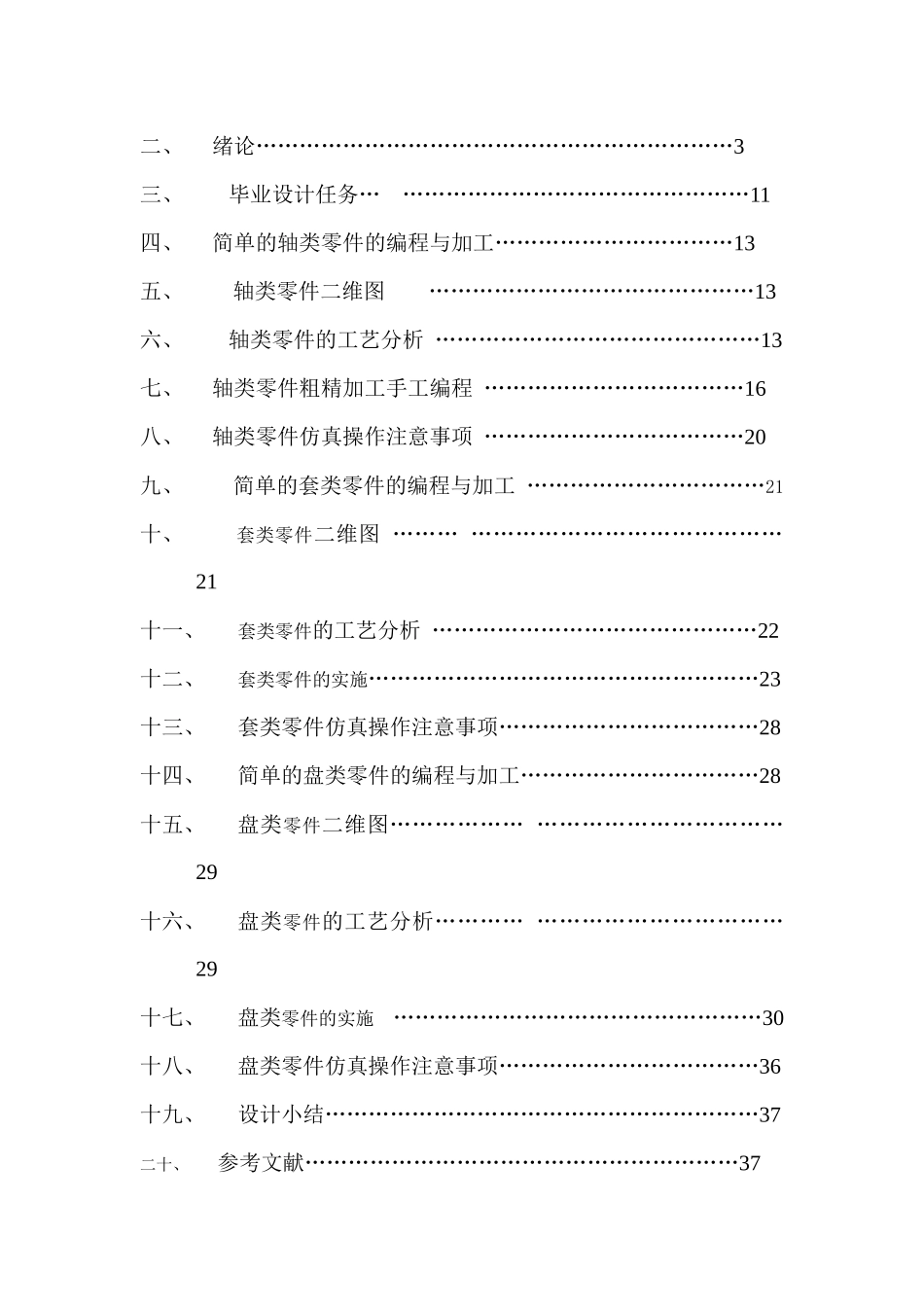

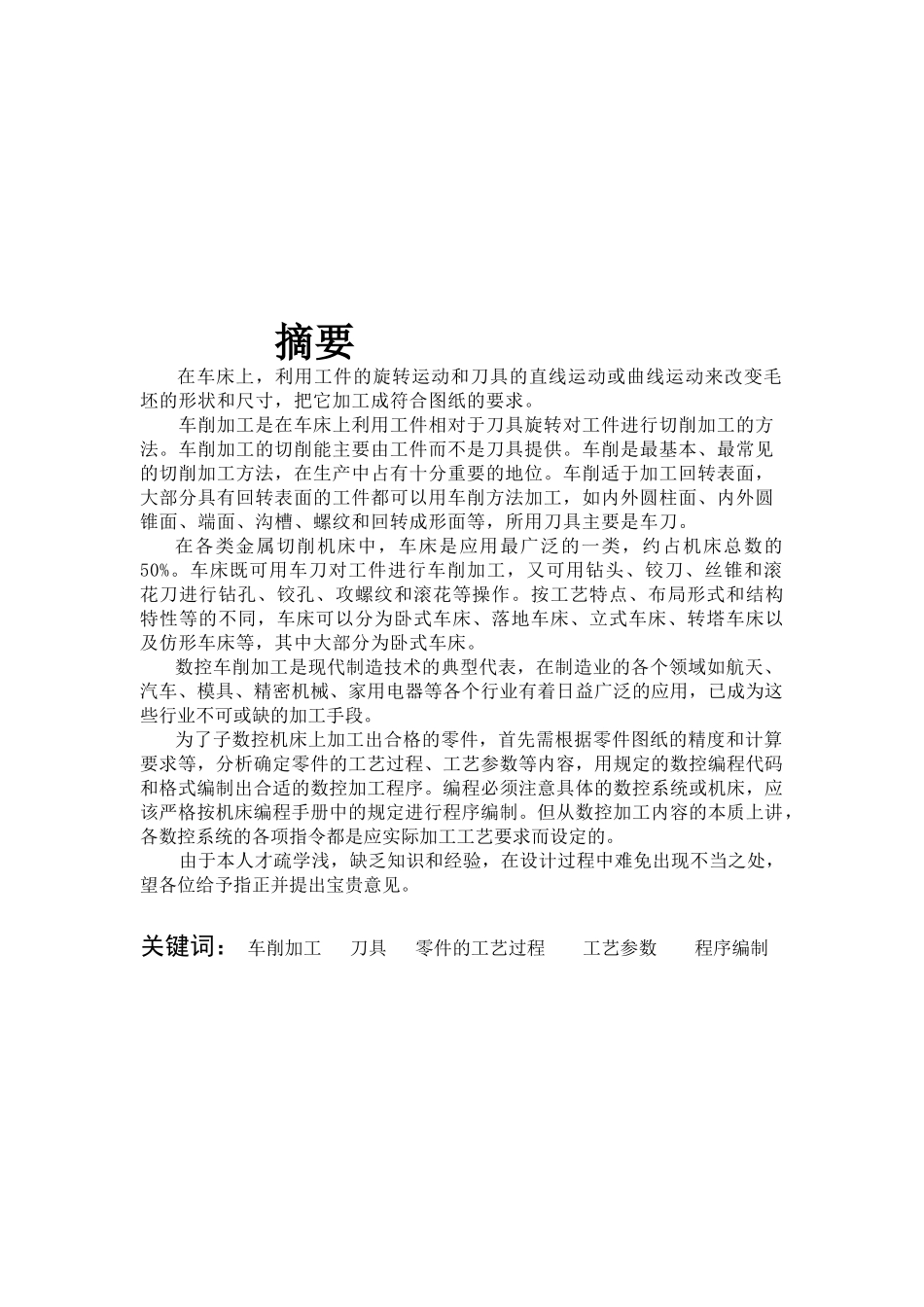

毕业设计说明书 题 目 零件的数控车削加 工与编程 专 业 数 控 技 术 班 级 07 数控 2 班 学生姓名 葛 广 顺 指导教师 于 辉 二零一零年四月十八日目 录一、 摘要…………………………………………………………2二、 绪论…………………………………………………………3三、 毕业设计任务… …………………………………………11四、 简单的轴类零件的编程与加工……………………………13五、 轴类零件二维图 ………………………………………13六、 轴类零件的工艺分析 ………………………………………13七、 轴类零件粗精加工手工编程 ………………………………16 八、 轴类零件仿真操作注意事项 ………………………………20九、 简单的套类零件的编程与加工 ……………………………21 十、 套类零件二维图 ……… ……………………………………21十一、套类零件的工艺分析 ………………………………………22十二、套类零件的实施………………………………………………23十三、套类零件仿真操作注意事项………………………………28十四、简单的盘类零件的编程与加工……………………………28十五、盘类零件二维图……………… ……………………………29十六、盘类零件的工艺分析………… ……………………………29十七、盘类零件的实施 ……………………………………………30十八、盘类零件仿真操作注意事项………………………………36十九、设计小结……………………………………………………37二十、 参考文献……………………………………………………37 摘要在车床上，利用工件的旋转运动和刀具的直线运动或曲线运动来改变毛坯的形状和尺寸，把它加工成符合图纸的要求。 车削加工是在车床上利用工件相对于刀具旋转对工件进行切削加工的方法。车削加工的切削能主要由工件而不是刀具提供。车削是最基本、最常见的切削加工方法，在生产中占有十分重要的地位。车削适于加工回转表面，大部分具有回转表面的工件都可以用车削方法加工，如内外圆柱面、内外圆锥面、端面、沟槽、螺纹和回转成形面等，所用刀具主要是车刀。在各类金属切削机床中，车床是应用最广泛的一类，约占机床总数的50%。车床既可用车刀对工件进行车削加工，又可用钻头、铰刀、丝锥和滚花刀进行钻孔、铰孔、攻螺纹和滚花等操作。按工艺特点、布局形式和结构特性等的不同，车床可以分为卧式车床、落地车床、立式车床、转塔车床...
