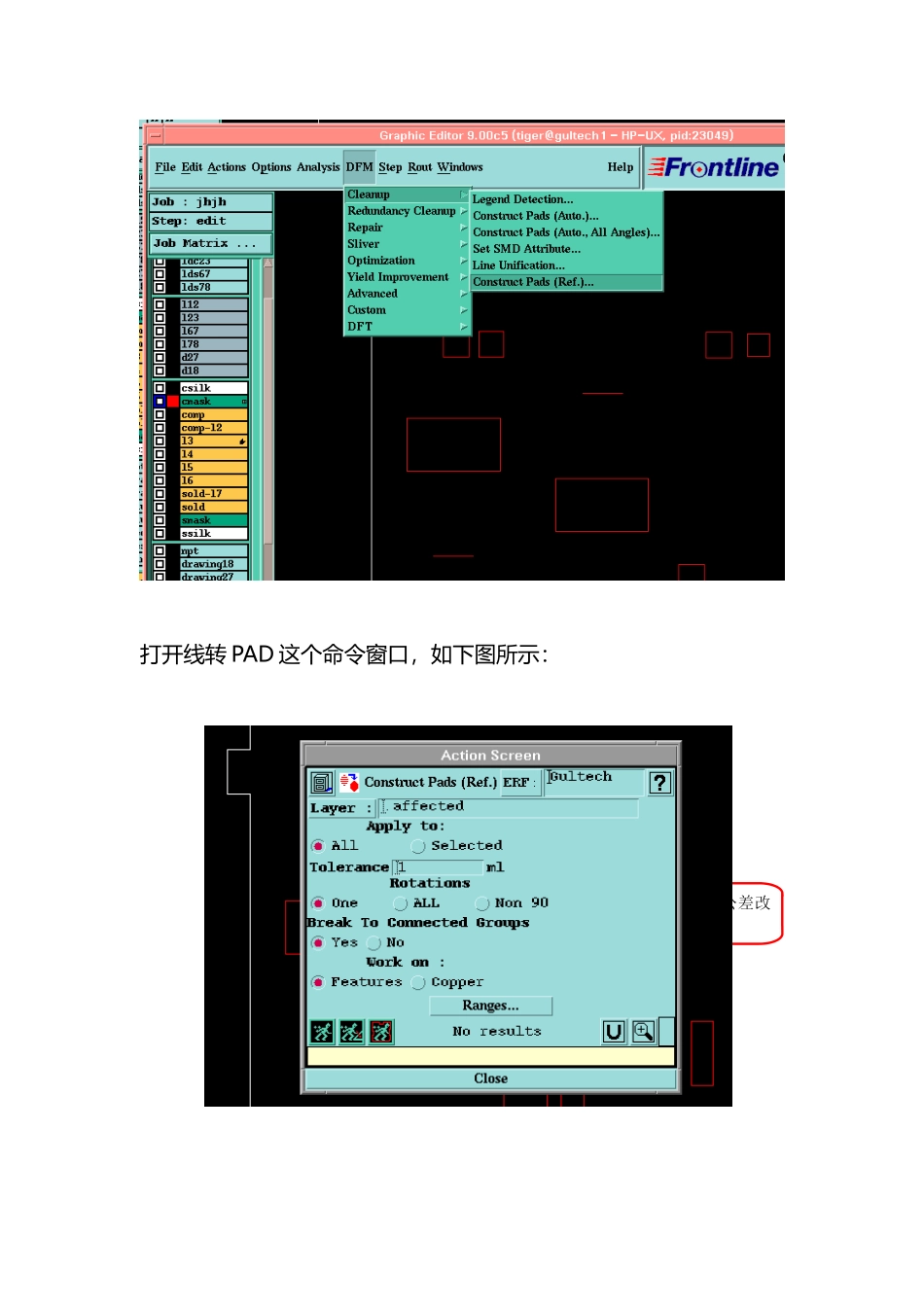

外层设计1、删除成型线上和成型线外实体:每层资料制作之前,均需删除成型线上和成型线外的实体,外层也不例外,将要制作的两层外层都打上影响层,然后将鼠标放 在 外 层 上 , 单 击 右 键 , 选 择 右 键 菜 单 里 的 “”这一项,参数设置如下图所示:直接点“OK”按钮即可删除成型线上和成型线外的实体。值得注意的是,我们在删除外层成型线上和成型线外实体的时候,连同防焊层的一起删除,因为我们在外层转 PAD 的时候,要先转防焊层的 PAD,然后对照防焊层再去转外层的 PAD。参数设置如下图所示:直接点“OK”按钮即可删除成型线上和成型线外的实体。当然删除之后,我们要将窗口放大,仔细检查成型线上有没有删除干净,特别是有圆弧的地方。2、防焊、外层线转 PAD: 先将防焊层的线转为 PAD,打开防焊层,从左上角开始放大一个窗口,按快捷键 CTRL+W 两下骨架显示查看防焊层哪些线是需要转成 PAD 的,如下图所示:白色圈内为需要转 PAD 的线。执 行 线 转 PAD 的 菜 单 命 令 DFM Cleanup Construct Pads(Ref.)...,如下图所示:打开线转 PAD 这个命令窗口,如下图所示:将这里的公差改为 0.1mil。然后选择要转成 PAD 的线,直接点击第三个小人即可将线转成PAD,如下图所示:按照上面的方法将防焊层所有的线性的 PAD 都转成 PAD 属性的PAD,最后我们可以用过滤器将 PAD 关掉选择板内的线性实体,来检查板内还有没有没有转成 PAD 的线性 PAD,如下图所示:当选出来有线时,我们要看是不是需要转 PAD 的线,如上图所示,选出来的是一些锡条,并不是所谓的 PAD,所以就没有必要再将它转成 PAD 属性。一定要保证所有对应有外层 PAD 的防焊也是PAD,确定防焊层需要转 PAD 的转完后,我们再去转外层的线路的PAD,在转外层 PAD 的时候,打开防焊层作参考,这样可以一眼看出有哪些外层 PAD 没有转 PAD,如下图所示:红色为防焊,绿色为外层,可以看出下图白色圈内是需要转的外层 PAD。先关掉PAD 按钮再点击 select选择按钮然后用和转防焊 PAD 一样的方法去转外层 PAD。转后如下图所示效果:用同样的方法将板内所有的外层 PAD 转过来,外层转 PAD 过后,要去 CHECK 有没有 PAD 漏转的,方法如下,同时打开外层和防焊层,工作层在外层上,打开过滤器,将除了 PAD 和正性的按钮打开外,其他的按钮都关闭,然后点击选择按钮,将板内所有的外层 PAD 选出来,...
