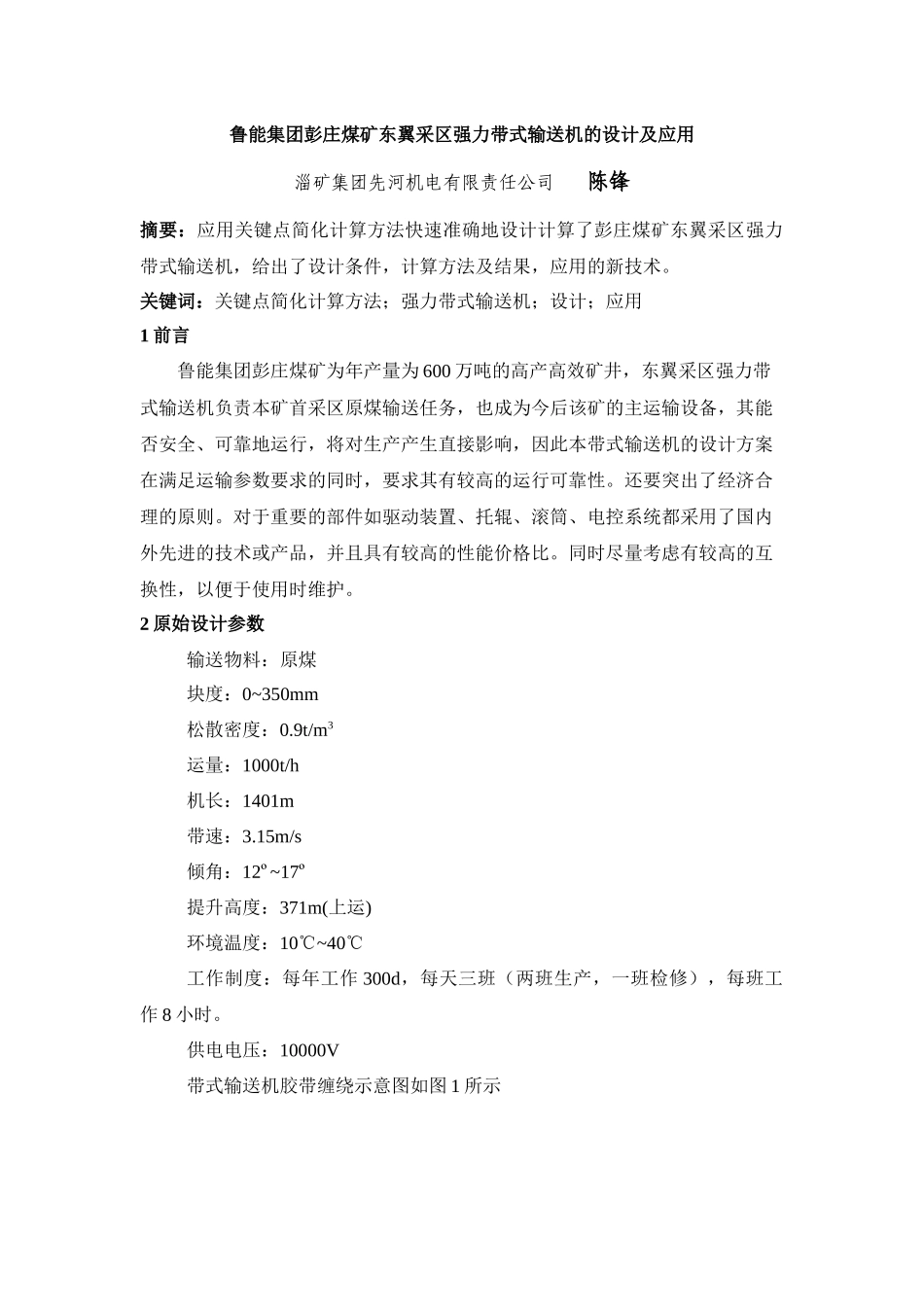

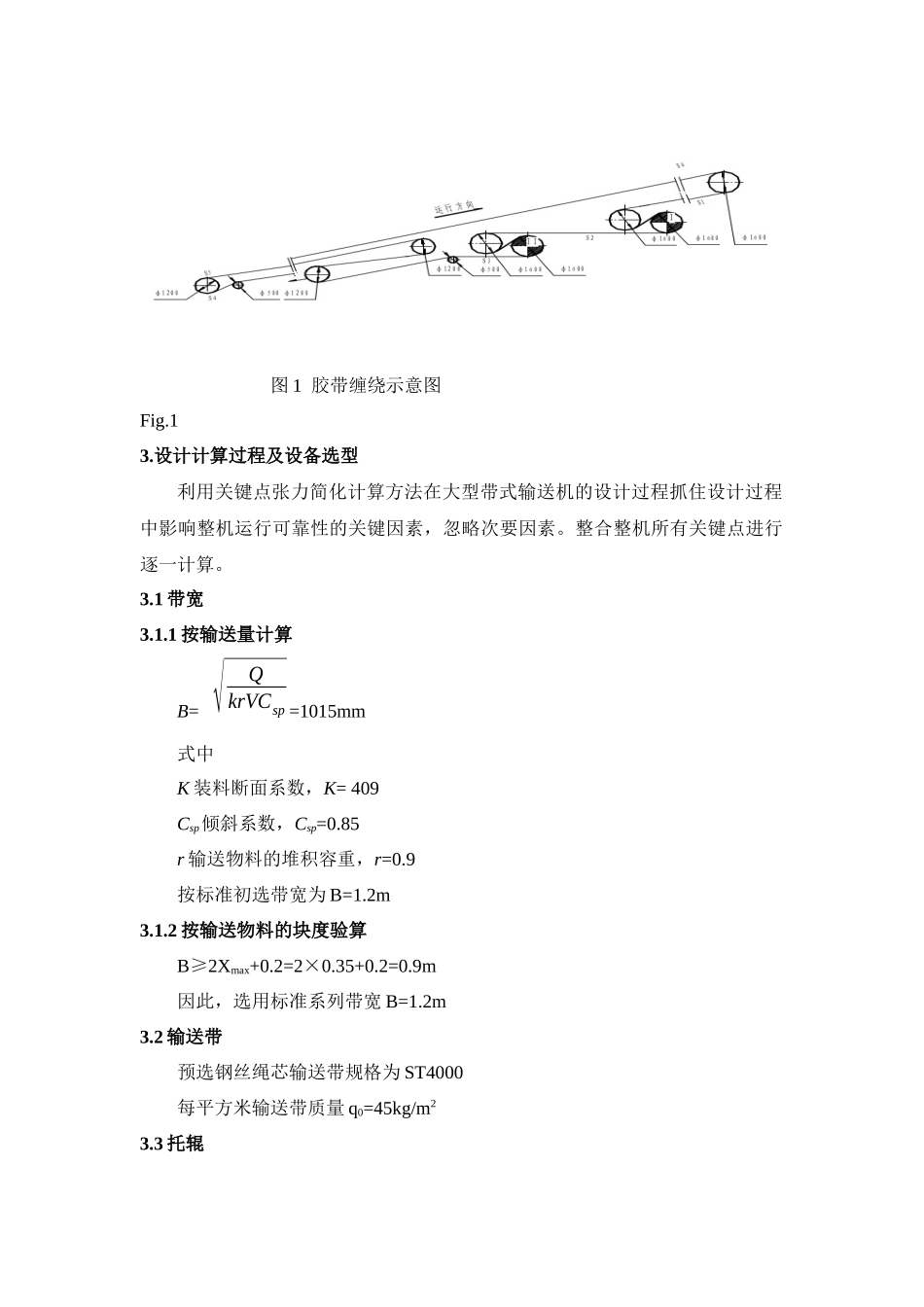

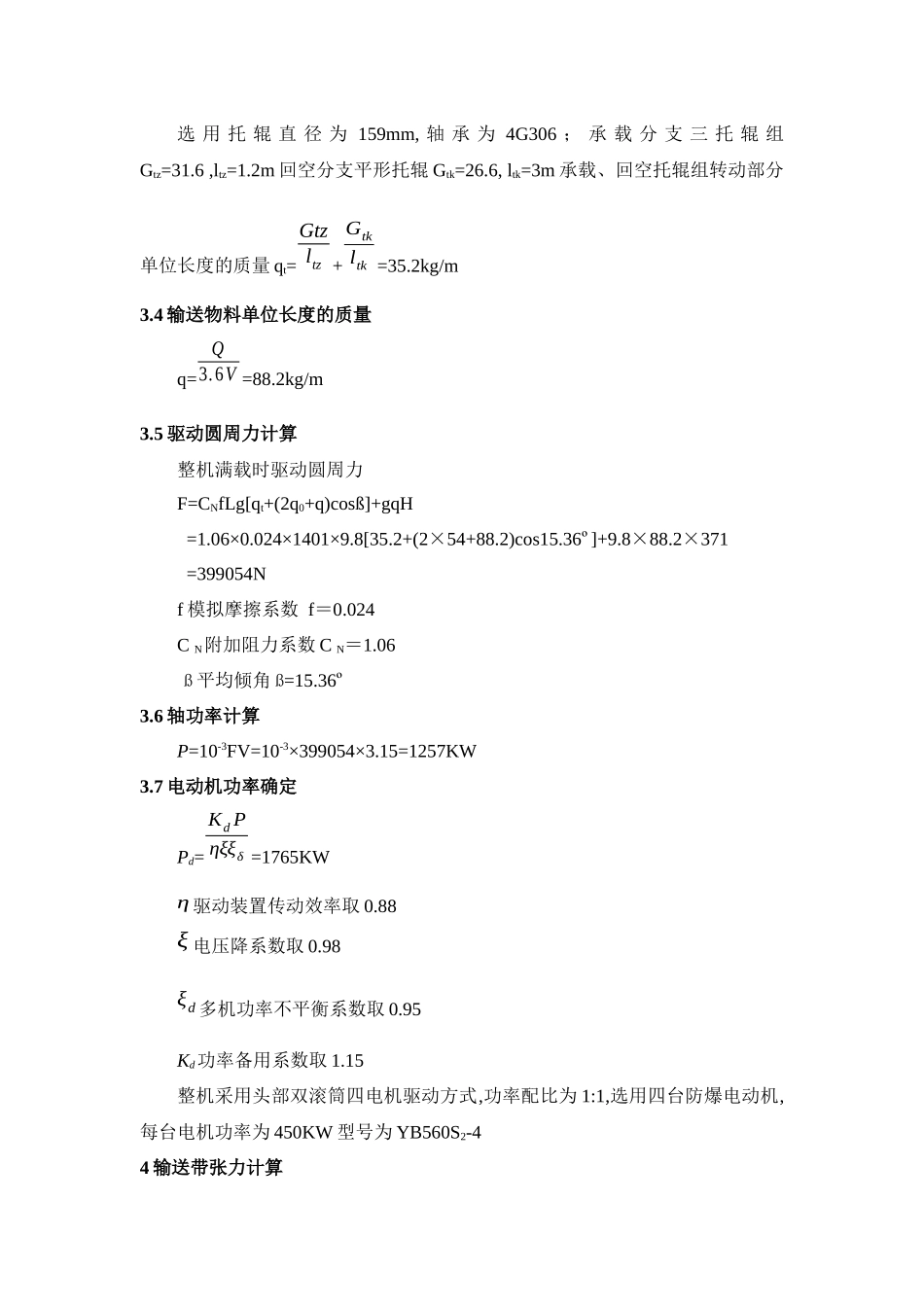

鲁能集团彭庄煤矿东翼采区强力带式输送机的设计及应用淄矿集团先河机电有限责任公司 陈锋摘要：应用关键点简化计算方法快速准确地设计计算了彭庄煤矿东翼采区强力带式输送机，给出了设计条件，计算方法及结果，应用的新技术。关键词：关键点简化计算方法；强力带式输送机；设计；应用1 前言鲁能集团彭庄煤矿为年产量为 600 万吨的高产高效矿井，东翼采区强力带式输送机负责本矿首采区原煤输送任务，也成为今后该矿的主运输设备，其能否安全、可靠地运行，将对生产产生直接影响，因此本带式输送机的设计方案在满足运输参数要求的同时，要求其有较高的运行可靠性。还要突出了经济合理的原则。对于重要的部件如驱动装置、托辊、滚筒、电控系统都采用了国内外先进的技术或产品，并且具有较高的性能价格比。同时尽量考虑有较高的互换性，以便于使用时维护。2 原始设计参数输送物料：原煤块度：0~350mm松散密度：0.9t/m3运量：1000t/h机长：1401m带速：3.15m/s倾角：12º~17º提升高度：371m(上运)环境温度：10℃~40℃工作制度：每年工作 300d，每天三班（两班生产，一班检修），每班工作 8 小时。供电电压：10000V带式输送机胶带缠绕示意图如图 1 所示 图 1 胶带缠绕示意图Fig.13.设计计算过程及设备选型利用关键点张力简化计算方法在大型带式输送机的设计过程抓住设计过程中影响整机运行可靠性的关键因素，忽略次要因素。整合整机所有关键点进行逐一计算。3.1 带宽3.1.1 按输送量计算B= √QkrVCsp =1015mm式中K 装料断面系数，K= 409Csp倾斜系数，Csp=0.85r 输送物料的堆积容重，r=0.9按标准初选带宽为 B=1.2m3.1.2 按输送物料的块度验算B≥2Xmax+0.2=2×0.35+0.2=0.9m因此，选用标准系列带宽 B=1.2m3.2 输送带预选钢丝绳芯输送带规格为 ST4000每平方米输送带质量 q0=45kg/m23.3 托辊选 用 托 辊 直 径 为 159mm, 轴 承 为 4G306 ； 承 载 分 支 三 托 辊 组Gtz=31.6 ,ltz=1.2m 回空分支平形托辊 Gtk=26.6, ltk=3m 承载、回空托辊组转动部分单位长度的质量 qt=Gtzltz +Gtkltk =35.2kg/m3.4 输送物料单位长度的质量q=Q3.6V =88.2kg/m3.5 驱动圆周力计算整机满载时驱动圆周力F=CNfLg[qt+(2q0+q)cosß]+gqH=1.06×0.024×1401×9.8[35.2+(2×54+88.2)cos15.36º]+9.8×88.2×371=399054Nf 模拟摩擦系数 f＝0.024C N附加阻力系数 C N＝1.06ß 平均倾角 ß=15.36º3.6 轴功率计算P=10-3F...
