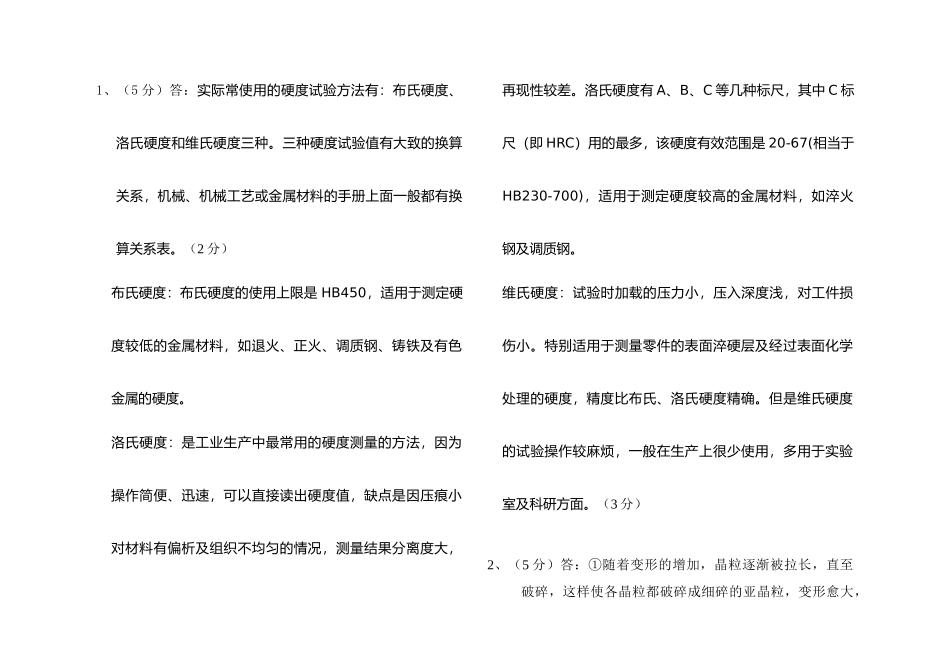

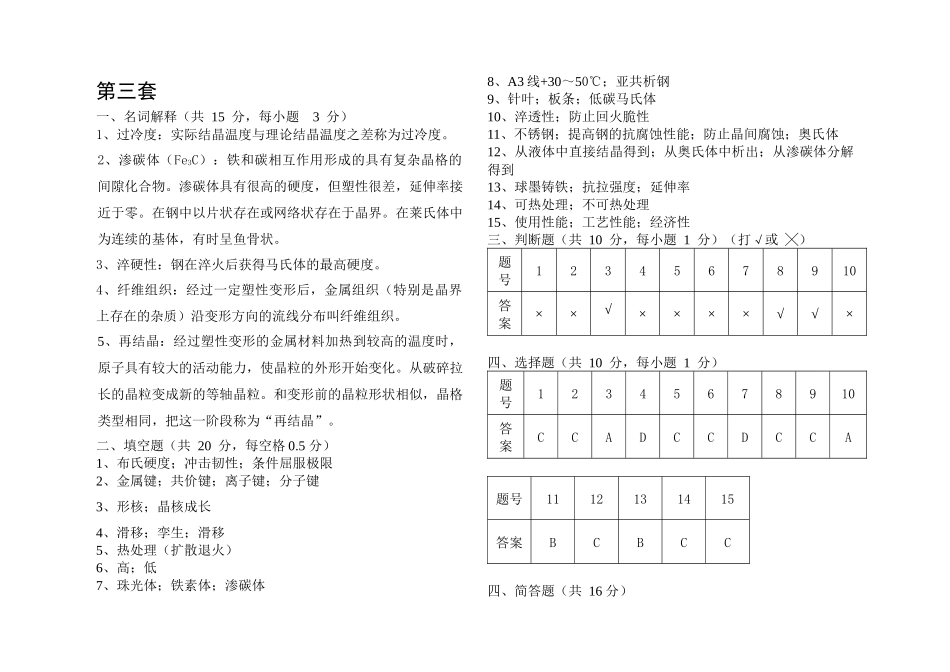

第三套一、名词解释（共 15 分，每小题 3 分）1、过冷度：实际结晶温度与理论结晶温度之差称为过冷度。2、渗碳体（Fe3C）：铁和碳相互作用形成的具有复杂晶格的间隙化合物。渗碳体具有很高的硬度，但塑性很差，延伸率接近于零。在钢中以片状存在或网络状存在于晶界。在莱氏体中为连续的基体，有时呈鱼骨状。3、淬硬性：钢在淬火后获得马氏体的最高硬度。4、纤维组织：经过一定塑性变形后，金属组织（特别是晶界上存在的杂质）沿变形方向的流线分布叫纤维组织。5、再结晶：经过塑性变形的金属材料加热到较高的温度时，原子具有较大的活动能力，使晶粒的外形开始变化。从破碎拉长的晶粒变成新的等轴晶粒。和变形前的晶粒形状相似，晶格类型相同，把这一阶段称为“再结晶”。二、填空题（共 20 分，每空格 0.5 分）1、布氏硬度；冲击韧性；条件屈服极限2、金属键；共价键；离子键；分子键3、形核；晶核成长4、滑移；孪生；滑移5、热处理（扩散退火）6、高；低7、珠光体；铁素体；渗碳体8、A3 线+30～50℃；亚共析钢9、针叶；板条；低碳马氏体10、淬透性；防止回火脆性11、不锈钢；提高钢的抗腐蚀性能；防止晶间腐蚀；奥氏体12、从液体中直接结晶得到；从奥氏体中析出；从渗碳体分解得到13、球墨铸铁；抗拉强度；延伸率14、可热处理；不可热处理15、使用性能；工艺性能；经济性三、判断题（共 10 分，每小题 1 分）（打√或 ╳）题号12345678910答案××√××××√√×四、选择题（共 10 分，每小题 1 分）题号12345678910答案CCADCCDCCA题号1112131415答案BCBCC四、简答题（共 16 分）1、（5 分）答：实际常使用的硬度试验方法有：布氏硬度、洛氏硬度和维氏硬度三种。三种硬度试验值有大致的换算关系，机械、机械工艺或金属材料的手册上面一般都有换算关系表。（2 分）布氏硬度：布氏硬度的使用上限是 HB450，适用于测定硬度较低的金属材料，如退火、正火、调质钢、铸铁及有色金属的硬度。洛氏硬度：是工业生产中最常用的硬度测量的方法，因为操作简便、迅速，可以直接读出硬度值，缺点是因压痕小对材料有偏析及组织不均匀的情况，测量结果分离度大，再现性较差。洛氏硬度有 A、B、C 等几种标尺，其中 C 标尺（即 HRC）用的最多，该硬度有效范围是 20-67(相当于HB230-700)，适用于测定硬度较高的金属材料，如淬火钢及调质钢。维氏硬度：试验时加载的压力小，压入深度浅，对工件损伤小。特别适用于测量零件的表面淬硬层...
