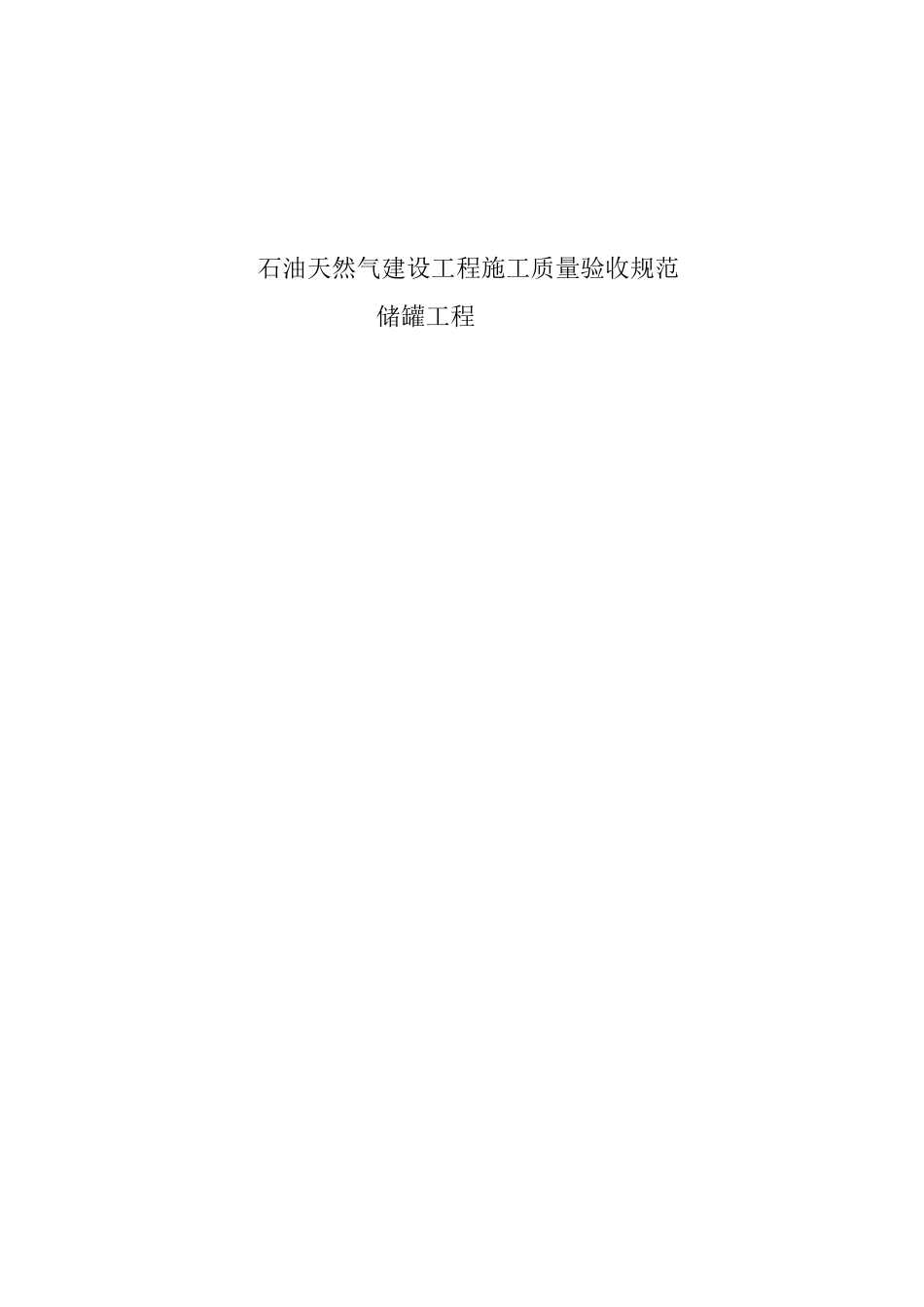

石油天然气建设工程施工质量验收规范储罐工程球形储罐半成品进场验收检验批质量验收记录工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行标准名称及编号检验批编号质量验收规范规定施工单位检查评定记录 监理(建设)单位验收记录主控项目1 球形储罐的球壳板、人孔、接管、法兰、补强件、支柱及拉杆等零部件所用的材料及制造质量应符合设计要求及有关法规和标准的规定2 应对球壳板厚度进行测量检查,实测厚度不应小于名义厚度减去钢板负偏差3 球壳板曲率应符合表 2 和图 1 的要求4 球壳板几何尺寸允许偏差和检查部位应分别符合表 3和图 2 的要求5 球壳板周边 100mm 范围内应进行超声检测抽查。若图样或标准对球壳板有超声检测要求,还应对球壳板进行超声检测抽查。检测方法和结果判定应符合 JB/T4730.1~JB4730.6 的规定,合格等级应符合设计图样的要求6 对低温球形储罐,球壳板周边 100mm 范围内应进行超声检测抽查,当板厚大于 20mm 时,应按 6.1.2.5 的要求对球壳板进行超声检测抽查7 球壳的结构形式应符合设计图样要求。每块球壳板均不应拼接,且不应有裂纹、气泡、结疤、折叠和夹杂等缺陷8 支柱及支柱阻焊质量应符合 6.1.2.8 的规定施工单位项目专业质量检查员签字认可项项目专业质量检查员: 年 月 日监理工程师(建设单位项目专业技术负责人)签字认可监理工程师(建设单位项目专业技术负责人): 年 月 日球形储罐半成品进场验收检验批质量验收记录续工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行标准名称及编号检验批编号质量验收规范规定施工单位检查评定记录 监理(建设)单位验收意见一般项目1球壳板焊接坡口表面质量应符合下列规定:a) 平面度(B)应小于或等于球壳名义厚度(δn)的 0.04 倍,且不应大于 1mm;b) 表面应平滑,表面粗糙度(Ra)应小于或等于25μm;c) 缺陷间的极限间距(Q)应大于或等于 0.5m;d) 熔渣与氧化皮应清除干净,坡口表面不应有裂纹和分层等缺陷;e) 用标准抗拉强度下限值(σb)大于 540Mpa 的钢材制造的球壳板,坡口表面应经磁粉或渗透检查,不应有裂纹、分层和夹渣等缺陷2 球壳板焊接坡口几何尺寸允许偏差应符合下列规定:a) 坡口角度(α)的允许偏差为±2.5°;b) 坡口钝边(P)及坡口深度(h)的允许偏差为±1.5mm3 当相邻板的厚度差大于或等于其中的薄板厚度的1/4,或者大于或等于 3mm 时,厚板边缘应削...
