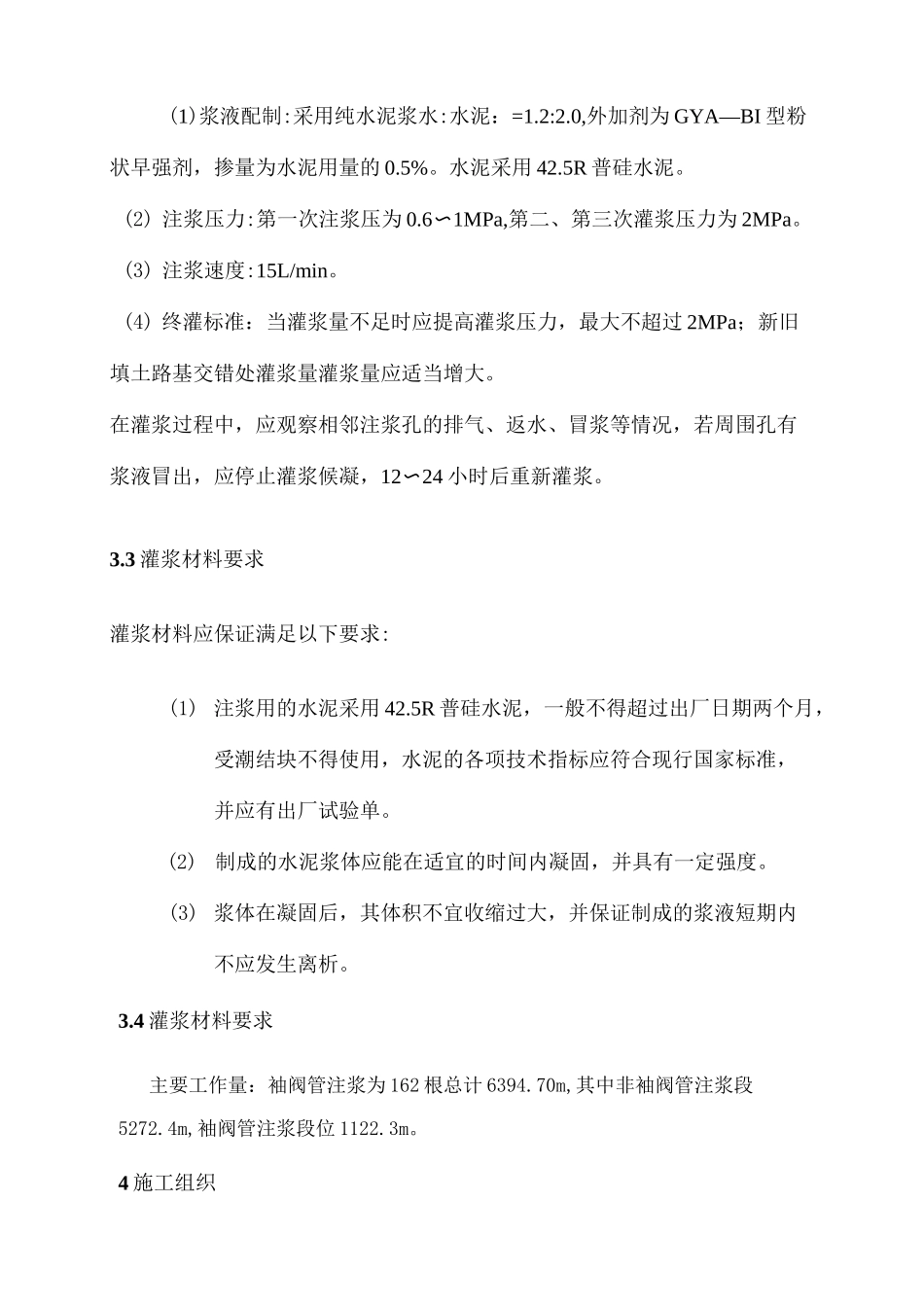

袖阀管灌浆施工方案1 工程概况本工程位于龙岗宝龙工业城以西,振业栾山谷一期的西南侧。本工程为 6 栋局部桩基础下已探明土洞处理工程。本场地地貌属残丘坡地,现状场地为基坑现状标高约为 51.90m,基坑底地形较为平整。本次土洞处理为 6 栋发现 17 个桩基础下方土洞区域的处理,本次处理范围面积约为 227m21.1 技术要求根据设计单位设计意图,灌浆处理技术要求如下:(1) 灌浆工艺采用袖阀管灌浆工艺,孔距为 1.2m,灌浆孔连续布置(孔位由双方人员现场指定)。(2) 灌浆段位置:孔深(3) 灌浆耗灰量:约 300kg/延米;(4) 灌浆材料:采用 42.5R 普硅水泥配制,水灰比为 1.2:2.0,外掺适量的速凝剂和早强剂,改善浆液性能;(5) 终灌标准:以灌浆量或灌浆压力控制,当灌浆量达到水泥用量约300kg/延米时可停止,或终灌压力不低于 2MPa。2 施工依据2.1 建设部标准《建筑地基处理技术规范》(JGJ79-91);2.2 国家行业标准《岩土工程验收和质量评定标准》(YB9010—98);2.3 建设部标准《建筑机械使用安全技术规范》(JGJ33-86);3.袖阀管灌浆施工工艺3.1 施工流程确定孔位钻机对位位钻进注入套壳料下入袖阀管候凝一次分段灌浆二次、三次分段灌浆钢管制作拌制水泥浆钻机移位清理场地3.2 施工要点3.2.1 钻孔首先灌浆孔定位,用 XY-1 型钻机钻孔,用① 110mm 钻头干钻。3.2.2 注入套壳料钻孔完成后,清孔,下入钻杆到孔底,用泵将配好的套壳料从孔底向上注满。套壳料的配比为水泥:泥粉:水=9:1:6。3.2.3 置入袖阀管套壳料注满后,起出钻杆,压入① 42mm 袖阀管,袖阀管下端封闭。地面至以下 0.50m 为实管,管口应高出地面 20~30cm。3.2.4 分段分序压浆待套壳料凝固到达一定强度后(3~5 天),在袖阀管内下入带双塞的注浆管下至注浆部位,自下而上分段注浆,分段长度约 0.50m。注浆分两次完成,每段每次灌浆量为 30L。3.2.5 注浆参数(1)浆液配制:采用纯水泥浆水:水泥:=1.2:2.0,外加剂为 GYA—BI 型粉状早强剂,掺量为水泥用量的 0.5%。水泥采用 42.5R 普硅水泥。(2) 注浆压力:第一次注浆压为 0.6〜1MPa,第二、第三次灌浆压力为 2MPa。(3) 注浆速度:15L/min。(4) 终灌标准:当灌浆量不足时应提高灌浆压力,最大不超过 2MPa;新旧填土路基交错处灌浆量灌浆量应适当增大。在灌浆过程中,应观察相邻注浆孔的排气、返水、冒浆等情况,若周围孔有浆液冒出,应停止灌浆候凝,12〜24 小时后重新灌浆。3.3 灌浆材料要...
