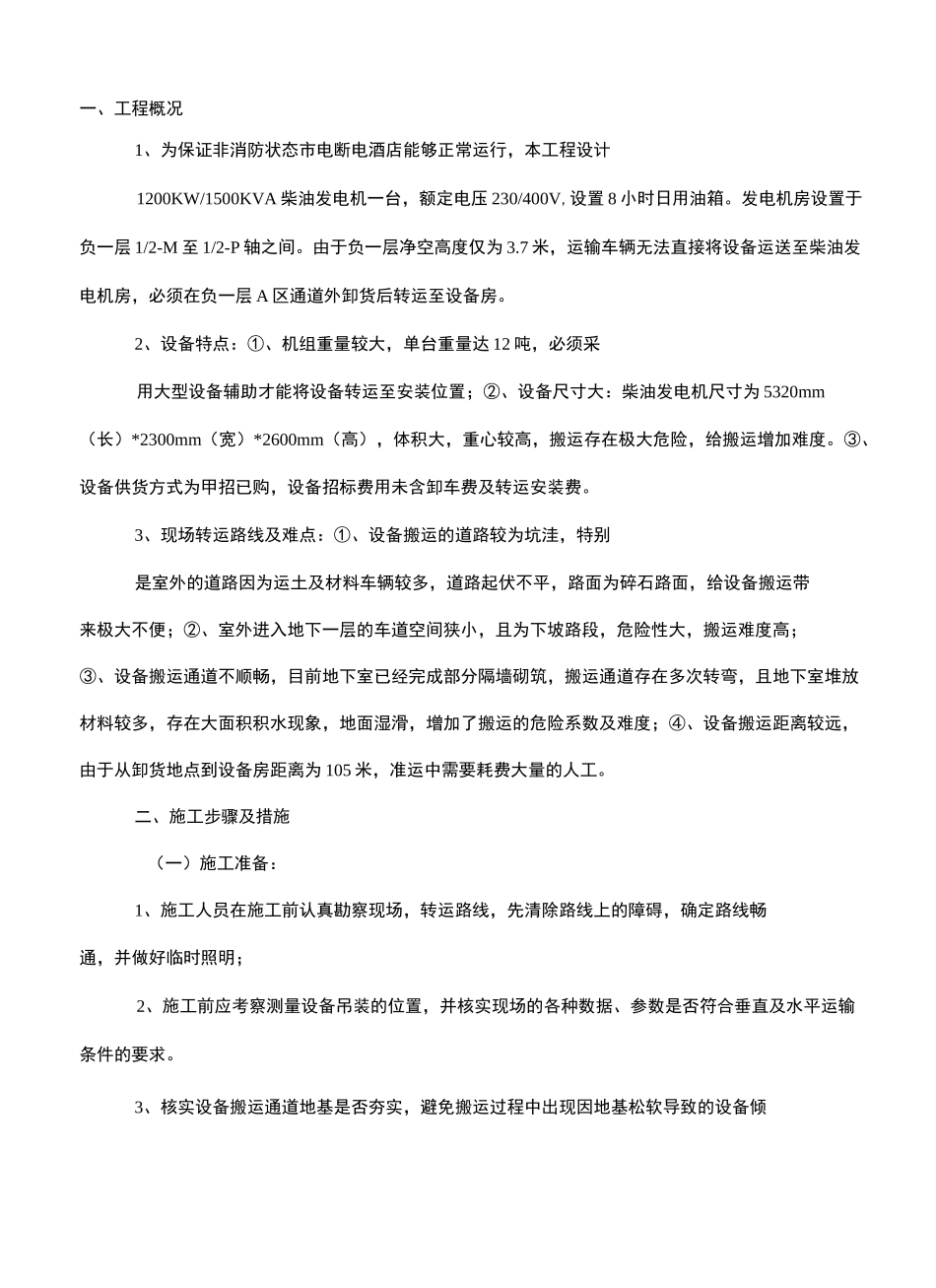

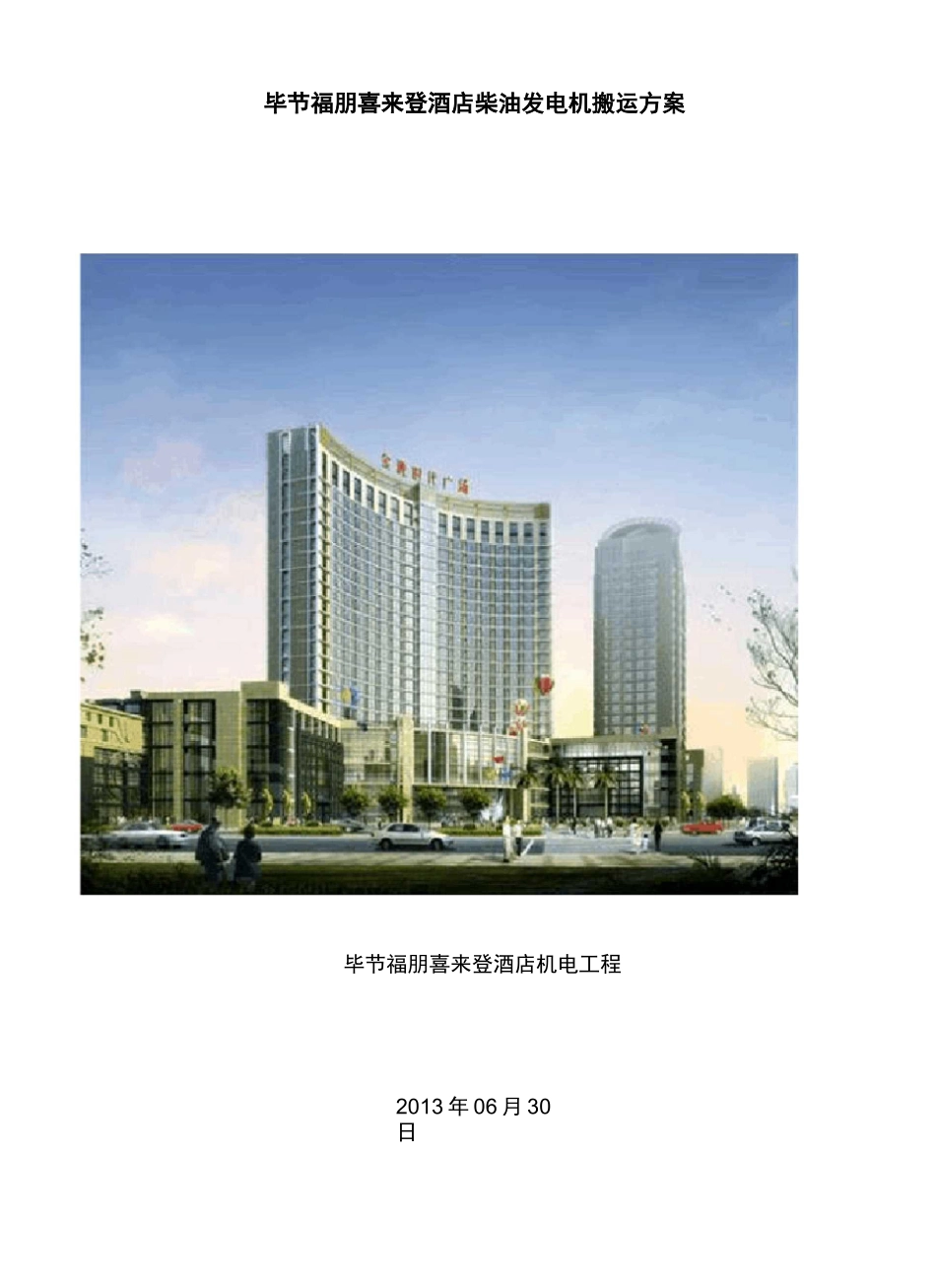

柴油发电机搬运方案(总 7 页)-CAL-FENGHAI.-(YICAI)-CompanyOnel-CAL-本页仅作为文档封面，使用请直接删除毕节福朋喜来登酒店柴油发电机搬运方案毕节福朋喜来登酒店机电工程2013 年 06 月 30日一、工程概况1、为保证非消防状态市电断电酒店能够正常运行，本工程设计1200KW/1500KVA 柴油发电机一台，额定电压 230/400V,设置 8 小时日用油箱。发电机房设置于负一层 1/2-M 至 1/2-P 轴之间。由于负一层净空高度仅为 3.7 米，运输车辆无法直接将设备运送至柴油发电机房，必须在负一层 A 区通道外卸货后转运至设备房。2、设备特点：①、机组重量较大，单台重量达 12 吨，必须采用大型设备辅助才能将设备转运至安装位置；②、设备尺寸大：柴油发电机尺寸为 5320mm（长）*2300mm（宽）*2600mm（高），体积大，重心较高，搬运存在极大危险，给搬运增加难度。③、设备供货方式为甲招已购，设备招标费用未含卸车费及转运安装费。3、现场转运路线及难点：①、设备搬运的道路较为坑洼，特别是室外的道路因为运土及材料车辆较多，道路起伏不平，路面为碎石路面，给设备搬运带来极大不便；②、室外进入地下一层的车道空间狭小，且为下坡路段，危险性大，搬运难度高；③、设备搬运通道不顺畅，目前地下室已经完成部分隔墙砌筑，搬运通道存在多次转弯，且地下室堆放材料较多，存在大面积积水现象，地面湿滑，增加了搬运的危险系数及难度；④、设备搬运距离较远，由于从卸货地点到设备房距离为 105 米，准运中需要耗费大量的人工。二、施工步骤及措施（一）施工准备：1、施工人员在施工前认真勘察现场，转运路线，先清除路线上的障碍，确定路线畅通，并做好临时照明；2、施工前应考察测量设备吊装的位置，并核实现场的各种数据、参数是否符合垂直及水平运输条件的要求。3、核实设备搬运通道地基是否夯实，避免搬运过程中出现因地基松软导致的设备倾4、施工前应建立有效的指挥管理网络。各级管理作到指挥明确，责任到人。（二）人员配备本工程现场施工总负责人全面负责协调、监督和指导各部门班组落实吊装方案的各项技术要求。相关部门班组配备必要的安全管理、作业人员等，总计管理人员 5 名，操作工人21 名。吊装人员配备情况一览表序号主要工种配备人员负责工作备注1现场总指挥1 人对现场吊装作业进行人员、机具、材料、信号等方面的总指挥2管理人员4 人1、吊装现场的技术交底，人员、机具、材料等技术状况负责监督检查；2、对安全措...
