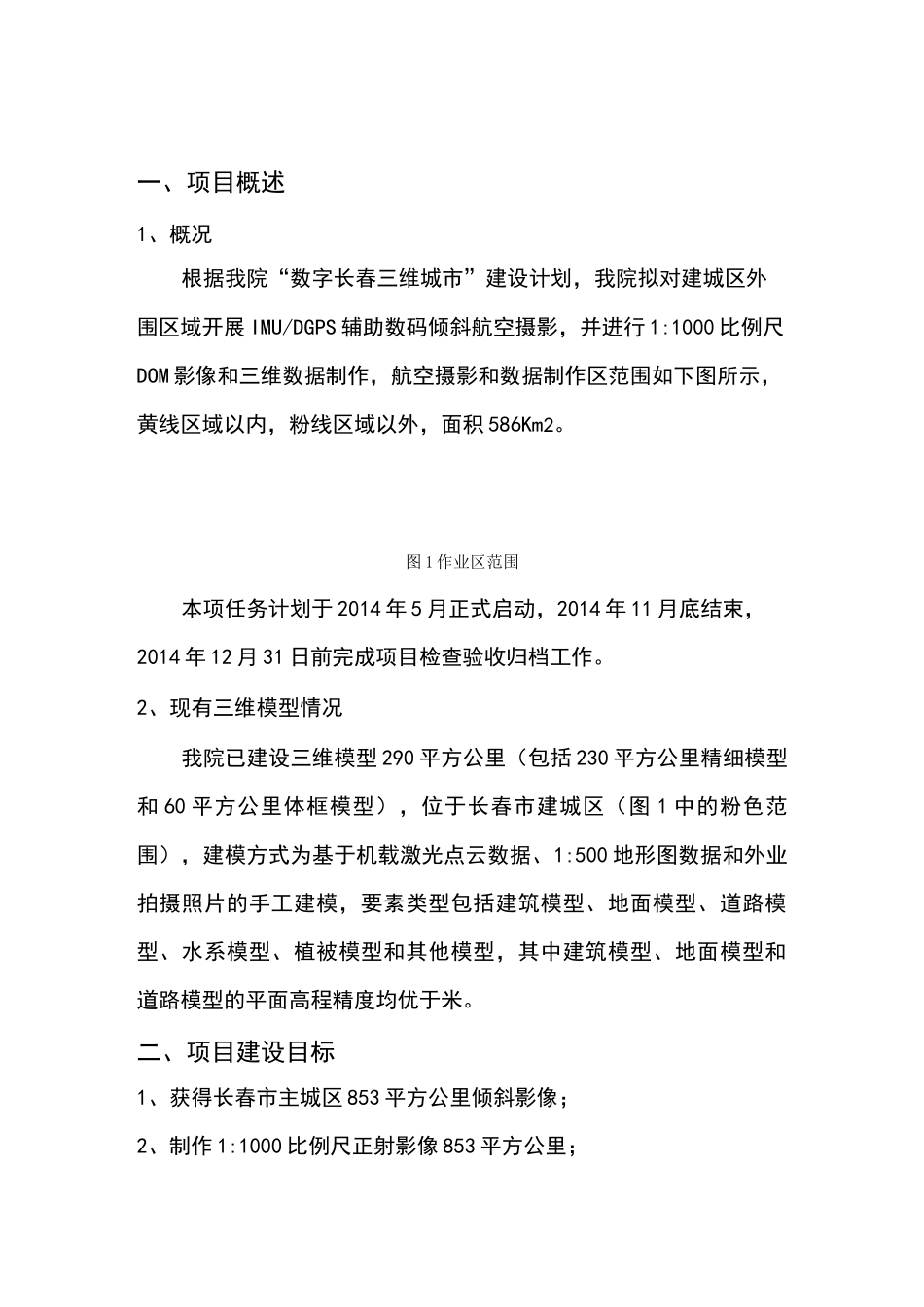

一、项目概述1、概况根据我院“数字长春三维城市”建设计划,我院拟对建城区外围区域开展 IMU/DGPS 辅助数码倾斜航空摄影,并进行 1:1000 比例尺DOM 影像和三维数据制作,航空摄影和数据制作区范围如下图所示,黄线区域以内,粉线区域以外,面积 586Km2。图 1 作业区范围本项任务计划于 2014 年 5 月正式启动,2014 年 11 月底结束,2014 年 12 月 31 日前完成项目检查验收归档工作。2、现有三维模型情况我院已建设三维模型 290 平方公里(包括 230 平方公里精细模型和 60 平方公里体框模型),位于长春市建城区(图 1 中的粉色范围),建模方式为基于机载激光点云数据、1:500 地形图数据和外业拍摄照片的手工建模,要素类型包括建筑模型、地面模型、道路模型、水系模型、植被模型和其他模型,其中建筑模型、地面模型和道路模型的平面高程精度均优于米。二、项目建设目标1、获得长春市主城区 853 平方公里倾斜影像;2、制作 1:1000 比例尺正射影像 853 平方公里;3、建设城市周边地区三维模型;4、新建三维模型与现有三维模型接边,融合到一个三维平台中;5、将三维数据应用到城市规划管理、市政设施管理、三维数据共享等方面;6、开发倾斜影像的其它应用,例如利用倾斜影像辅助日照测量等。三、项目组织机构四、工作内容1、根据我院划定的范围,采用 IMU/DGPS 辅助数码倾斜航空摄影技术进行航摄飞行,获取地面倾斜摄影影像;2、采用数字摄影测量技术,制作测区地形和地物三维实景模型,模型分辨率优于,制作范围 586Krw;3、制作测区 1:1000 比例尺正射影像图(DOM),制作范围 586Km2;4、将倾斜摄影三维模型与我院现有三维模型整合,融合到同一个三维平台中;5、成果应用a、倾斜相片作为独立数据使用,用于高精度的地表建(构)筑物空间信息采集工作;例如在日照测量中可以通过影像获取建筑物每个窗口的准确坐标,减少外业测量工作量,缩短工期。b、城市规划管理:整合三维数据,利用 CityMaker 三维规划平台为长春市规划局和各个分局提供三维数据服务,辅助规划管理。有规划方案的,无规划方案的根据规划路网和控制性规划制作c、市政设施管理d、三维数据共享由于本次三维模型制作区域集中在建成区核心区域外围,该区域内政府机关、大型商业建筑等重要建筑物相对较少,为降低生产成本,提高生产效率,区域内的建筑模型分类以一般模型为主、精细模型为辅。一般模型容许采用自动建模法(即三角网建模法、纹...
