化工仪表与自动化复习试卷及答案VIP专享VIP免费

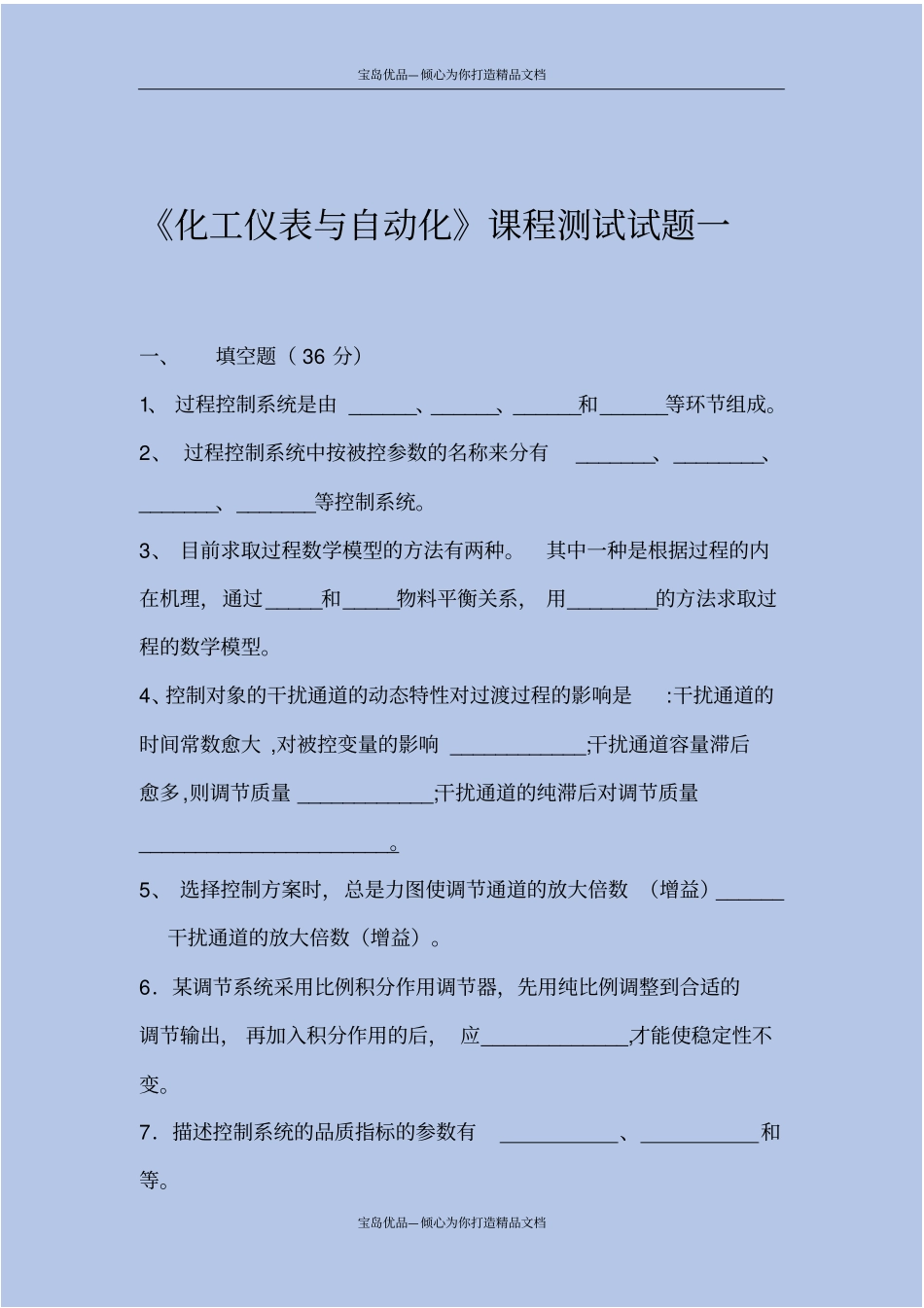

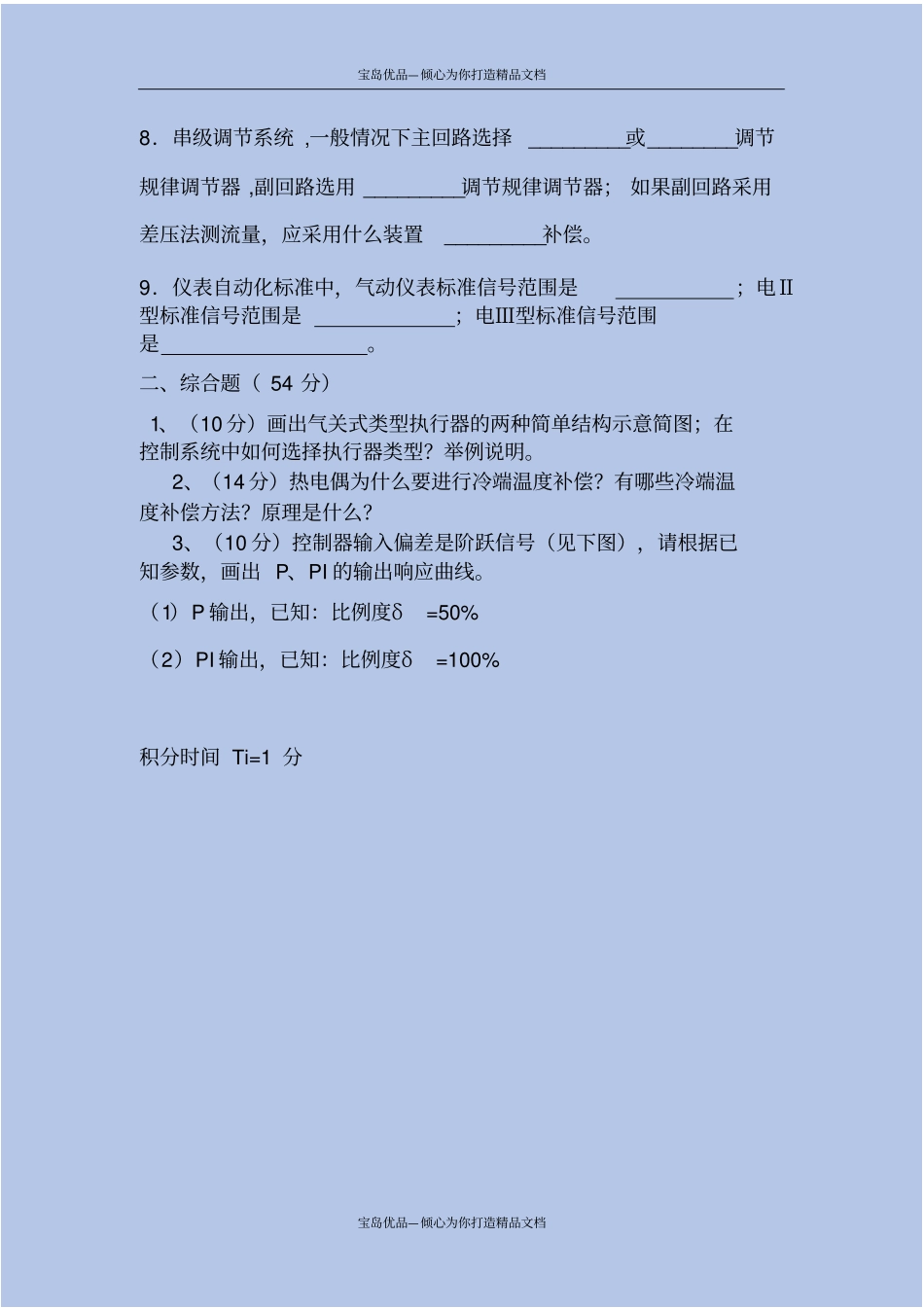

宝岛优品—倾心为你打造精品文档宝岛优品—倾心为你打造精品文档《化工仪表与自动化》课程测试试题一一、填空题（ 36 分）1、 过程控制系统是由 ______、______、______和______等环节组成。2、 过程控制系统中按被控参数的名称来分有_______、________、_______、_______等控制系统。3、 目前求取过程数学模型的方法有两种。其中一种是根据过程的内在机理，通过_____和_____物料平衡关系， 用________的方法求取过程的数学模型。4、控制对象的干扰通道的动态特性对过渡过程的影响是:干扰通道的时间常数愈大 ,对被控变量的影响 ____________;干扰通道容量滞后愈多,则调节质量 ____________;干扰通道的纯滞后对调节质量_______________________。5、 选择控制方案时，总是力图使调节通道的放大倍数 （增益）______干扰通道的放大倍数（增益）。6．某调节系统采用比例积分作用调节器，先用纯比例调整到合适的调节输出， 再加入积分作用的后， 应_____________,才能使稳定性不变。7．描述控制系统的品质指标的参数有、和等。宝岛优品—倾心为你打造精品文档宝岛优品—倾心为你打造精品文档8．串级调节系统 ,一般情况下主回路选择_________或________调节规律调节器 ,副回路选用 _________调节规律调节器； 如果副回路采用差压法测流量，应采用什么装置_________补偿。9．仪表自动化标准中，气动仪表标准信号范围是；电Ⅱ型标准信号范围是；电Ⅲ型标准信号范围是。二、综合题（ 54 分）1、（10 分）画出气关式类型执行器的两种简单结构示意简图；在控制系统中如何选择执行器类型？举例说明。2、（14 分）热电偶为什么要进行冷端温度补偿？有哪些冷端温度补偿方法？原理是什么？3、（10 分）控制器输入偏差是阶跃信号（见下图），请根据已知参数，画出 P、PI 的输出响应曲线。（1）P 输出，已知：比例度δ=50%（2）PI 输出，已知：比例度δ=100% 积分时间 Ti=1 分宝岛优品—倾心为你打造精品文档宝岛优品—倾心为你打造精品文档4、(20 分)下图为加热炉装置，工艺要求利用燃料量来控制炉出口介质温度 t(简单控制系统 )；①指出构成控制系统时的被控变量、控制变量、 干扰量是什么？②在下图中画出控制流程图；③选择执行器的气开、气关类型以及控制器的作用方向；④画出简单控制系统方框图；⑤简单说明该系统克服干扰的过程（可设温度t 升高，分析调节动作过程）。宝岛优品—倾心为你打造精品文档宝岛优品—倾心为你...
