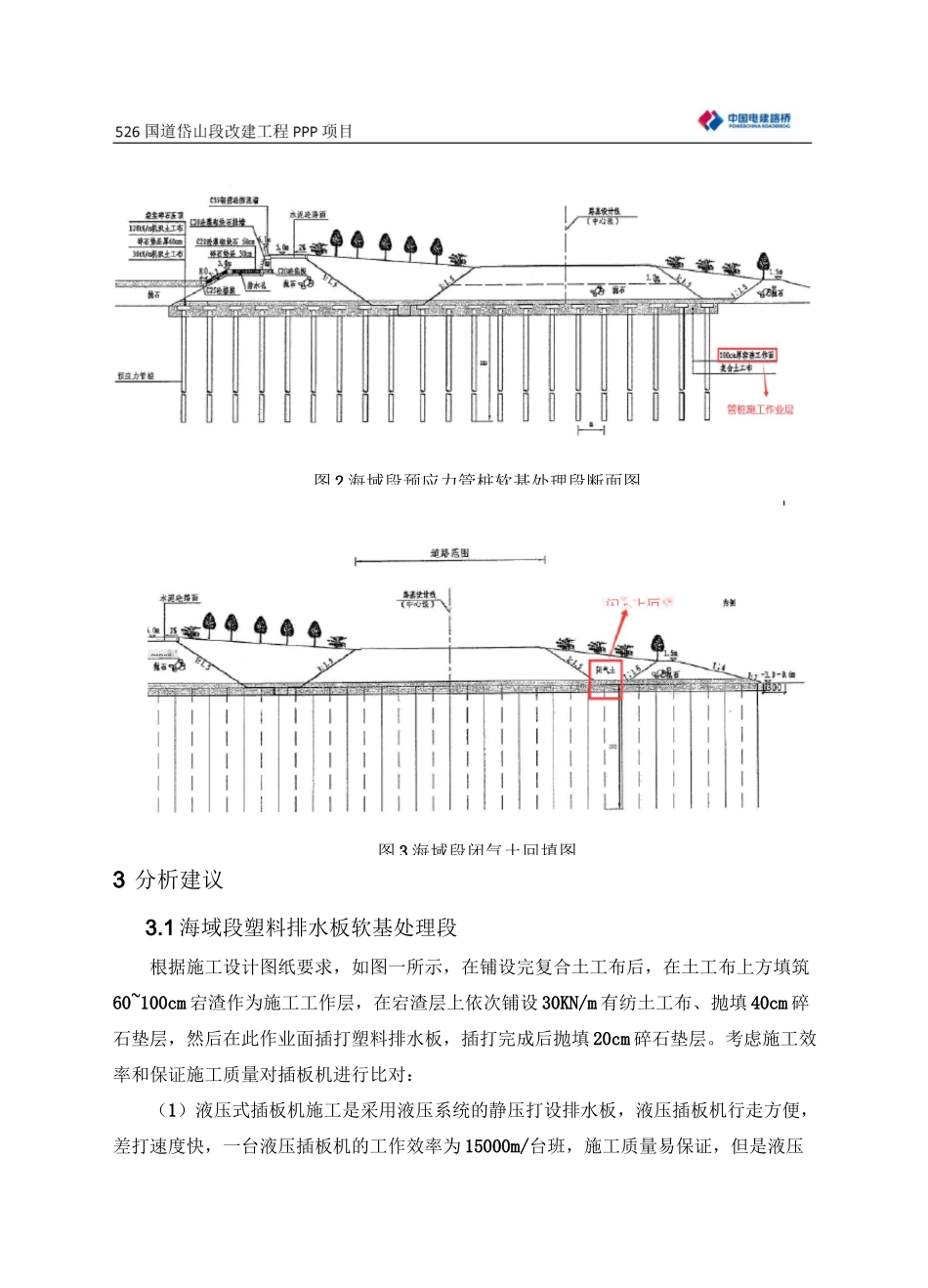

526 国道岱山段改建工程 PPP 项目施工图纸优化建议方案m 国电建路桥POWERCHINAROADBRIDGE中电建路桥集团有限公司526 国道岱山段改建工程 PPP 项目总承包部一工区二◦一八年三月526 国道岱山段改建工程 PPP 项目3 分析建议3.1 海域段塑料排水板软基处理段根据施工设计图纸要求，如图一所示，在铺设完复合土工布后，在土工布上方填筑60~100cm 宕渣作为施工工作层，在宕渣层上依次铺设 30KN/m 有纺土工布、抛填 40cm 碎石垫层，然后在此作业面插打塑料排水板，插打完成后抛填 20cm 碎石垫层。考虑施工效率和保证施工质量对插板机进行比对：（1）液压式插板机施工是采用液压系统的静压打设排水板，液压插板机行走方便，差打速度快，一台液压插板机的工作效率为 15000m/台班，施工质量易保证，但是液压图 2 海域段预应力管桩软基处理段断面图闪 r 上叵C3Dft£r图 3 海域段闭气土回填图526 国道岱山段改建工程 PPP 项目插板机穿透土质较硬的地层的能力较差。4^申国 QBEff526 国道岱山段改建工程 PPP 项目4^msQSEffSOviAMM«M4CC526 国道岱山段改建工程 PPP 项目3.3 海域段桥头及涵底地基处理根据施工设计图纸，部分海域段桥头及涵底软基施工采用塑料排水板软基处理的方式，在超载预压后进行二次开挖，然后进行基础及结构物的施工。考虑到超载预压期过长，并且沉降量过大对后期桥头跳车现象不能够有效的规避，建议将海域段涉及桥头及涵底软基处理采用塑料排水板段（见表 1）更改为预应力管桩处理。表 1 海域段涉及桥头及涵底塑料排水板软基处理段结构物统计表巾国卑崔惘唏526 国道岱山段改建工程 PPP 项目4 优化建议汇总综上所述，为保证施工工期及施工质量，建议本标段：(1) 建议取消塑料排水板软基处理段宕渣层，将原 60cm 厚碎石垫层改为 100cm 厚并下移至涂面作为插板工作面；(2) 建议预应力管桩软基处理段抬高宕渣作业层厚度至 2m；(3) 建议塑料排水板软基处理桥头及涵底段改为预应力管桩处理；(4) 闭气土回填不能达到闭气效果。
