桥梁设计基本知识VIP免费

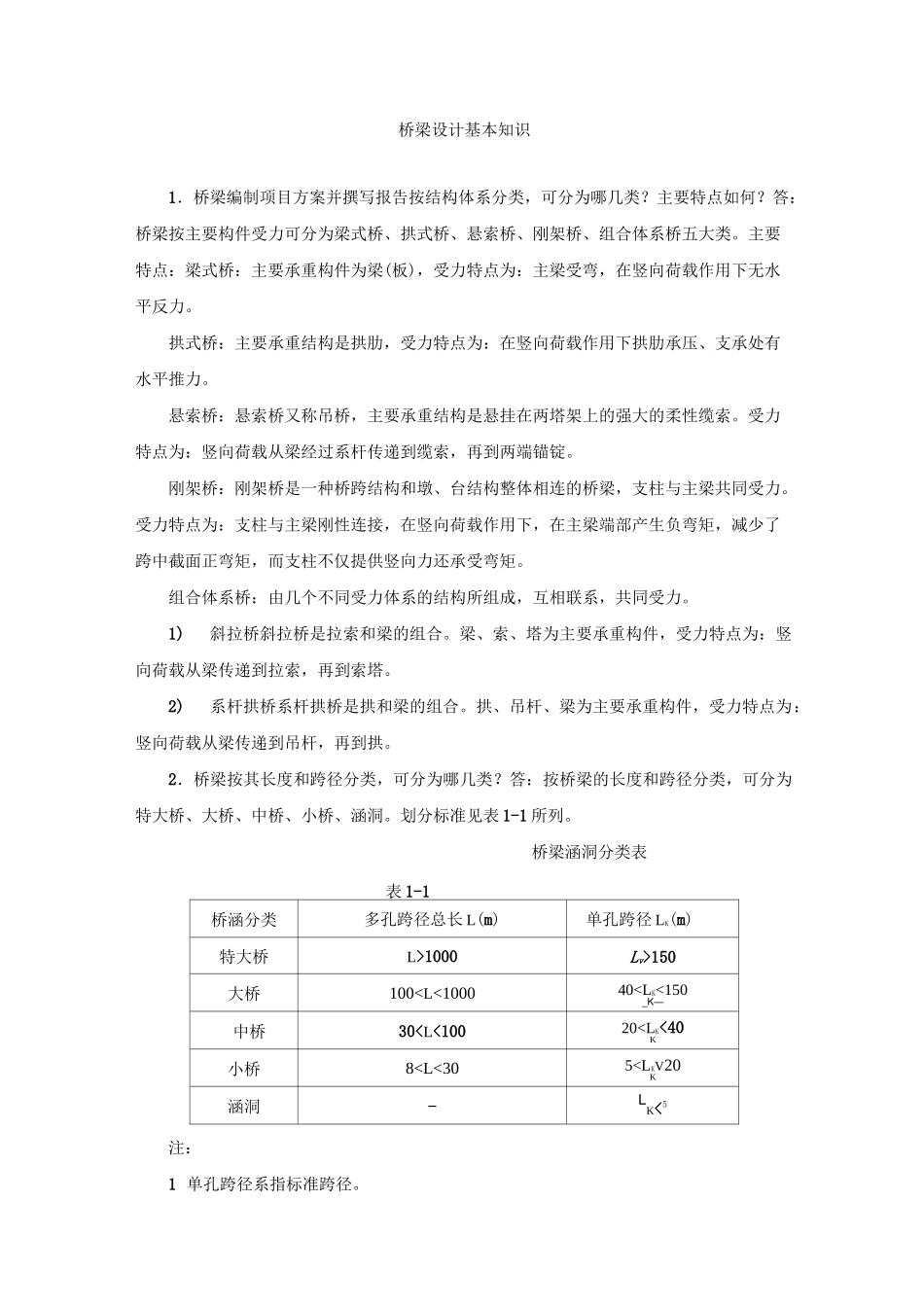

桥梁设计基本知识_第1页
1/5

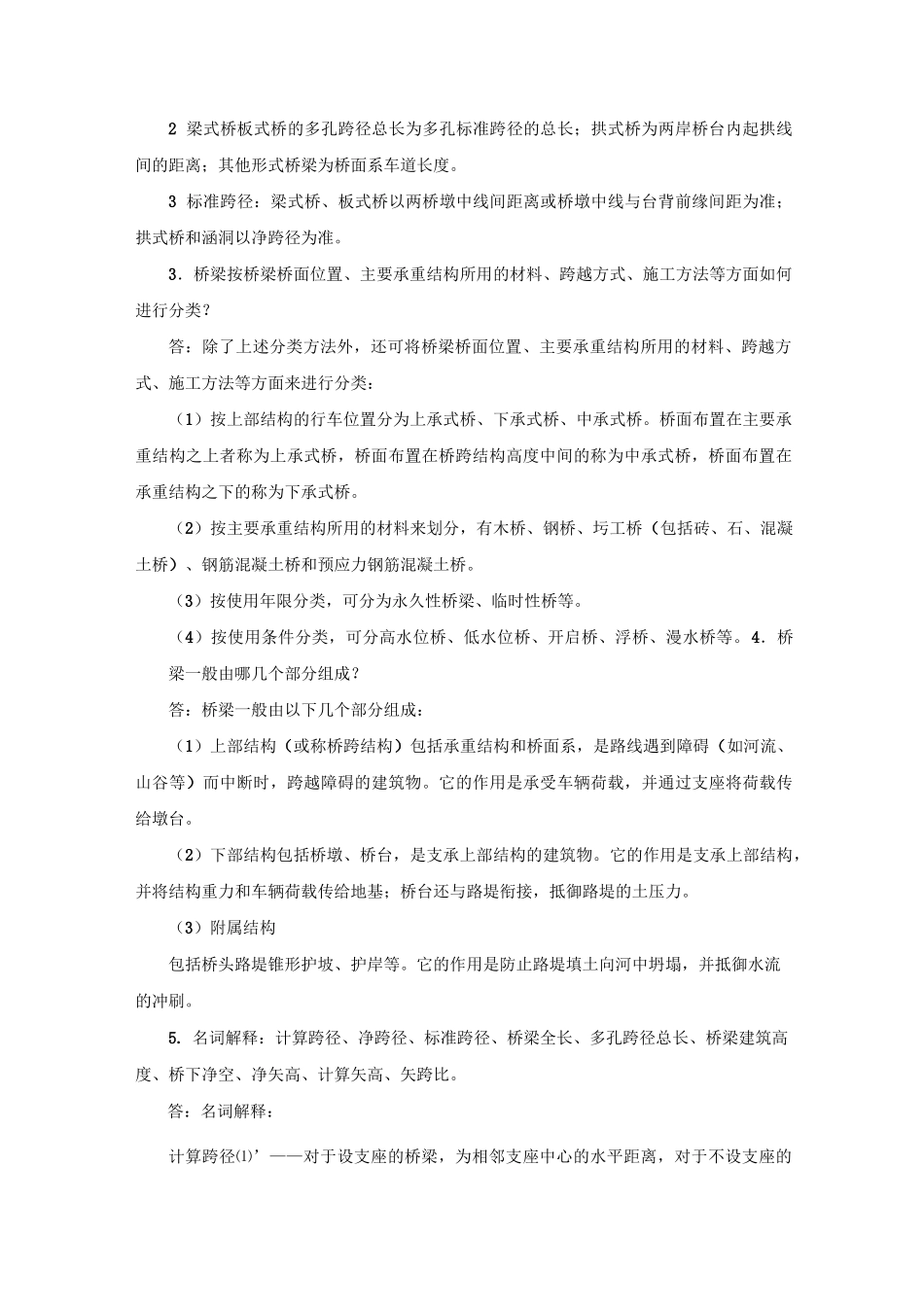

桥梁设计基本知识_第2页
2/5
桥梁设计基本知识_第3页
3/5
桥梁设计基本知识1.桥梁编制项目方案并撰写报告按结构体系分类,可分为哪几类?主要特点如何?答:桥梁按主要构件受力可分为梁式桥、拱式桥、悬索桥、刚架桥、组合体系桥五大类。主要特点:梁式桥:主要承重构件为梁(板),受力特点为:主梁受弯,在竖向荷载作用下无水平反力。拱式桥:主要承重结构是拱肋,受力特点为:在竖向荷载作用下拱肋承压、支承处有水平推力。悬索桥:悬索桥又称吊桥,主要承重结构是悬挂在两塔架上的强大的柔性缆索。受力特点为:竖向荷载从梁经过系杆传递到缆索,再到两端锚锭。刚架桥:刚架桥是一种桥跨结构和墩、台结构整体相连的桥梁,支柱与主梁共同受力。受力特点为:支柱与主梁刚性连接,在竖向荷载作用下,在主梁端部产生负弯矩,减少了跨中截面正弯矩,而支柱不仅提供竖向力还承受弯矩。组合体系桥:由几个不同受力体系的结构所组成,互相联系,共同受力。1)斜拉桥斜拉桥是拉索和梁的组合。梁、索、塔为主要承重构件,受力特点为:竖向荷载从梁传递到拉索,再到索塔。2)系杆拱桥系杆拱桥是拱和梁的组合。拱、吊杆、梁为主要承重构件,受力特点为:竖向荷载从梁传递到吊杆,再到拱。2.桥梁按其长度和跨径分类,可分为哪几类?答:按桥梁的长度和跨径分类,可分为特大桥、大桥、中桥、小桥、涵洞。划分标准见表 1-1 所列。桥梁涵洞分类表表 1-1桥涵分类多孔跨径总长 L(m)单孔跨径 LK(m)特大桥L>1000Lv>150大桥100
