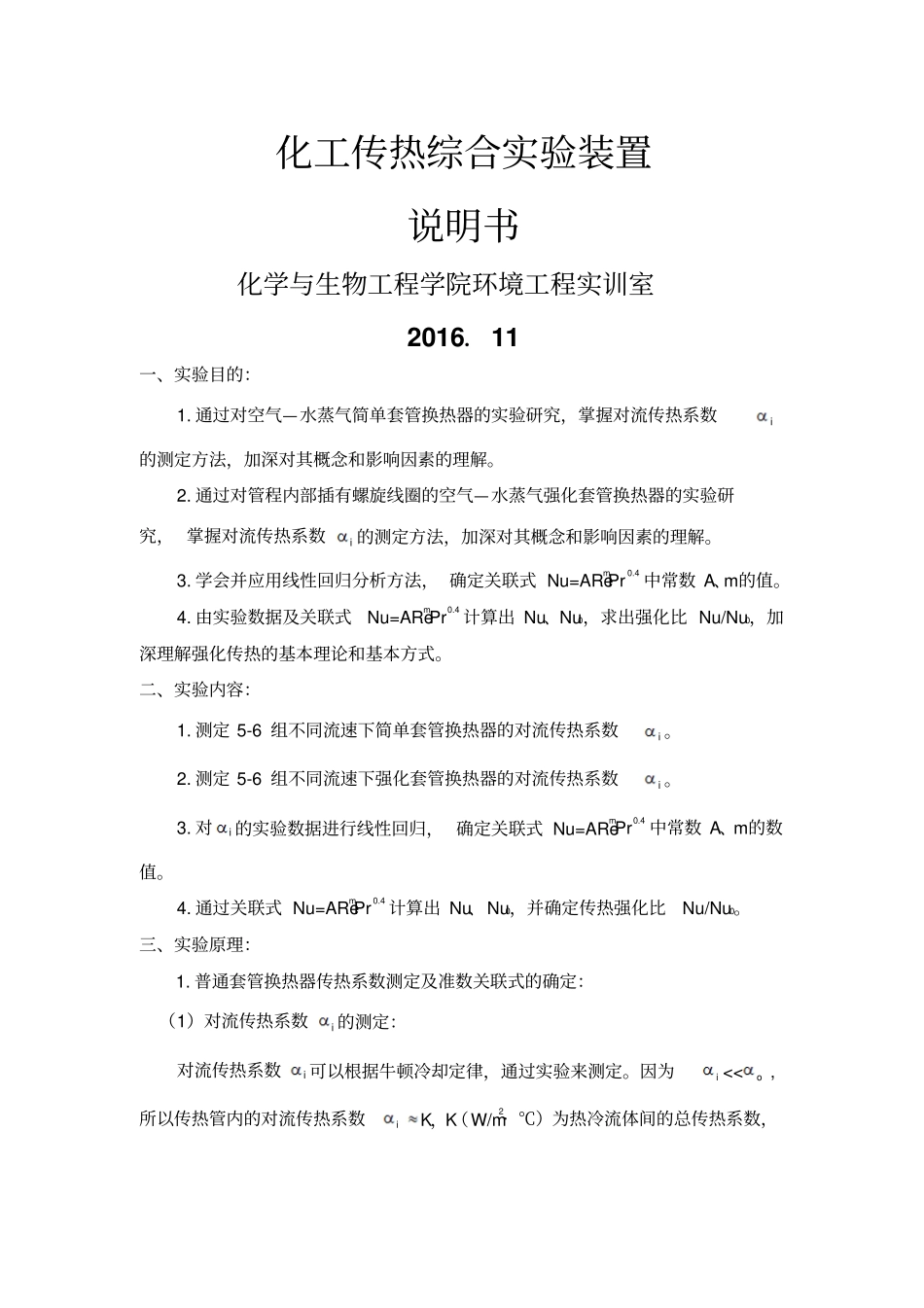

化工传热综合实验装置说明书化学与生物工程学院环境工程实训室2016．11一、实验目的：1. 通过对空气—水蒸气简单套管换热器的实验研究，掌握对流传热系数i的测定方法，加深对其概念和影响因素的理解。2. 通过对管程内部插有螺旋线圈的空气—水蒸气强化套管换热器的实验研究， 掌握对流传热系数i 的测定方法，加深对其概念和影响因素的理解。3. 学会并应用线性回归分析方法， 确定关联式 Nu=ARemPr0.4 中常数 A、m的值。4. 由实验数据及关联式Nu=ARemPr0.4 计算出 Nu、Nu0，求出强化比 Nu/Nu0，加深理解强化传热的基本理论和基本方式。二、实验内容：1. 测定 5-6 组不同流速下简单套管换热器的对流传热系数i 。2. 测定 5-6 组不同流速下强化套管换热器的对流传热系数i 。3. 对i 的实验数据进行线性回归， 确定关联式 Nu=ARemPr0.4 中常数 A、m的数值。4. 通过关联式 Nu=ARemPr0.4 计算出 Nu、Nu0，并确定传热强化比Nu/Nu0。三、实验原理：1. 普通套管换热器传热系数测定及准数关联式的确定：（1）对流传热系数i 的测定：对流传热系数i 可以根据牛顿冷却定律，通过实验来测定。因为i <
