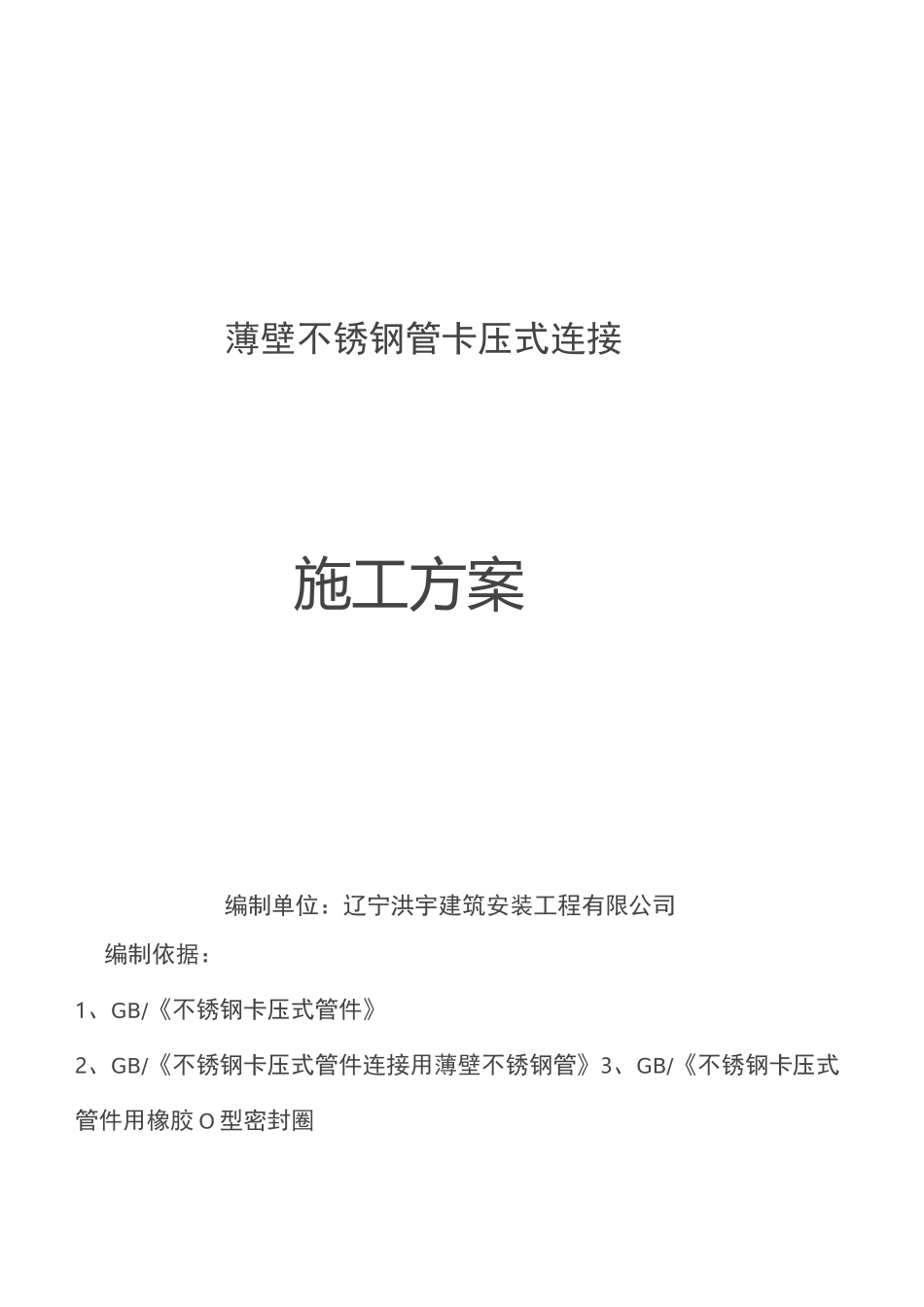

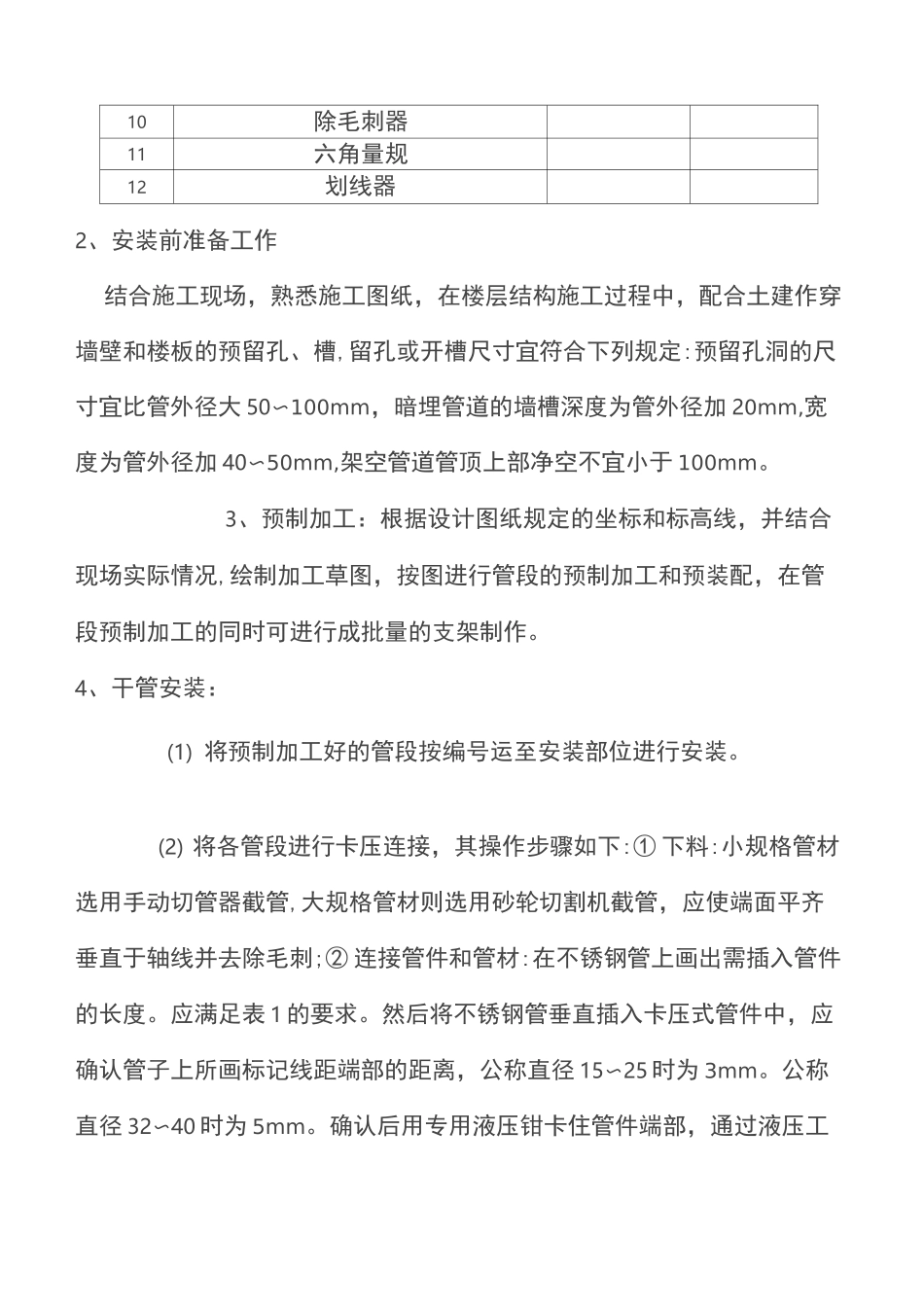

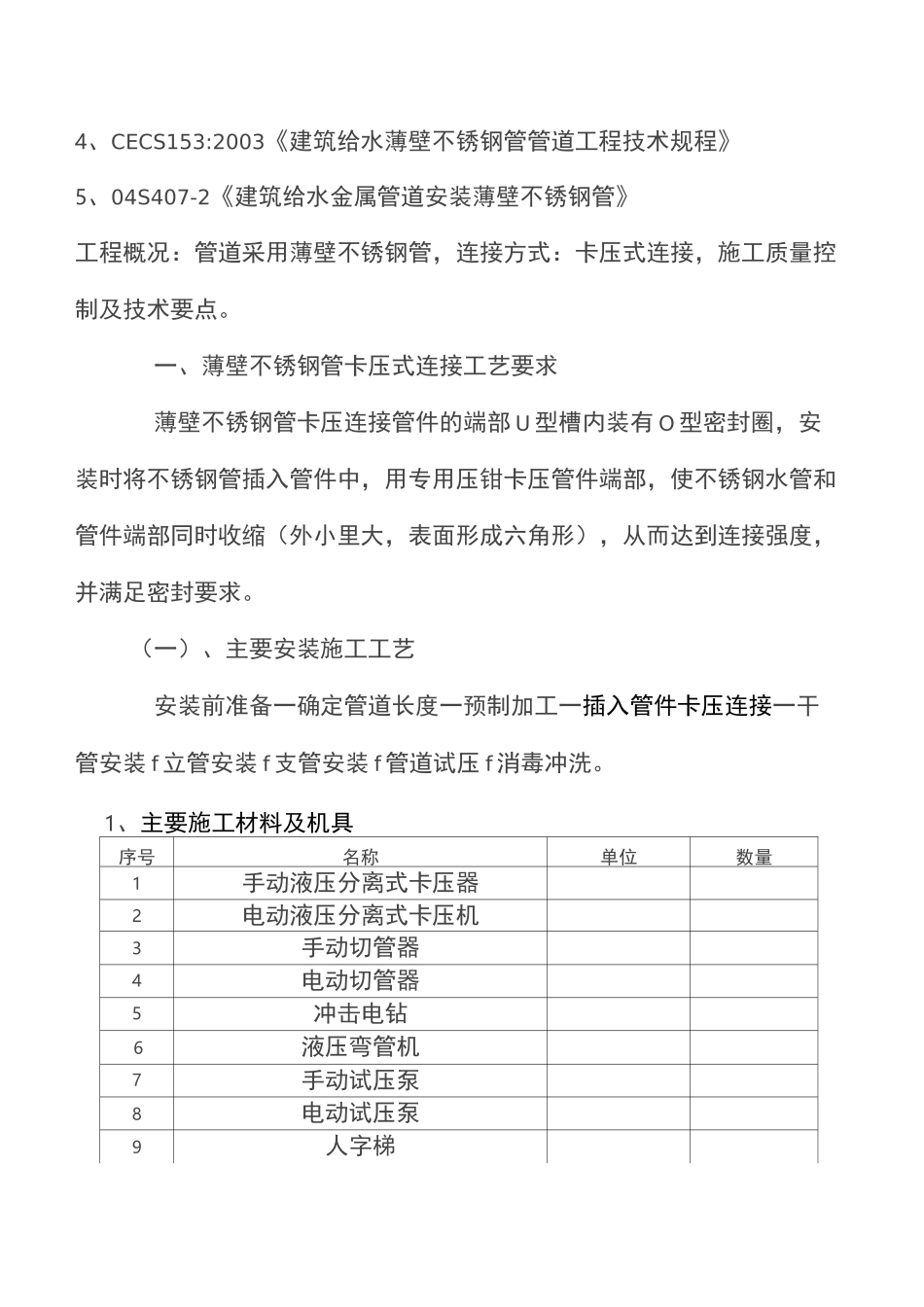

薄壁不锈钢管卡压式连接施工方案编制单位：辽宁洪宇建筑安装工程有限公司编制依据：1、GB/《不锈钢卡压式管件》2、GB/《不锈钢卡压式管件连接用薄壁不锈钢管》3、GB/《不锈钢卡压式管件用橡胶 O 型密封圈4、CECS153:2003《建筑给水薄壁不锈钢管管道工程技术规程》5、04S407-2《建筑给水金属管道安装薄壁不锈钢管》工程概况：管道采用薄壁不锈钢管，连接方式：卡压式连接，施工质量控制及技术要点。一、薄壁不锈钢管卡压式连接工艺要求薄壁不锈钢管卡压连接管件的端部 U 型槽内装有 O 型密封圈，安装时将不锈钢管插入管件中，用专用压钳卡压管件端部，使不锈钢水管和管件端部同时收缩（外小里大，表面形成六角形），从而达到连接强度，并满足密封要求。（一）、主要安装施工工艺安装前准备一确定管道长度一预制加工一插入管件卡压连接一干管安装 f 立管安装 f 支管安装 f 管道试压 f 消毒冲洗。1、主要施工材料及机具序号名称单位数量1手动液压分离式卡压器2电动液压分离式卡压机3手动切管器4电动切管器5冲击电钻6液压弯管机7手动试压泵8电动试压泵9人字梯10除毛刺器11六角量规12划线器2、安装前准备工作结合施工现场，熟悉施工图纸，在楼层结构施工过程中，配合土建作穿墙壁和楼板的预留孔、槽,留孔或开槽尺寸宜符合下列规定:预留孔洞的尺寸宜比管外径大 50〜100mm，暗埋管道的墙槽深度为管外径加 20mm,宽度为管外径加 40〜50mm,架空管道管顶上部净空不宜小于 100mm。3、预制加工：根据设计图纸规定的坐标和标高线，并结合现场实际情况,绘制加工草图，按图进行管段的预制加工和预装配，在管段预制加工的同时可进行成批量的支架制作。4、干管安装：(1) 将预制加工好的管段按编号运至安装部位进行安装。(2) 将各管段进行卡压连接，其操作步骤如下:① 下料:小规格管材选用手动切管器截管,大规格管材则选用砂轮切割机截管，应使端面平齐垂直于轴线并去除毛刺;② 连接管件和管材:在不锈钢管上画出需插入管件的长度。应满足表 1 的要求。然后将不锈钢管垂直插入卡压式管件中，应确认管子上所画标记线距端部的距离，公称直径 15〜25 时为 3mm。公称直径 32〜40 时为 5mm。确认后用专用液压钳卡住管件端部，通过液压工具加压完成管道的卡压连接。加压值分别为:管径 DN25〜40 的5MPa,DN15〜20 的为 4MPa。(3) 管道固定:用管卡、型钢将管道固定在墙或梁上，不得有松动现象，公称直径 W25mm 的管道安装时可采用塑料管卡...
