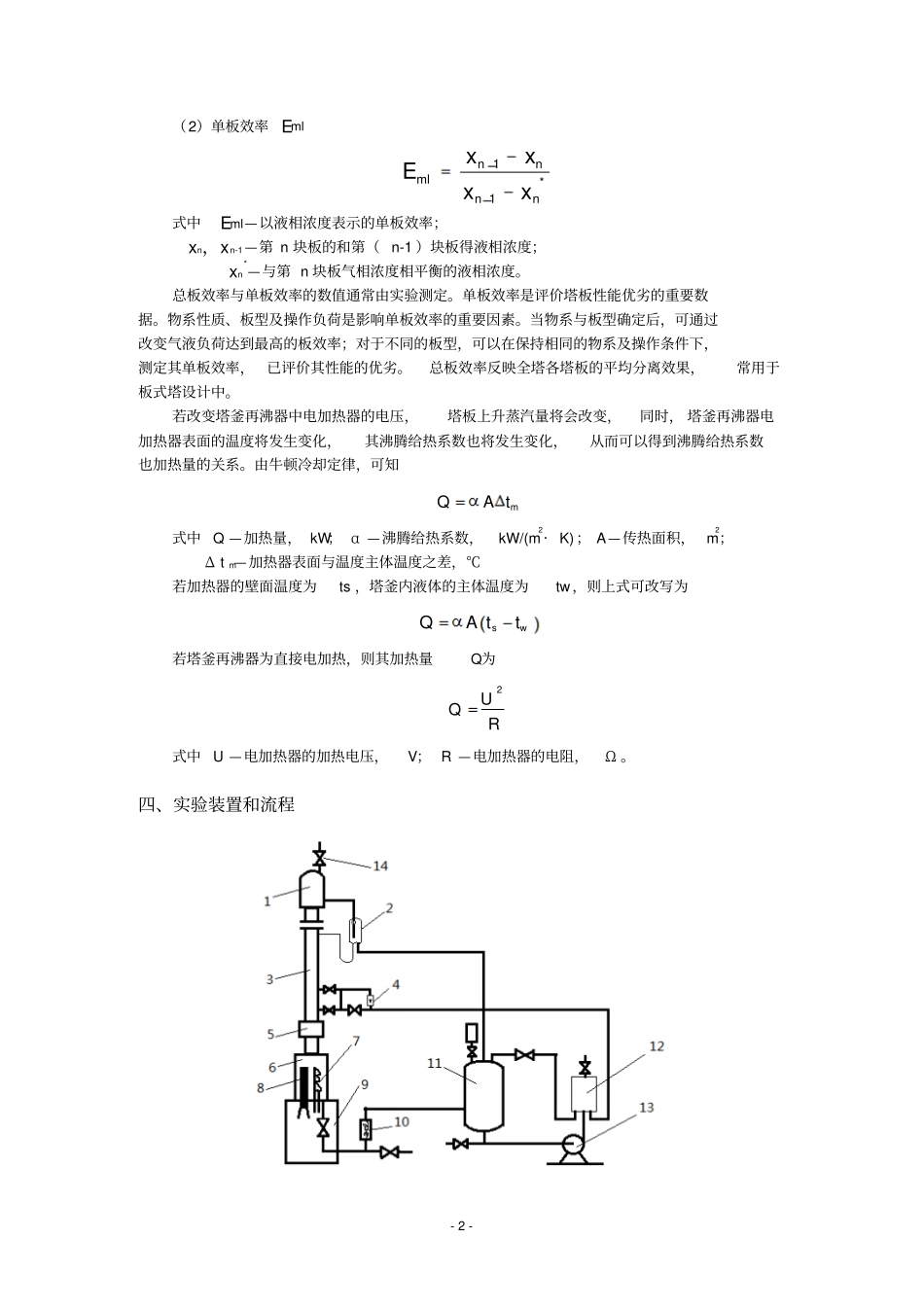

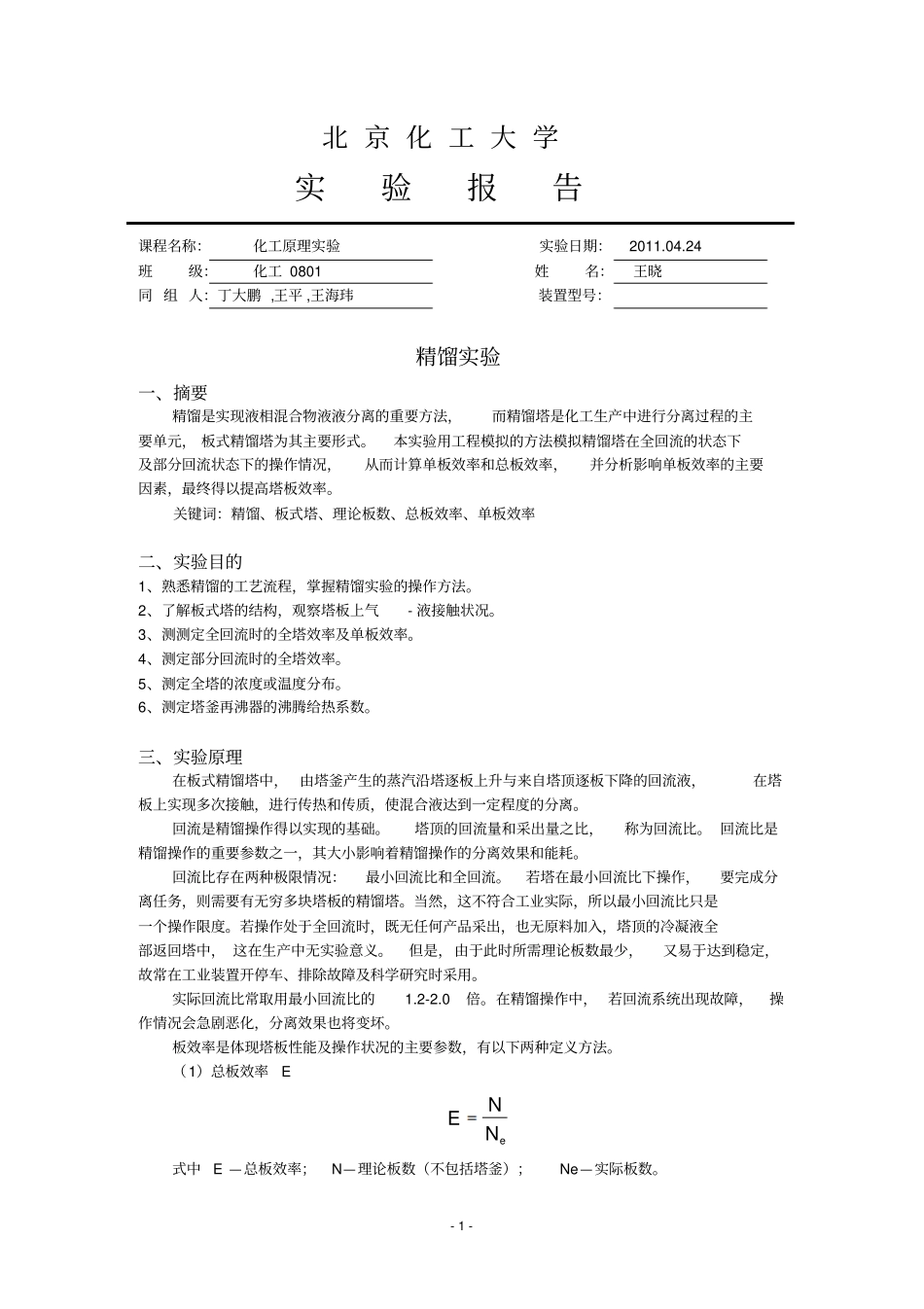

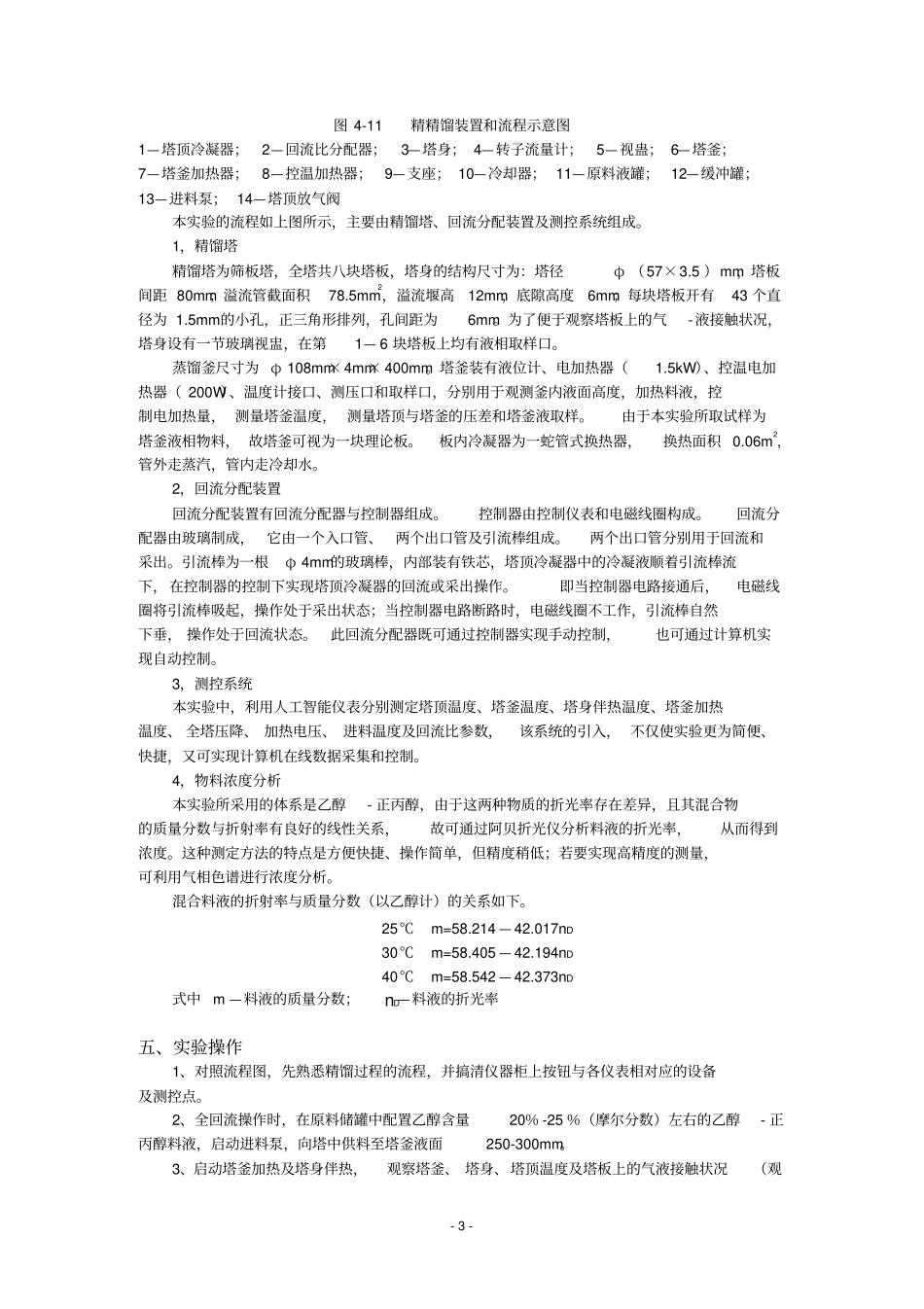

- 1 - 北 京 化 工 大 学实验报告课程名称：化工原理实验实验日期：2011.04.24 班级：化工 0801 姓名：王晓同 组 人：丁大鹏 ,王平 ,王海玮装置型号：精馏实验一、摘要精馏是实现液相混合物液液分离的重要方法，而精馏塔是化工生产中进行分离过程的主要单元， 板式精馏塔为其主要形式。本实验用工程模拟的方法模拟精馏塔在全回流的状态下及部分回流状态下的操作情况，从而计算单板效率和总板效率，并分析影响单板效率的主要因素，最终得以提高塔板效率。关键词：精馏、板式塔、理论板数、总板效率、单板效率二、实验目的1、熟悉精馏的工艺流程，掌握精馏实验的操作方法。2、了解板式塔的结构，观察塔板上气- 液接触状况。3、测测定全回流时的全塔效率及单板效率。4、测定部分回流时的全塔效率。5、测定全塔的浓度或温度分布。6、测定塔釜再沸器的沸腾给热系数。三、实验原理在板式精馏塔中， 由塔釜产生的蒸汽沿塔逐板上升与来自塔顶逐板下降的回流液，在塔板上实现多次接触，进行传热和传质，使混合液达到一定程度的分离。回流是精馏操作得以实现的基础。塔顶的回流量和采出量之比，称为回流比。 回流比是精馏操作的重要参数之一，其大小影响着精馏操作的分离效果和能耗。回流比存在两种极限情况：最小回流比和全回流。若塔在最小回流比下操作，要完成分离任务，则需要有无穷多块塔板的精馏塔。当然，这不符合工业实际，所以最小回流比只是一个操作限度。若操作处于全回流时，既无任何产品采出，也无原料加入，塔顶的冷凝液全部返回塔中， 这在生产中无实验意义。但是，由于此时所需理论板数最少，又易于达到稳定，故常在工业装置开停车、排除故障及科学研究时采用。实际回流比常取用最小回流比的1.2-2.0倍。在精馏操作中， 若回流系统出现故障，操作情况会急剧恶化，分离效果也将变坏。板效率是体现塔板性能及操作状况的主要参数，有以下两种定义方法。（1）总板效率E eNEN式中 E —总板效率； N—理论板数（不包括塔釜）； Ne—实际板数。- 2 - （2）单板效率 Eml 1*1nnmlnnxxExx式中Eml—以液相浓度表示的单板效率；xn，xn-1—第 n 块板的和第（ n-1 ）块板得液相浓度；xn*—与第 n 块板气相浓度相平衡的液相浓度。总板效率与单板效率的数值通常由实验测定。单板效率是评价塔板性能优劣的重要数据。物系性质、板型及操作负荷是影响单板效率的重要因素。当物系与板型确定后，可通过改变气液负荷达到最高的...
