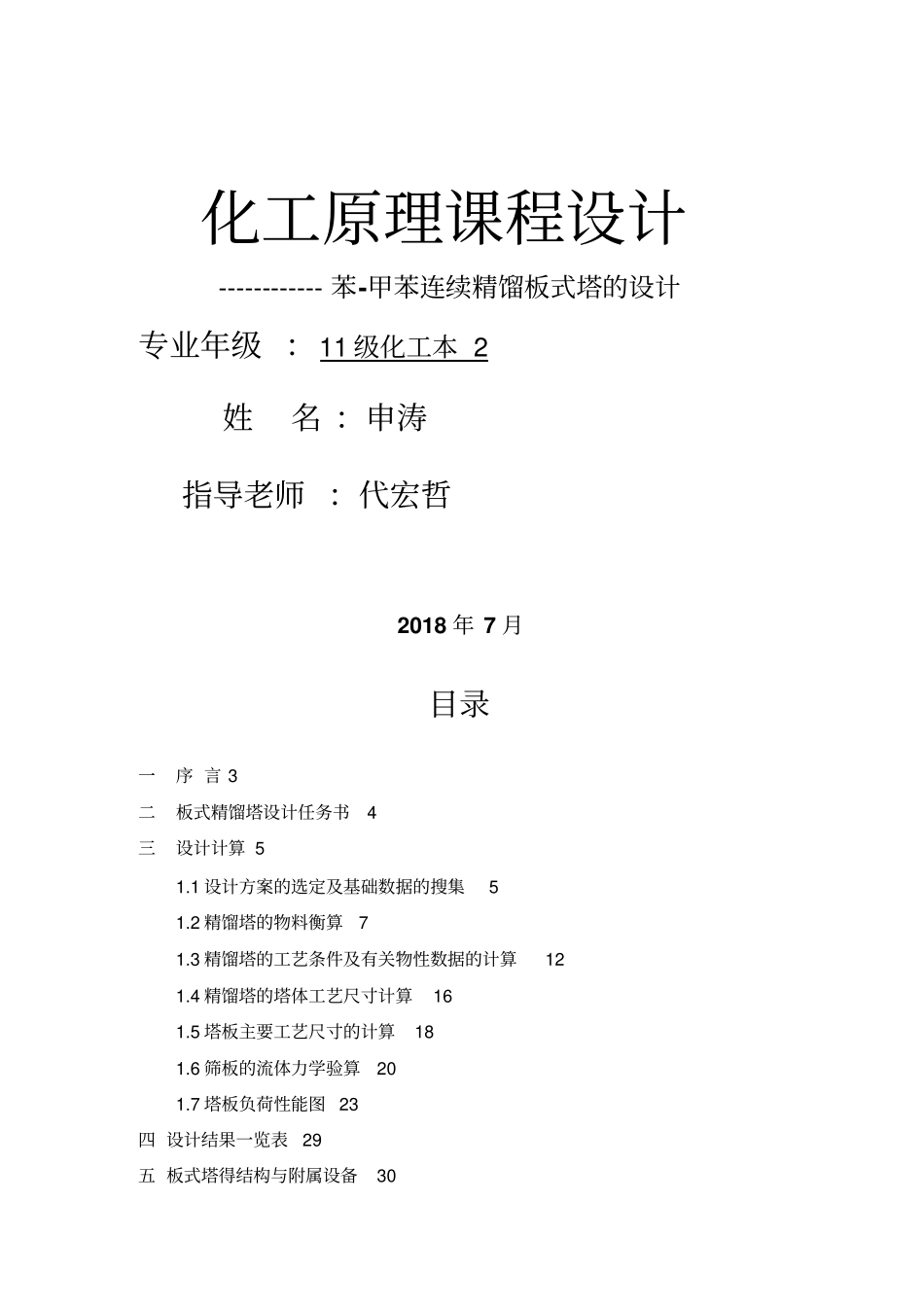

化工原理课程设计方案苯甲苯板式精馏塔设计方案_第1页
1/35

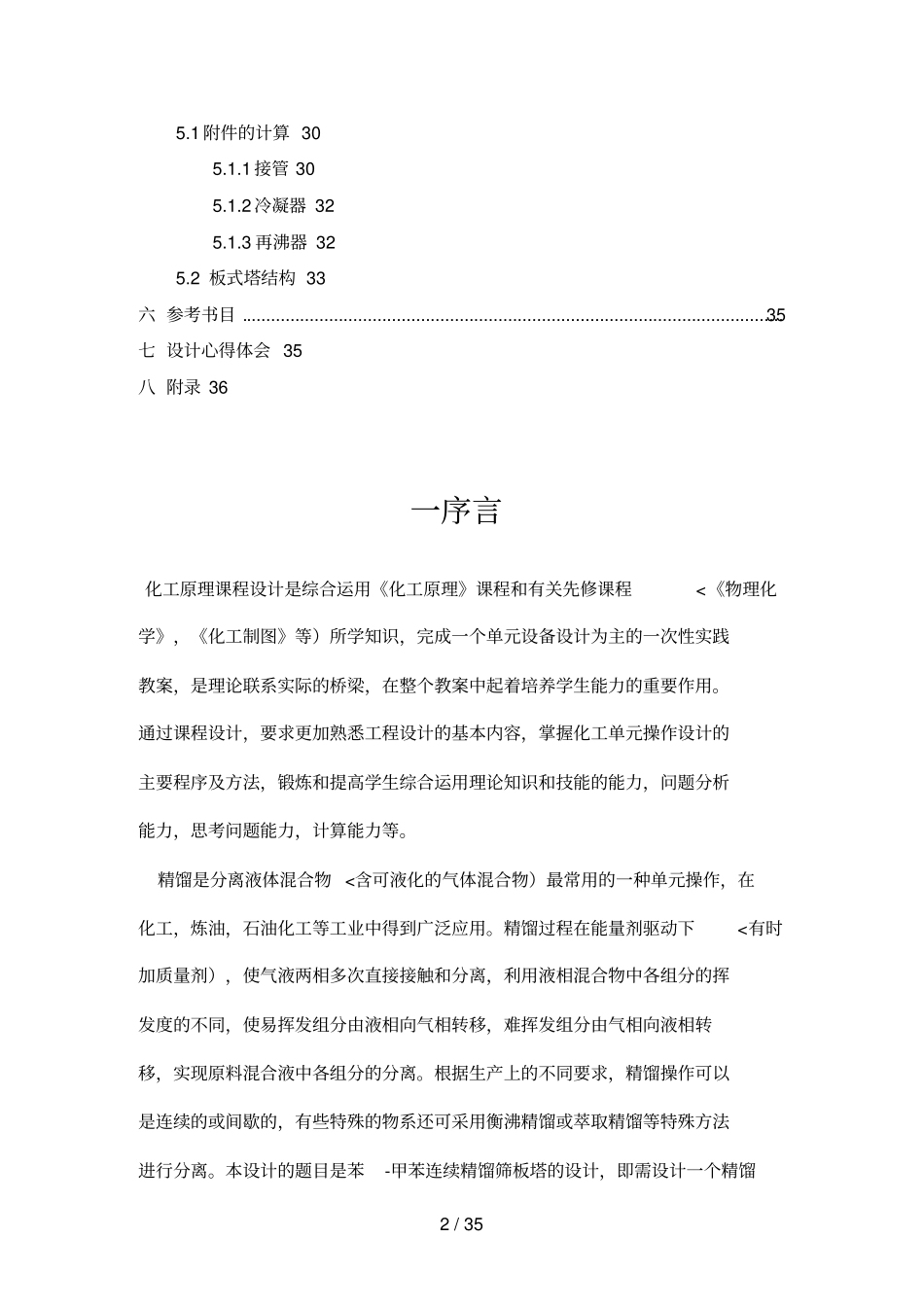

化工原理课程设计方案苯甲苯板式精馏塔设计方案_第2页
2/35

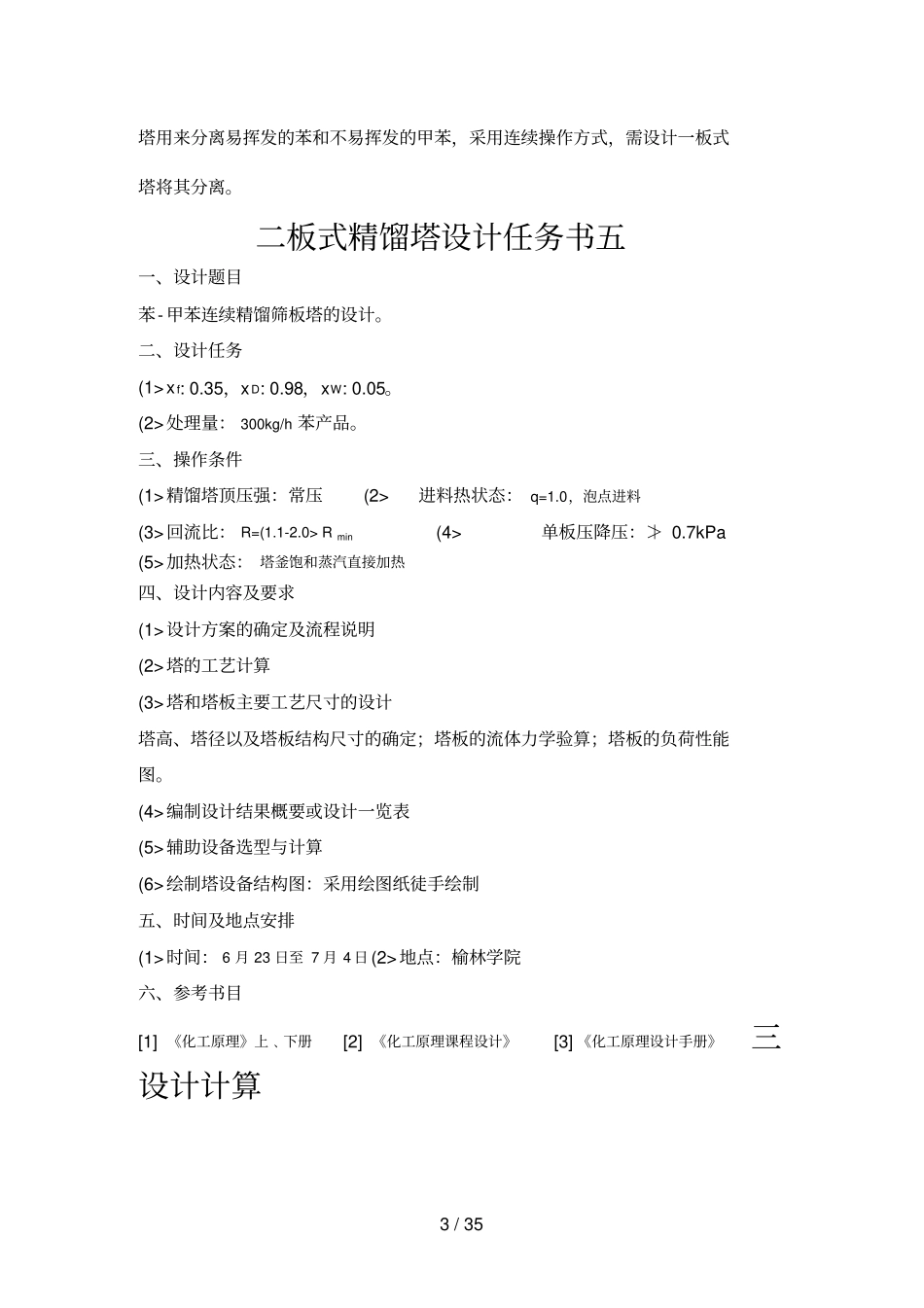

化工原理课程设计方案苯甲苯板式精馏塔设计方案_第3页
3/35
化工原理课程设计------------ 苯-甲苯连续精馏板式塔的设计专业年级 :11 级化工本 2姓名 :申涛指导老师 :代宏哲2018 年 7 月目录一序 言 3二板式精馏塔设计任务书4三设计计算 51.1 设计方案的选定及基础数据的搜集5 1.2 精馏塔的物料衡算7 1.3 精馏塔的工艺条件及有关物性数据的计算12 1.4 精馏塔的塔体工艺尺寸计算16 1.5 塔板主要工艺尺寸的计算18 1.6 筛板的流体力学验算20 1.7 塔板负荷性能图 23 四 设计结果一览表29 五 板式塔得结构与附属设备30 2 / 35 5.1 附件的计算 30 5.1.1 接管 30 5.1.2 冷凝器 32 5.1.3 再沸器 32 5.2 板式塔结构 33 六 参考书目 ................................................................................................................ 35 七 设计心得体会 35 八 附录 36 一序言化工原理课程设计是综合运用《化工原理》课程和有关先修课程<《物理化学》,《化工制图》等)所学知识,完成一个单元设备设计为主的一次性实践教案,是理论联系实际的桥梁,在整个教案中起着培养学生能力的重要作用。通过课程设计,要求更加熟悉工程设计的基本内容,掌握化工单元操作设计的主要程序及方法,锻炼和提高学生综合运用理论知识和技能的能力,问题分析能力,思考问题能力,计算能力等。精馏是分离液体混合物 <含可液化的气体混合物)最常用的一种单元操作,在化工,炼油,石油化工等工业中得到广泛应用。精馏过程在能量剂驱动下<有时加质量剂),使气液两相多次直接接触和分离,利用液相混合物中各组分的挥发度的不同,使易挥发组分由液相向气相转移,难挥发组分由气相向液相转移,实现原料混合液中各组分的分离。根据生产上的不同要求,精馏操作可以是连续的或间歇的,有些特殊的物系还可采用衡沸精馏或萃取精馏等特殊方法进行分离。本设计的题目是苯-甲苯连续精馏筛板塔的设计,即需设计一个精馏3 / 35 塔用来分离易挥发的苯和不易挥发的甲苯,采用连续操作方式,需设计一板式塔将其分离。二板式精馏塔设计任务书五一、设计题目苯- 甲苯连续精馏筛板塔的设计。二、设计任务(1>x f: 0.35,x D: 0.98,xW: 0.05。(2>处理量: 300kg/h 苯产品。三、操作条件(1>精馏塔顶压强:常压 (2>进料热状态: q=1.0,泡点进料(3>回流比: R=(1.1-2.0> R min (4>单板压降压:≯ 0.7kPa (5>加热状态: 塔釜饱和蒸汽直接加热四、设计内容...
