化工原理课程设计方案苯甲苯精馏塔设计方案VIP免费

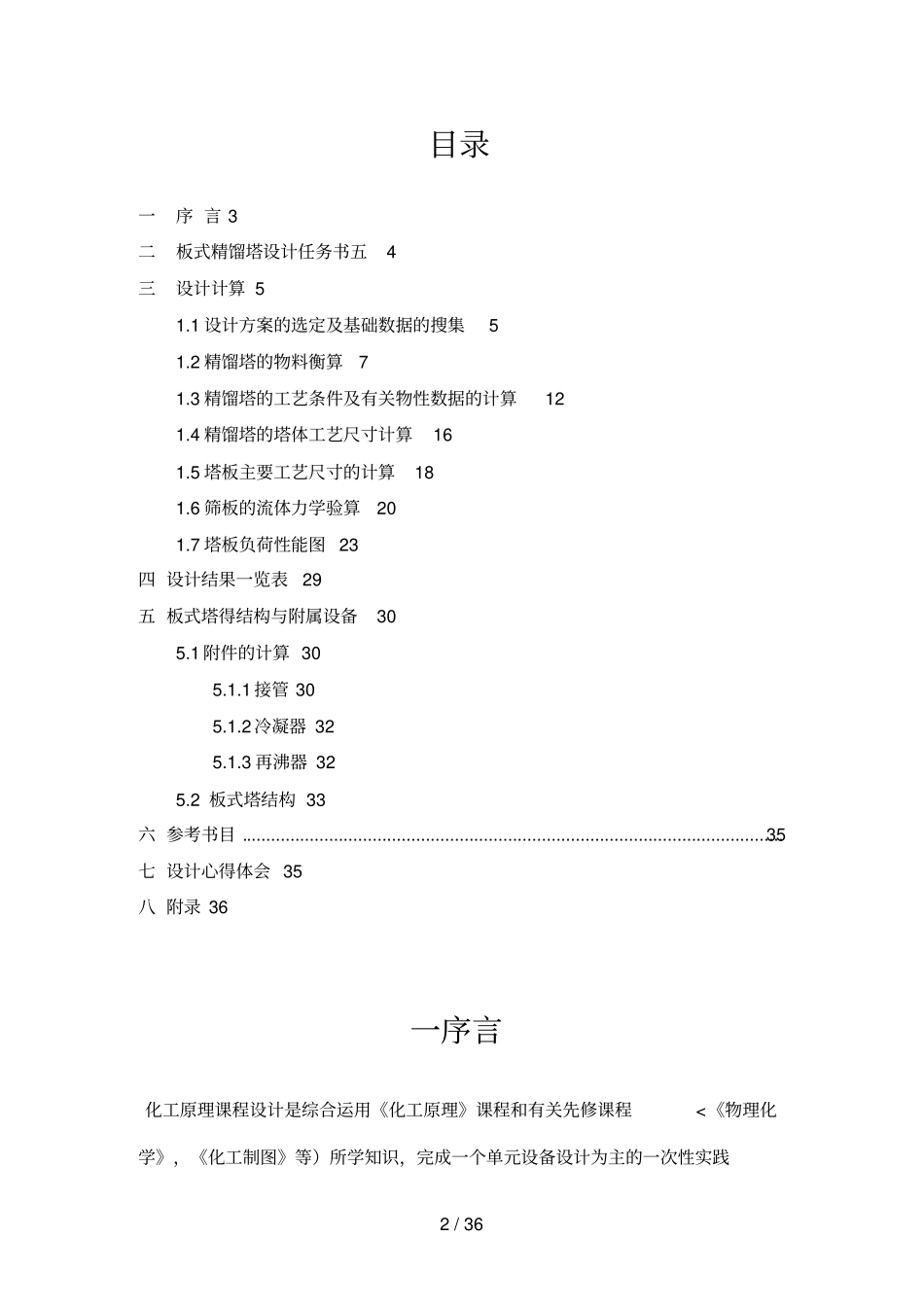

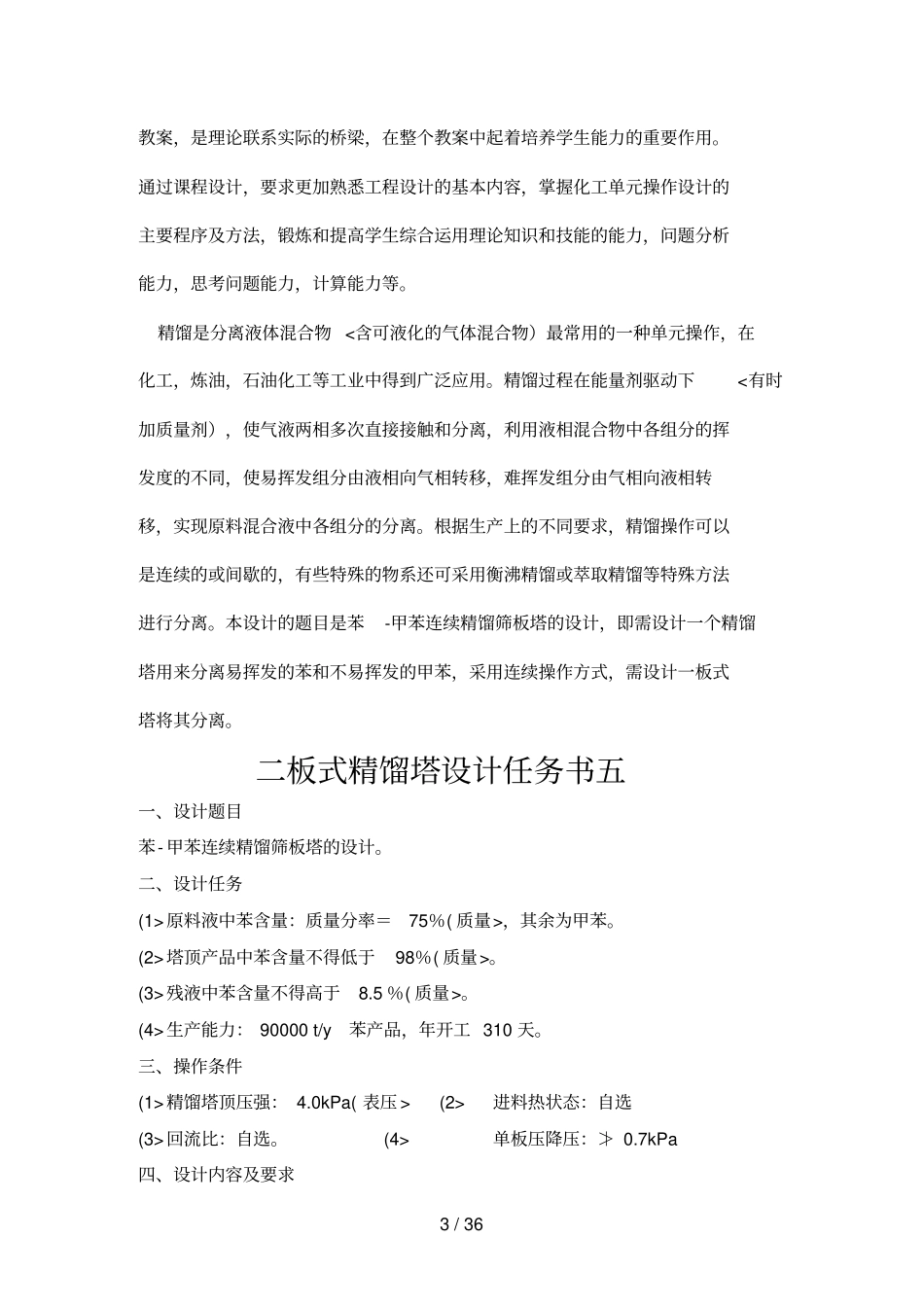

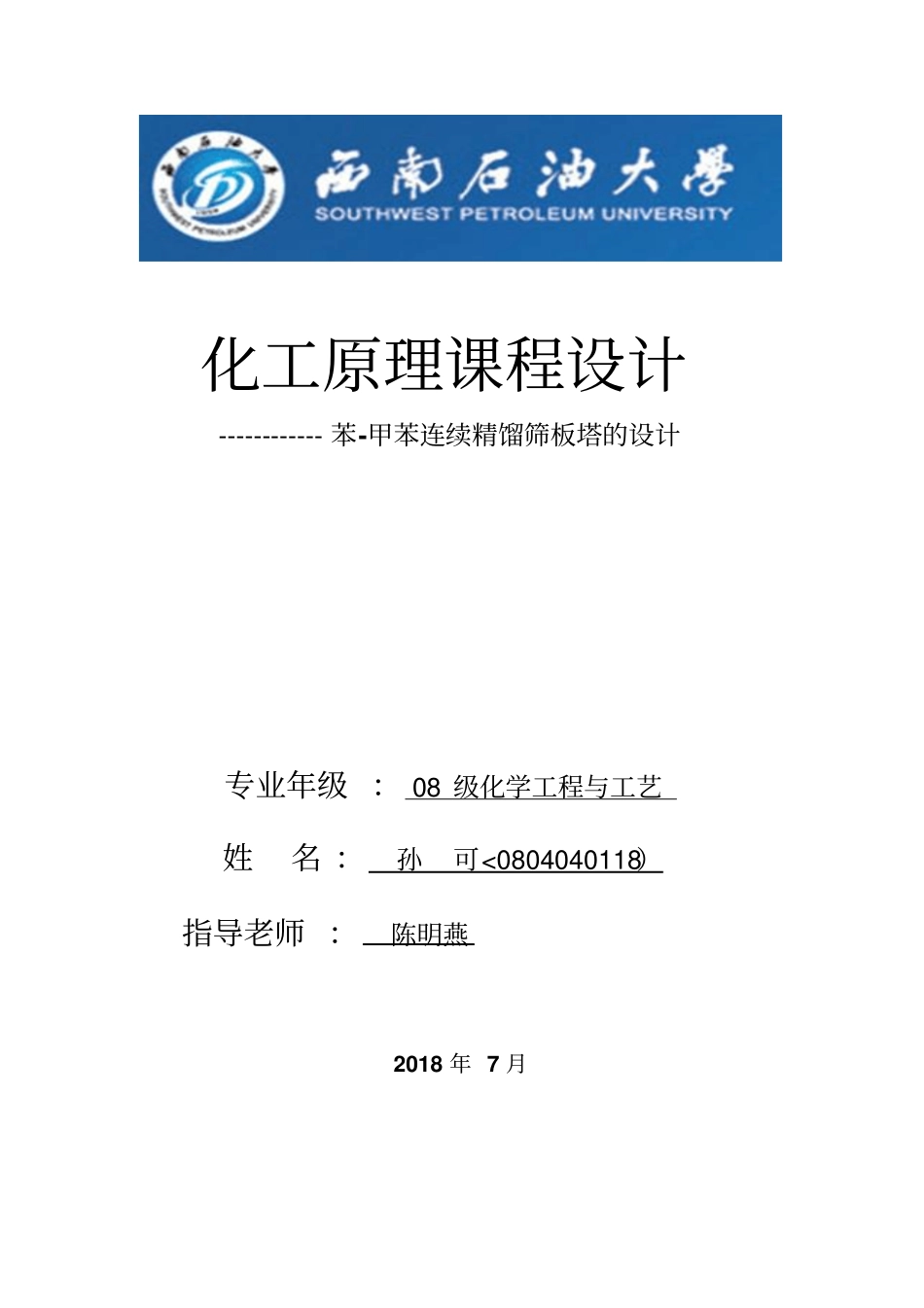

化工原理课程设计------------ 苯-甲苯连续精馏筛板塔的设计专业年级 ： 08 级化学工程与工艺姓名 ：孙可<0804040118）指导老师 ：陈明燕2018 年 7 月2 / 36 目录一序 言 3二板式精馏塔设计任务书五4三设计计算 51.1 设计方案的选定及基础数据的搜集5 1.2 精馏塔的物料衡算7 1.3 精馏塔的工艺条件及有关物性数据的计算12 1.4 精馏塔的塔体工艺尺寸计算16 1.5 塔板主要工艺尺寸的计算18 1.6 筛板的流体力学验算20 1.7 塔板负荷性能图 23 四 设计结果一览表29 五 板式塔得结构与附属设备30 5.1 附件的计算 30 5.1.1 接管 30 5.1.2 冷凝器 32 5.1.3 再沸器 32 5.2 板式塔结构 33 六 参考书目 ................................................................................................................ 35 七 设计心得体会 35 八 附录 36 一序言化工原理课程设计是综合运用《化工原理》课程和有关先修课程<《物理化学》，《化工制图》等）所学知识，完成一个单元设备设计为主的一次性实践3 / 36 教案，是理论联系实际的桥梁，在整个教案中起着培养学生能力的重要作用。通过课程设计，要求更加熟悉工程设计的基本内容，掌握化工单元操作设计的主要程序及方法，锻炼和提高学生综合运用理论知识和技能的能力，问题分析能力，思考问题能力，计算能力等。精馏是分离液体混合物 <含可液化的气体混合物）最常用的一种单元操作，在化工，炼油，石油化工等工业中得到广泛应用。精馏过程在能量剂驱动下<有时加质量剂），使气液两相多次直接接触和分离，利用液相混合物中各组分的挥发度的不同，使易挥发组分由液相向气相转移，难挥发组分由气相向液相转移，实现原料混合液中各组分的分离。根据生产上的不同要求，精馏操作可以是连续的或间歇的，有些特殊的物系还可采用衡沸精馏或萃取精馏等特殊方法进行分离。本设计的题目是苯-甲苯连续精馏筛板塔的设计，即需设计一个精馏塔用来分离易挥发的苯和不易挥发的甲苯，采用连续操作方式，需设计一板式塔将其分离。二板式精馏塔设计任务书五一、设计题目苯- 甲苯连续精馏筛板塔的设计。二、设计任务(1>原料液中苯含量：质量分率＝75％( 质量>，其余为甲苯。(2>塔顶产品中苯含量不得低于98％( 质量>。(3>残液中苯含量不得高于8.5 ％( 质量>。(4>生产能力： 90000 t/y苯产品，年开工 310 天。三、操作条件(1>精馏塔顶压强： 4.0kPa(...
