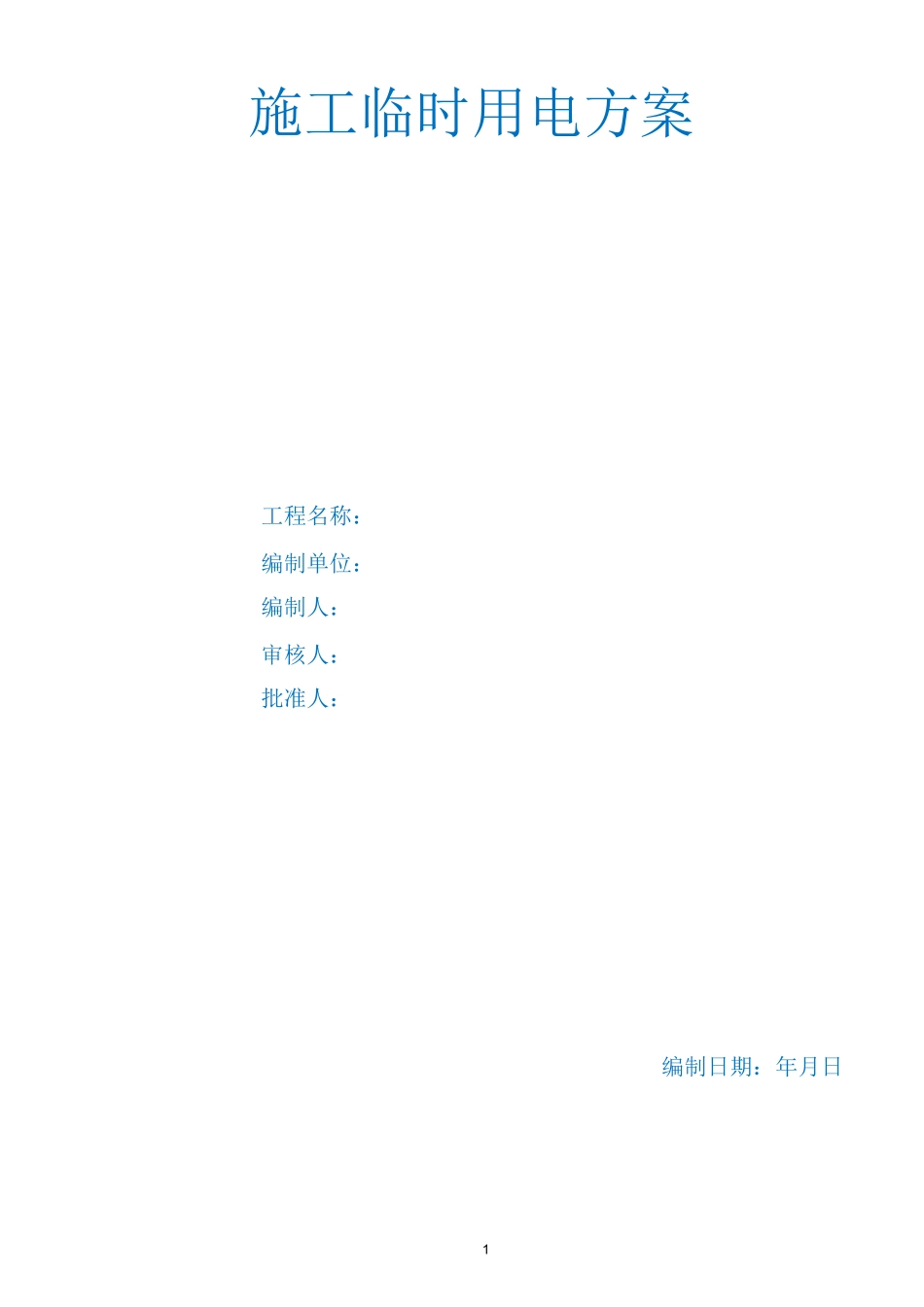

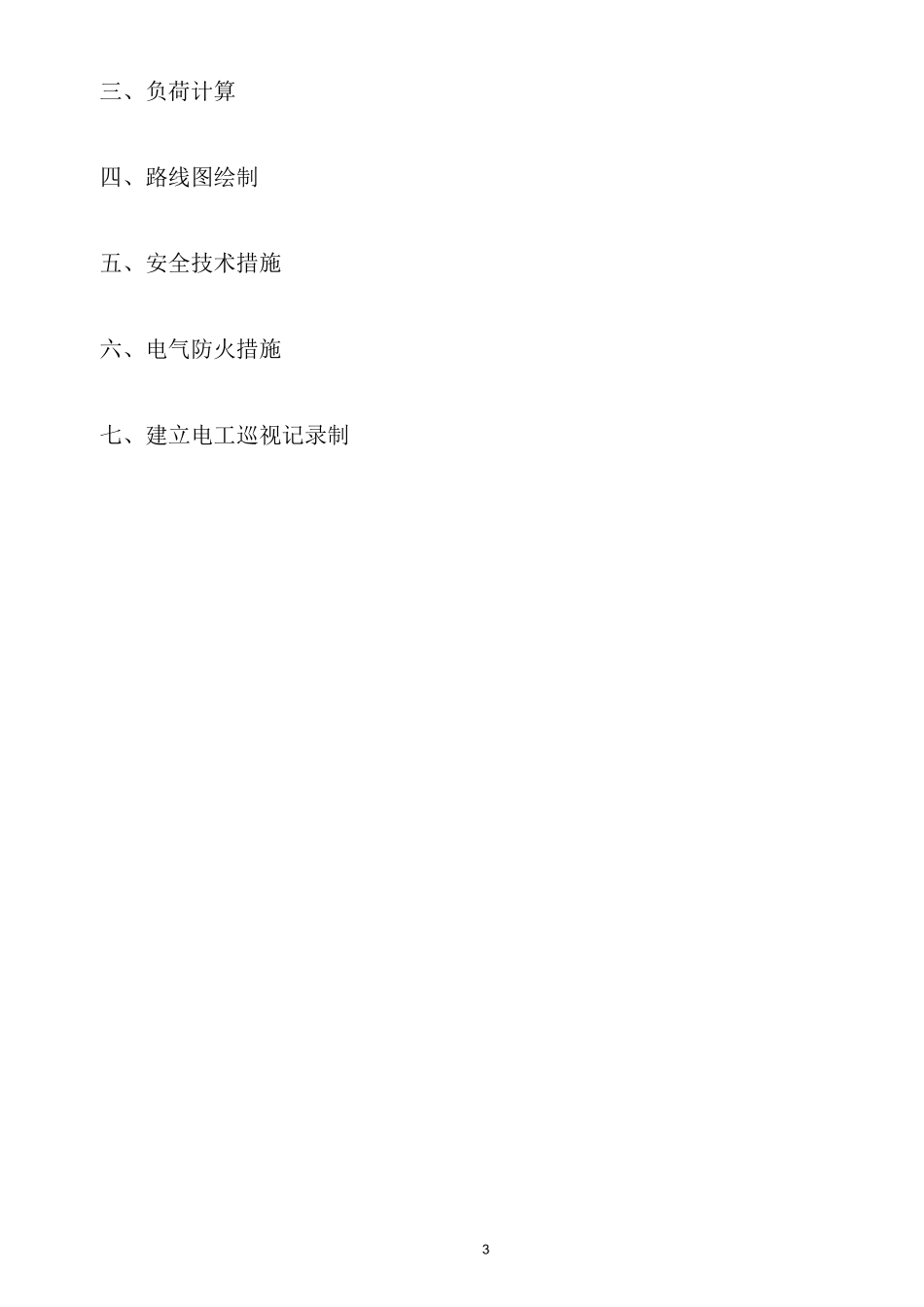

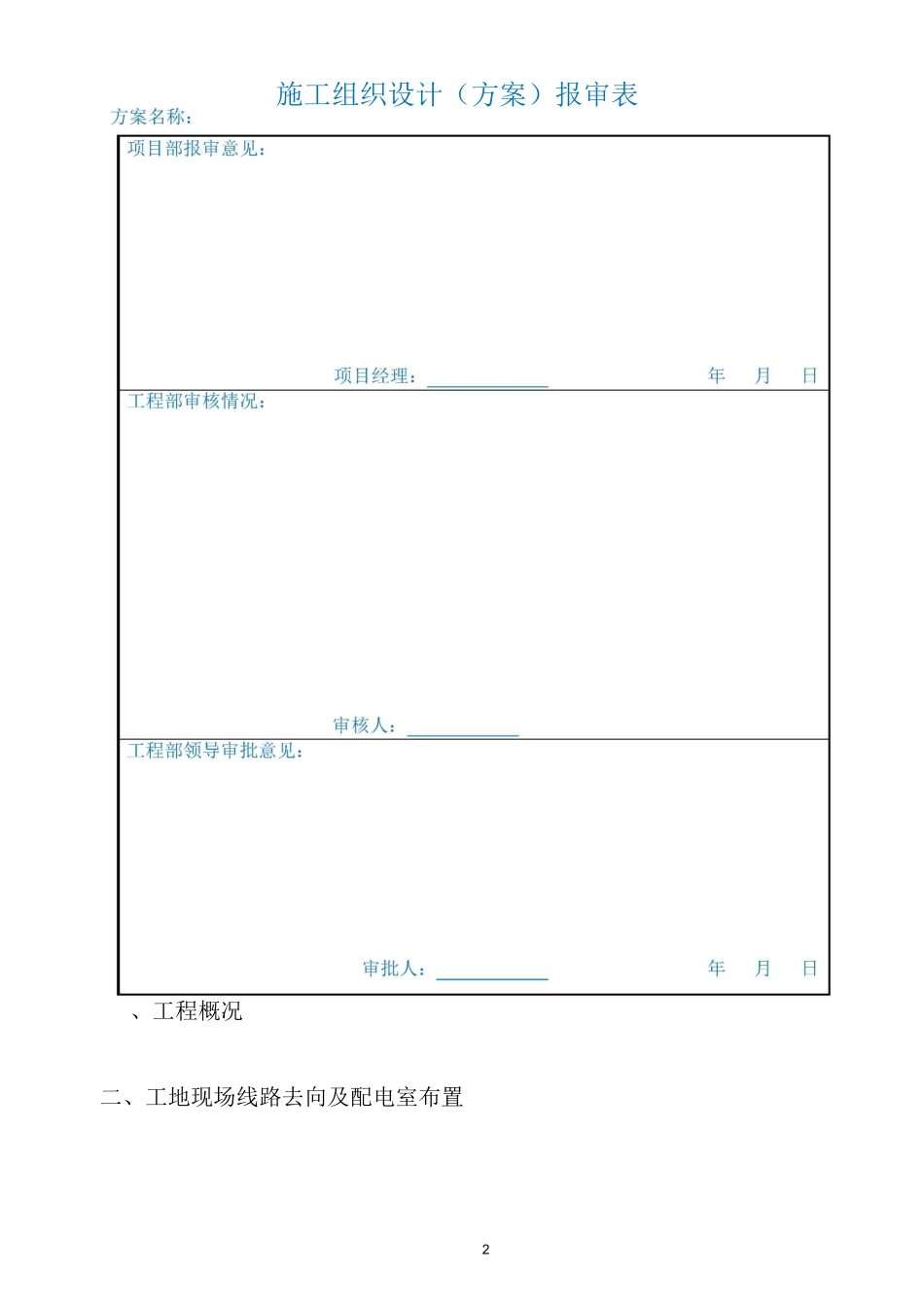

1施工临时用电方案工程名称：编制单位：编制人：审核人：批准人：编制日期：年月日2施工组织设计（方案）报审表、工程概况二、工地现场线路去向及配电室布置3三、负荷计算四、路线图绘制五、安全技术措施六、电气防火措施七、建立电工巡视记录制4、工程概况：A.工程名称：B.工程地址：C.建设单位：房地产开发有限公司D.监理单位：建工程监理有限公司E.建设规模：建筑面积 26223.6F.施工工期：施工工期 300 天（日历天）、工地现场线路去向及配电室布置：1、工地现场线路去向及配电室布置图附后.2、施工机具针对该工程施工需要，本项目拟配下列机具设备序号设备名称型号规格数量（台）额定功率（KW）1提升机66X11=662切断机22X5.5=113弯曲机22X3.0=64调直机22X5.5=115焊机BX3-30033X15=45KVA6搅拌机33X15.5=45.57插入式振动器44X1.5=68多用木工锯44X1.5=6三、负荷计算1、根据《施工机械设备案》中的机械用电容量计算可得5工 p 动=151.5KW工 p 焊=45KW由公式：P 动=灯工 p 动/Cosa+K2 工 p 焊取 K1=0.6K2=0.9COSa=0.75P 动=0.6X151.5/0.75+0.9X45=162KVA再加 10%的照明电P=1.10X162=178.2KVA因为建设单位提供的是 400KVA 的变压器，400KVA〉178.20KVA,满足现场施工用电。主导线截面选择建设单位已安装变压器，并将配电房设于 4#楼附近，在建设单位配电房旁修建临时施工总配电房，由于本工程住宅楼为 5 栋，现将2#、3#楼线路分为一组，4#楼线路和钢筋房分为一组，5#、6#楼线路分为一组，照明及生活用电单独设置一组。由公式：I 线=KXPM3・V 线 COSa=0.6X70KWX1000/(/3X380X0・75)=85A选用 70 平方毫米的 BLX 或 BLV 导线即可满足要求四、电路图的绘制1、配电室只设置一次回路线，到钢筋加工房、搅拌要房，沿途设有 1#、2#、3#分配箱。中端和末端设置保护零线重复接线点。2、采用木杆、角钢横担瓷瓶做电线。供电的线路采用三相五线制。6移动开关采用五芯电缆。3、配电室内低压配电图，见下图：五、安全用电技术措施（1）保护接零准用电设备的金属外壳与配电系统中专用保护零线直接做电气连接。（2）设置漏电保护器①施工现场的总配电箱和开关设置两级漏电保护器，而且两级漏电保护器的额定漏电动作电源和额定漏电动作时间应作合理配合。②开关箱中设置漏电保护器，在设备负荷线的首端、安装漏电保护器。③漏电保护器的选择应符国标 GB6829—86《漏电电源动作保护剩用电流动作保护器》的要求，开关箱的漏电保护器额定漏...
