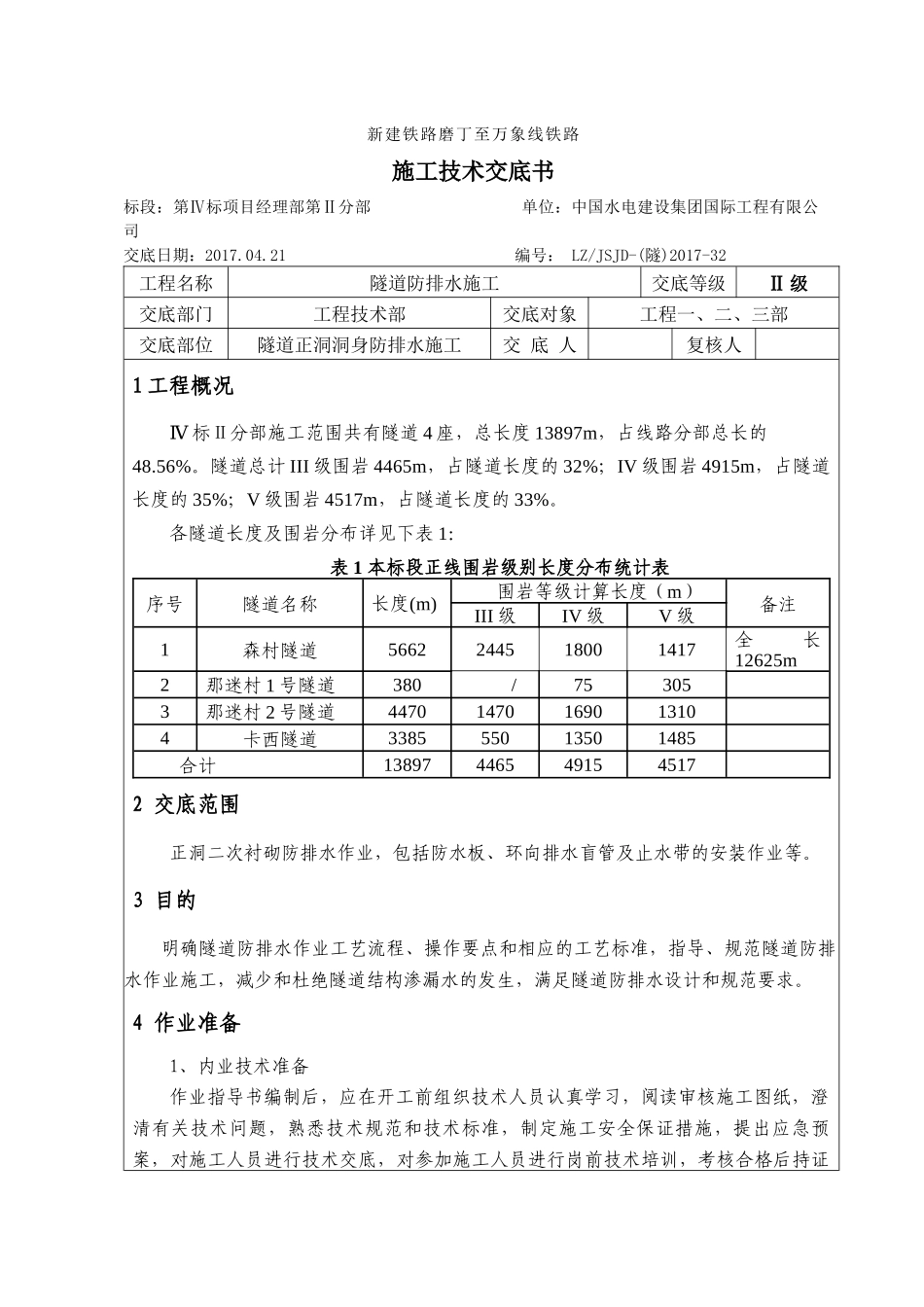

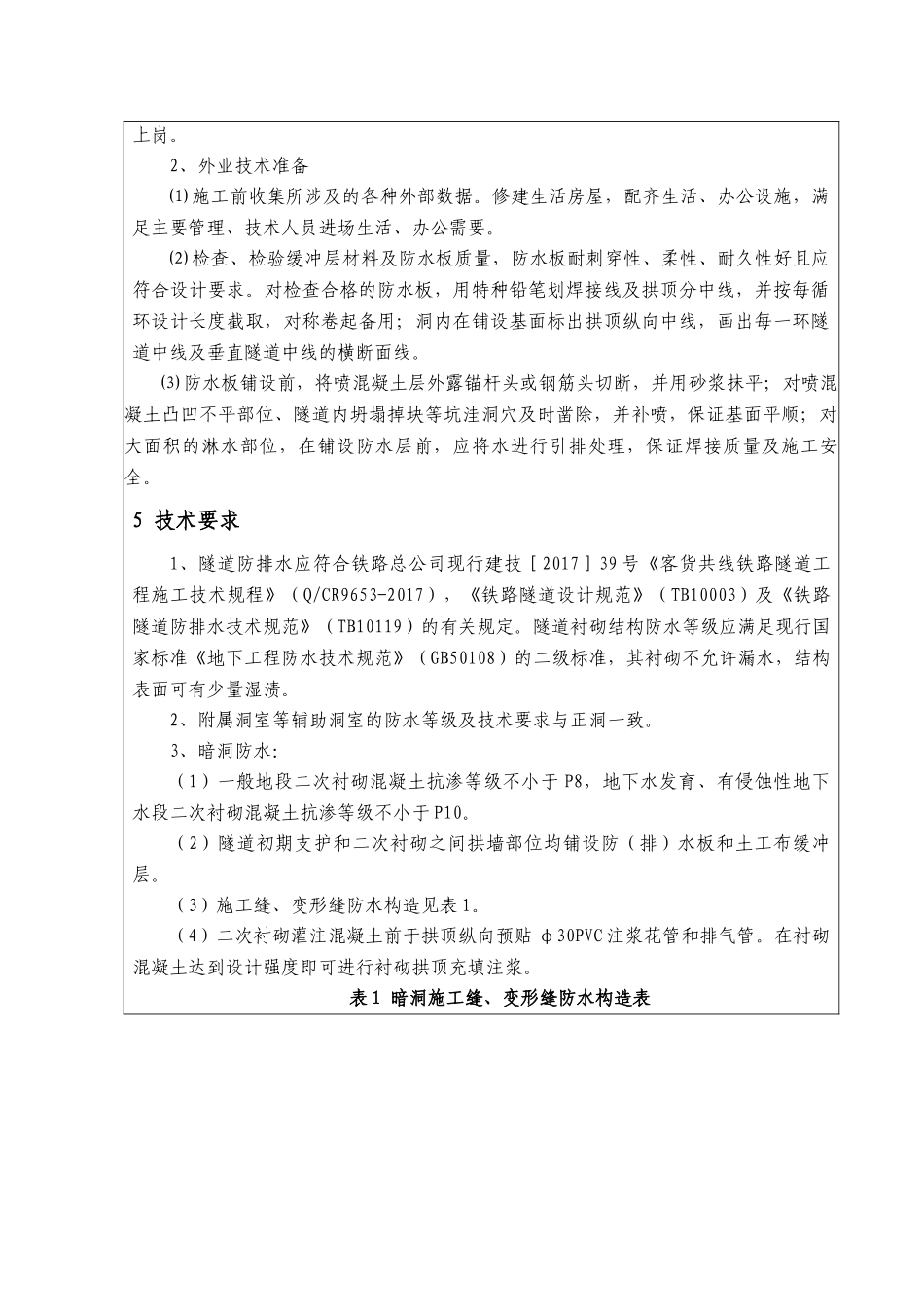

新建铁路磨丁至万象线铁路施工技术交底书标段：第Ⅳ标项目经理部第Ⅱ分部 单位：中国水电建设集团国际工程有限公司 交底日期：2017.04.21 编号： LZ/JSJD-(隧)2017-32工程名称隧道防排水施工交底等级Ⅱ 级交底部门工程技术部交底对象工程一、二、三部交底部位隧道正洞洞身防排水施工交 底 人复核人1 工程概况Ⅳ 标Ⅱ分部施工范围共有隧道 4 座，总长度 13897m，占线路分部总长的48.56%。隧道总计 III 级围岩 4465m，占隧道长度的 32%；IV 级围岩 4915m，占隧道长度的 35%；V 级围岩 4517m，占隧道长度的 33%。各隧道长度及围岩分布详见下表 1：表 1 本标段正线围岩级别长度分布统计表序号隧道名称长度(m)围岩等级计算长度（m）备注III 级IV 级V 级1森村隧道5662244518001417全长12625m2那迷村 1 号隧道380/753053那迷村 2 号隧道44701470169013104卡西隧道338555013501485合计138974465491545172 交底范围正洞二次衬砌防排水作业，包括防水板、环向排水盲管及止水带的安装作业等。3 目的明确隧道防排水作业工艺流程、操作要点和相应的工艺标准，指导、规范隧道防排水作业施工，减少和杜绝隧道结构渗漏水的发生，满足隧道防排水设计和规范要求。4 作业准备1、内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习，阅读审核施工图纸，澄清有关技术问题，熟悉技术规范和技术标准，制定施工安全保证措施，提出应急预案，对施工人员进行技术交底，对参加施工人员进行岗前技术培训，考核合格后持证上岗。2、外业技术准备⑴ 施工前收集所涉及的各种外部数据。修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。⑵ 检查、检验缓冲层材料及防水板质量，防水板耐刺穿性、柔性、耐久性好且应符合设计要求。对检查合格的防水板，用特种铅笔划焊接线及拱顶分中线，并按每循环设计长度截取，对称卷起备用；洞内在铺设基面标出拱顶纵向中线，画出每一环隧道中线及垂直隧道中线的横断面线。⑶ 防水板铺设前，将喷混凝土层外露锚杆头或钢筋头切断，并用砂浆抹平；对喷混凝土凸凹不平部位、隧道内坍塌掉块等坑洼洞穴及时凿除，并补喷，保证基面平顺；对大面积的淋水部位，在铺设防水层前，应将水进行引排处理，保证焊接质量及施工安全。5 技术要求1、隧道防排水应符合铁路总公司现行建技［2017］39 号《客货共线铁路隧道工程施工技术规程》（Q/CR9653-2017），《铁路隧道设计规范》...
