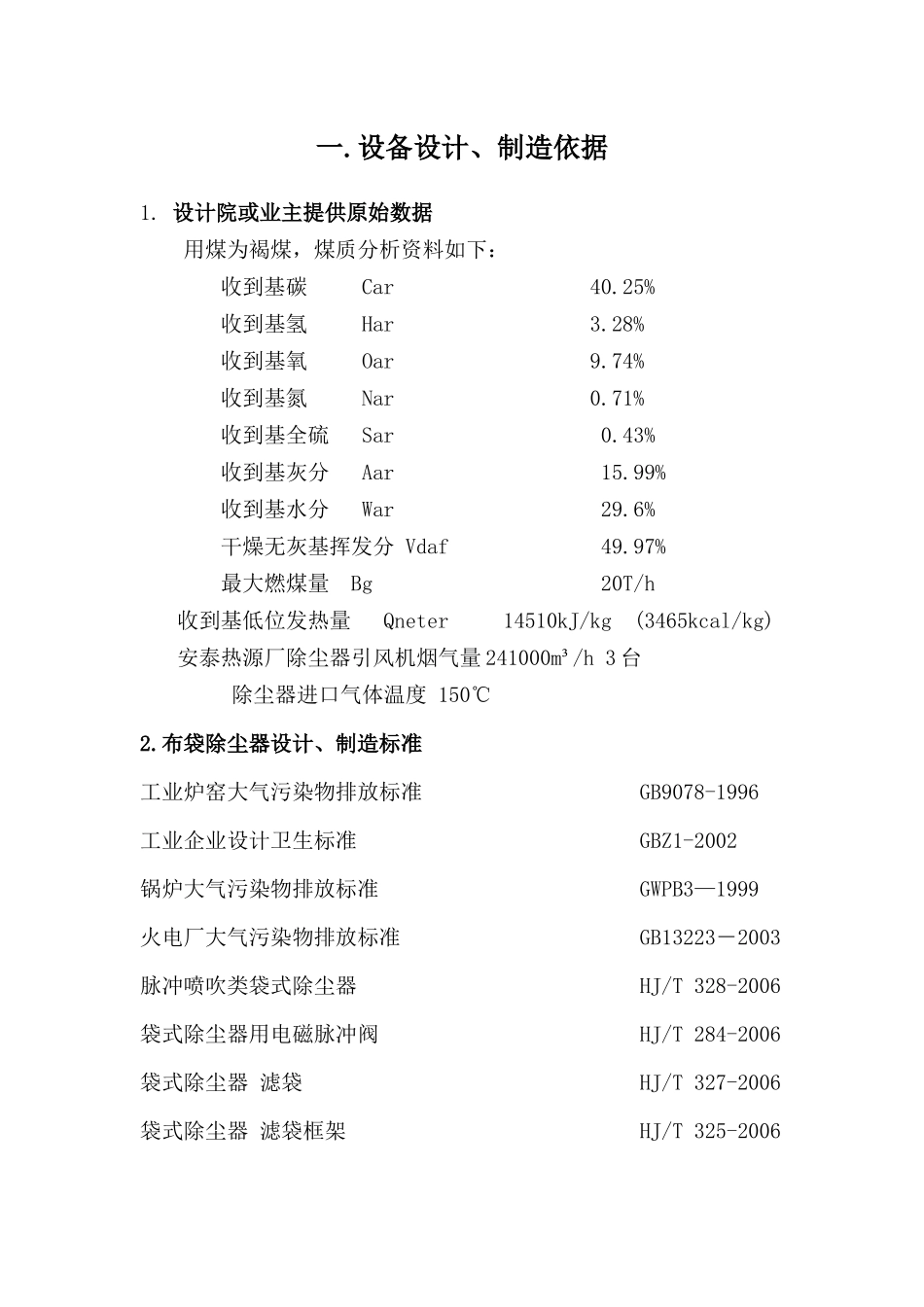

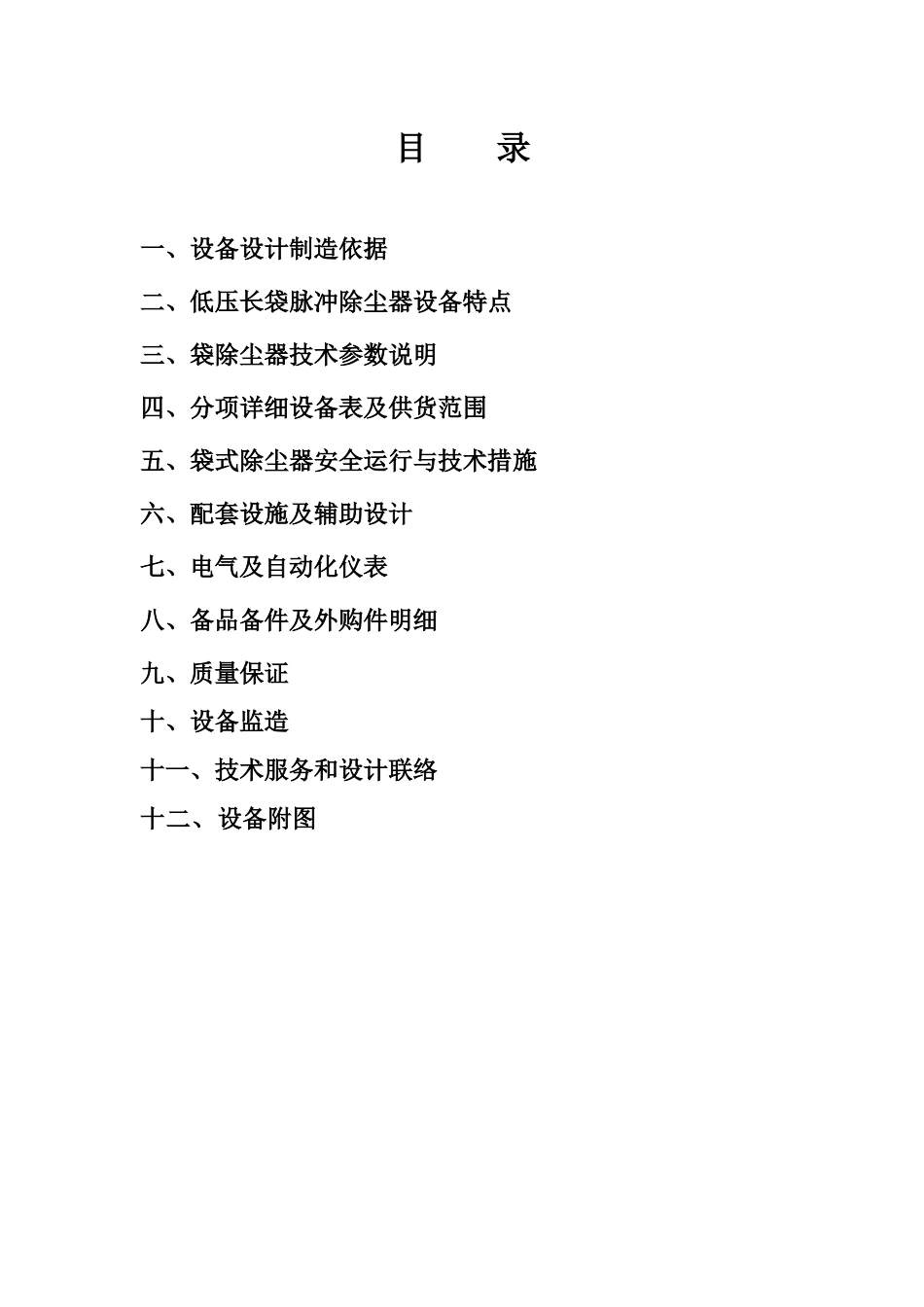

目 录一、设备设计制造依据二、低压长袋脉冲除尘器设备特点三、袋除尘器技术参数说明四、分项详细设备表及供货范围五、袋式除尘器安全运行与技术措施六、配套设施及辅助设计七、电气及自动化仪表八、备品备件及外购件明细九、质量保证十、设备监造十一、技术服务和设计联络十二、设备附图一.设备设计、制造依据1. 设计院或业主提供原始数据用煤为褐煤，煤质分析资料如下：收到基碳 Car 40.25% 收到基氢 Har 3.28% 收到基氧 Oar 9.74% 收到基氮 Nar 0.71% 收到基全硫 Sar 0.43% 收到基灰分 Aar 15.99% 收到基水分 War 29.6% 干燥无灰基挥发分 Vdaf 49.97% 最大燃煤量 Bg 20T/h收到基低位发热量 Qneter 14510kJ/kg (3465kcal/kg)安泰热源厂除尘器引风机烟气量 241000m³/h 3 台 除尘器进口气体温度 150℃2.布袋除尘器设计、制造标准工业炉窑大气污染物排放标准 GB9078-1996 工业企业设计卫生标准 GBZ1-2002锅炉大气污染物排放标准 GWPB3—1999火电厂大气污染物排放标准 GB13223－2003脉冲喷吹类袋式除尘器 HJ/T 328-2006 袋式除尘器用电磁脉冲阀 HJ/T 284-2006袋式除尘器 滤袋 HJ/T 327-2006 袋式除尘器 滤袋框架 HJ/T 325-2006 袋式除尘器用时序式脉冲喷吹电控仪，技术条件 JB/T 5915 建筑抗震设计规范 GB500011-2001 袋式除尘器安装技术要求与验收规范 JB/T8471-96 袋式除尘器用滤袋框架技术条件 JB/T59111-99滤料及滤袋技术条件 GB12625-90 通风与空调工程施工及验收规范 GB50243-2001机械设备安装工程施工及验收通用规范 GB50231-98 机电产品包装通用技术条件 GB/T13384-92 钢结构工程施工质量验收规范 GB50205—2001现场设备、工业管道焊接工程施工及验收规范 GB50236－98固定式钢斜梯 GB4053.4-93固定式工业钢平台 GB4053.4-93火力发电厂热力设备和管道保温油漆设计技术规定 SDGJ59-84 其它适用于本项目的规范和标准。二．低压长袋脉冲除尘器设备特点1．长袋低压脉冲袋式收尘器综述我公司的 LCDM 型长袋低压脉冲袋式收尘器技术是以自行研发为主，消化吸收国外技术、国内环保研究院，结合部分国外配件系统经验的基础上而来，经过大量实验及实践，广泛应用于电力、建材、化工、钢铁等行业，其主要特点：采用了淹没脉冲除尘阀，降低了脉冲清灰压缩气体的压力；喷吹管上的每个喷吹口对准布袋的中心喷入每条滤袋内，由于气体加速运动所引射的大量气流，大大提高了喷...
