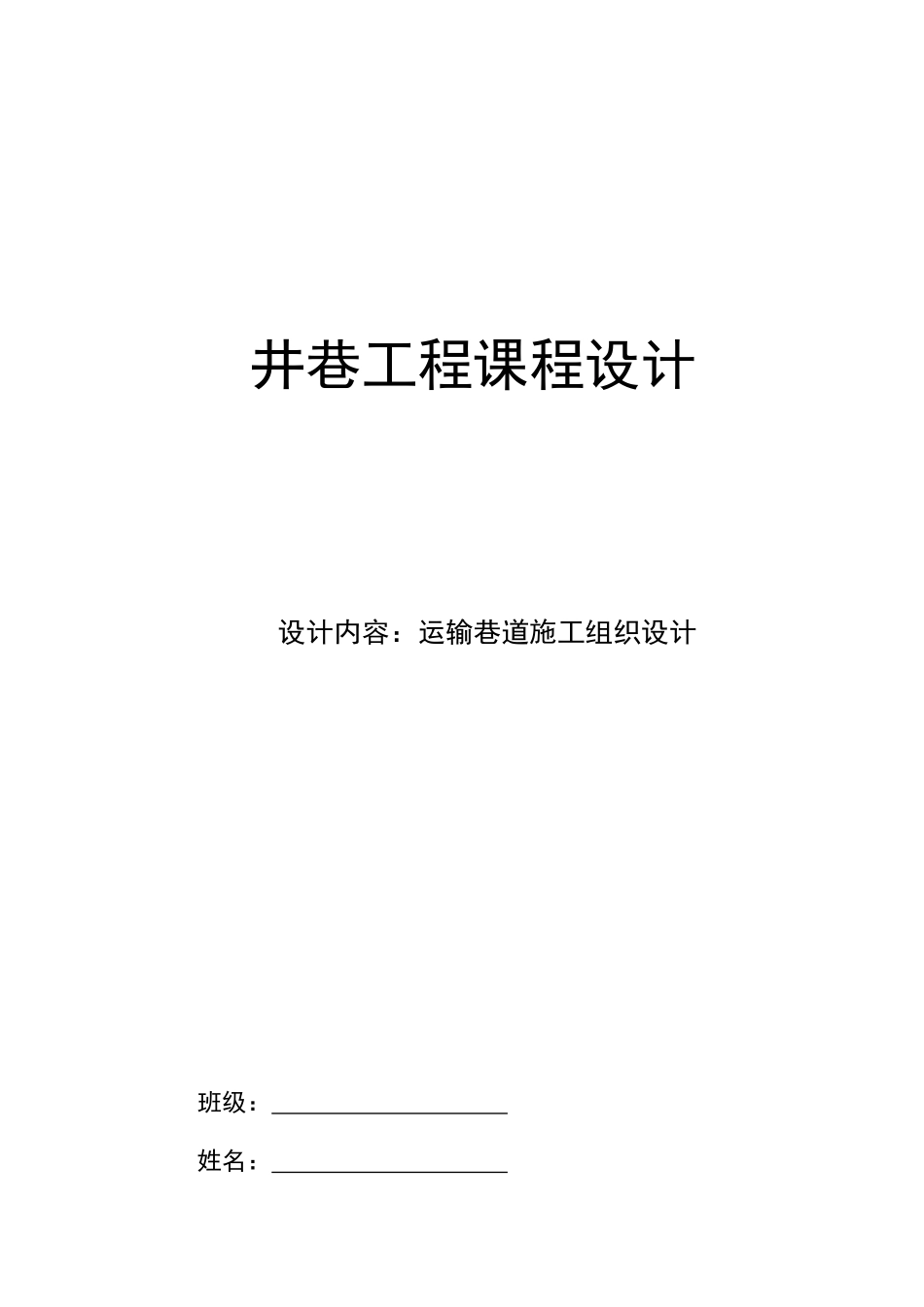

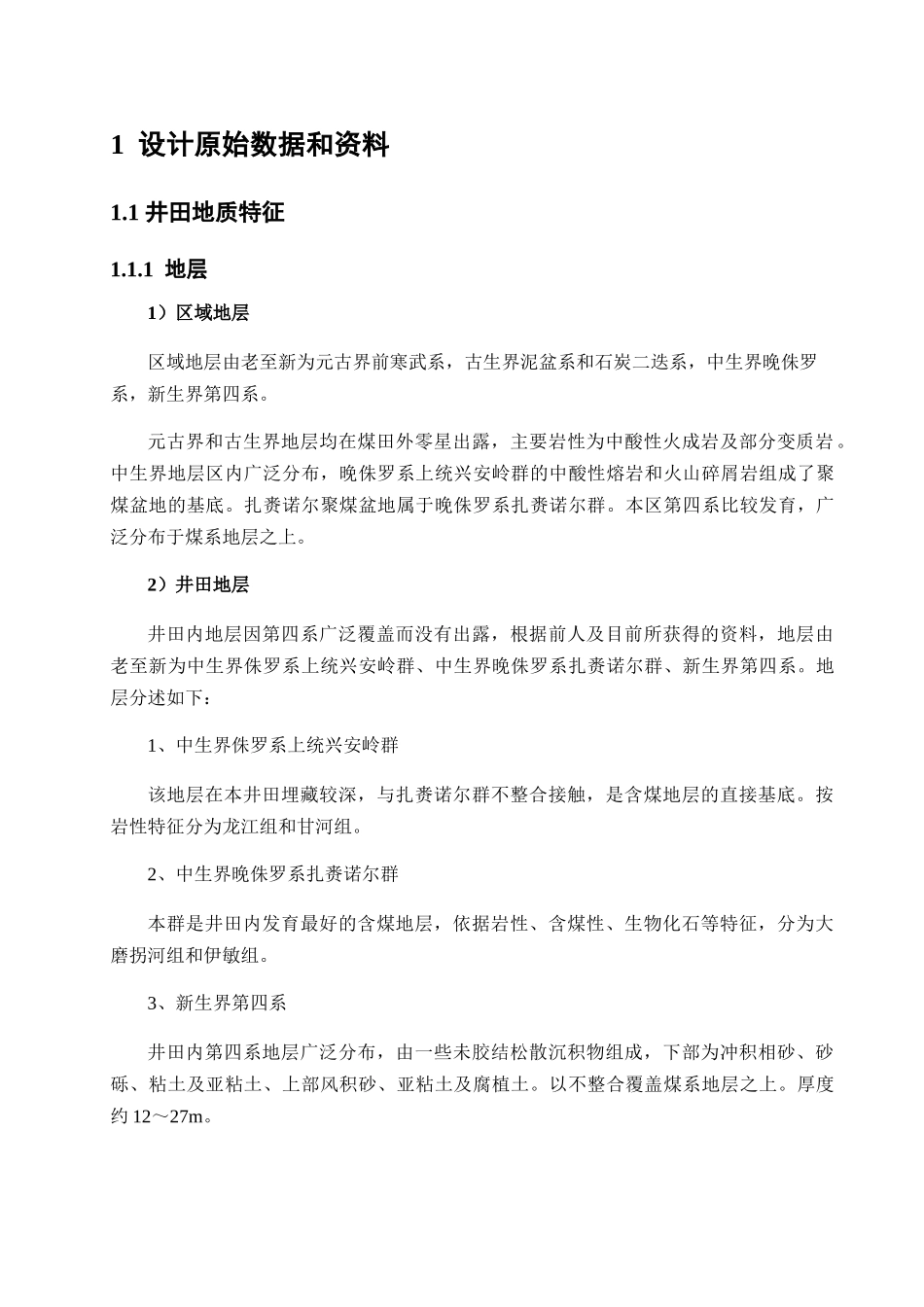

井巷工程课程设计设计内容：运输巷道施工组织设计 班级： 姓名： 学号： 1 设计原始数据和资料1.1 井田地质特征1.1.1 地层1）区域地层区域地层由老至新为元古界前寒武系，古生界泥盆系和石炭二迭系，中生界晚侏罗系，新生界第四系。元古界和古生界地层均在煤田外零星出露，主要岩性为中酸性火成岩及部分变质岩。中生界地层区内广泛分布，晚侏罗系上统兴安岭群的中酸性熔岩和火山碎屑岩组成了聚煤盆地的基底。扎赉诺尔聚煤盆地属于晚侏罗系扎赉诺尔群。本区第四系比较发育，广泛分布于煤系地层之上。2）井田地层井田内地层因第四系广泛覆盖而没有出露，根据前人及目前所获得的资料，地层由老至新为中生界侏罗系上统兴安岭群、中生界晚侏罗系扎赉诺尔群、新生界第四系。地层分述如下：1、中生界侏罗系上统兴安岭群该地层在本井田埋藏较深，与扎赉诺尔群不整合接触，是含煤地层的直接基底。按岩性特征分为龙江组和甘河组。2、中生界晚侏罗系扎赉诺尔群本群是井田内发育最好的含煤地层，依据岩性、含煤性、生物化石等特征，分为大磨拐河组和伊敏组。3、新生界第四系井田内第四系地层广泛分布，由一些未胶结松散沉积物组成，下部为冲积相砂、砂砾、粘土及亚粘土、上部风积砂、亚粘土及腐植土。以不整合覆盖煤系地层之上。厚度约 12～27m。1.1.2 井田地质构造本井田位于扎赉诺尔含煤盆地中部，为一宽缓不对称向斜构造，其轴向主要呈北 20°东方向，北端向东偏转轴向 25～30°，两翼地层倾角均较平缓，西翼略陡，一般 3～5°，浅部有时可达 7°，东翼略为平缓，一般 2～3°，浅部有时可达 5°。井田内断裂构造不发育，富水性、导水性较差，断层较可靠。井田内未见岩浆岩活动。1.1.3 岩石工程地质特征经对井田内可采煤层顶板 30m 和底板 30m 岩性采样分析，岩性由泥岩、粉砂岩及粗中砂岩组成，以粗、中砂岩为多，泥质胶结，粗、中砂岩松散、抗压强度低。泥岩、粉砂岩、细砂岩有随深度增加，抗压强度增高的规律。而粗、中砂岩的抗压强度没有明显变化。一般规律是煤层的抗压强度普遍较高，岩石抗压强度较低，岩石随粒度变粗而抗压强度变低。矿井 L3井筒检查孔对各煤层及其顶底板进行岩石力学试验,详见表 1-3。表 1-3 各煤层及顶底板岩石力学试验成果表Tab.1-3 The roof and floor rock mechanical test results 层位(从上至下)天然含水率（%）单向抗压强度（Mpa）泊松比（P）内摩擦角（°）内聚力系数（Mpa）备注泥岩19.74...
