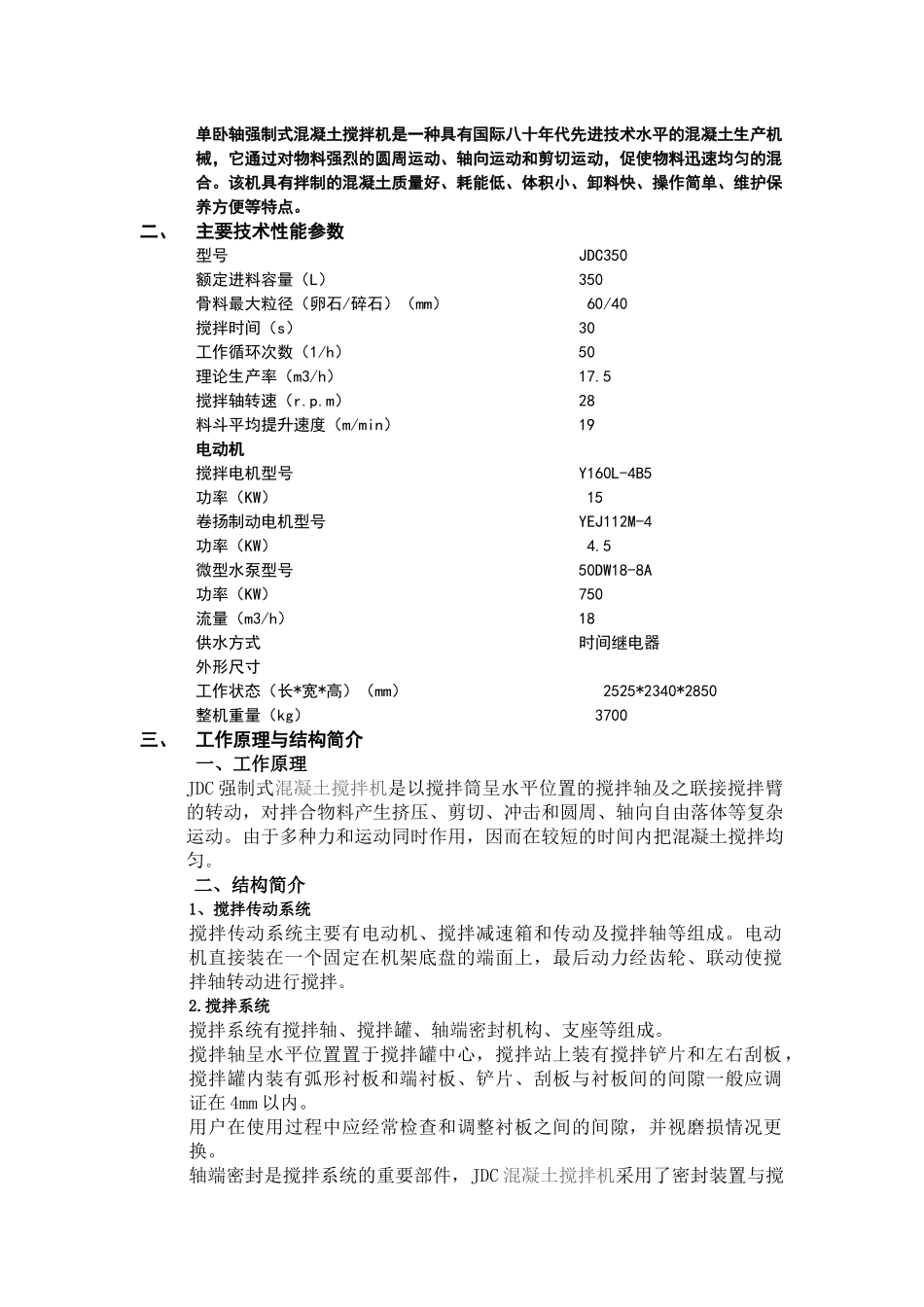

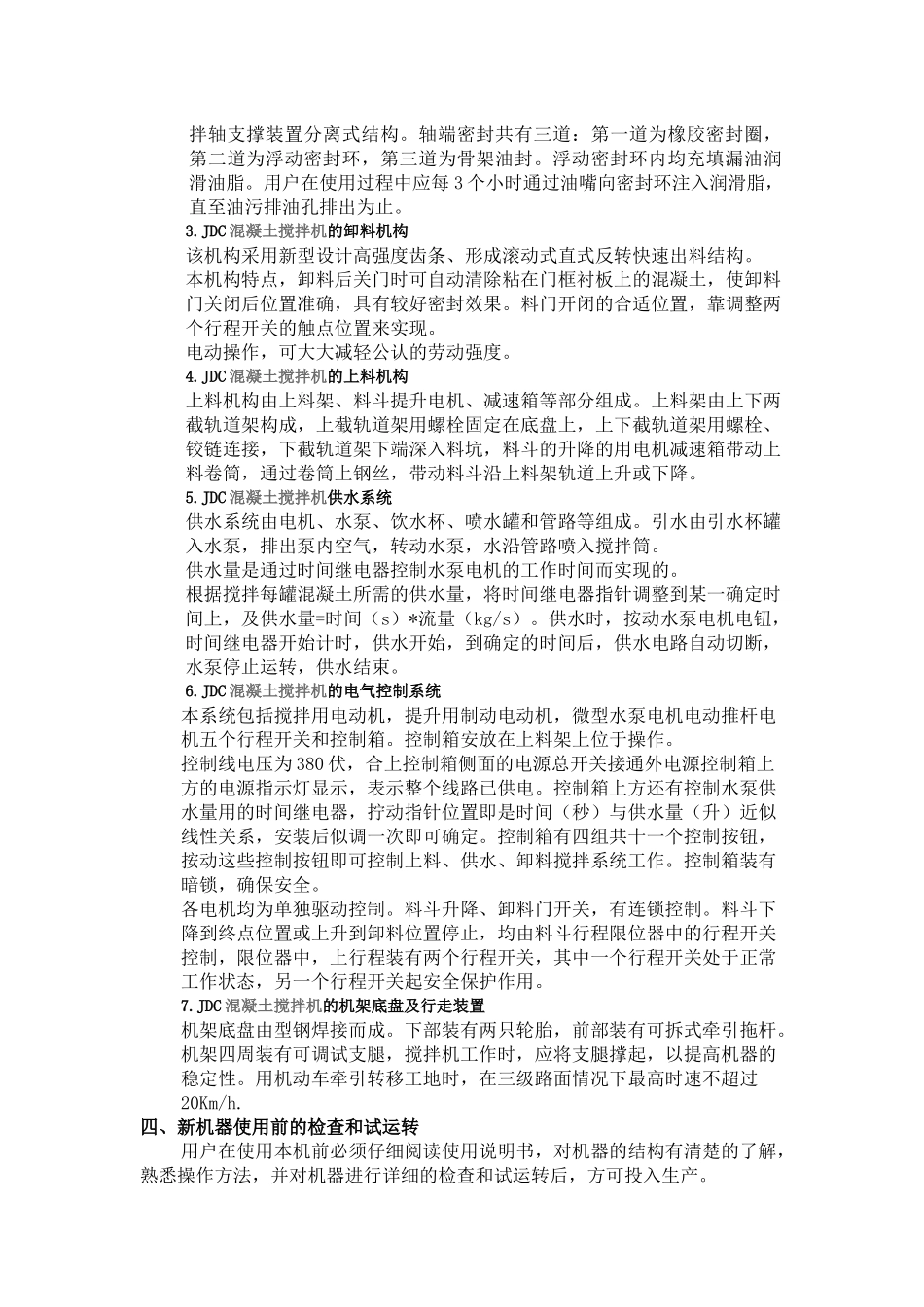

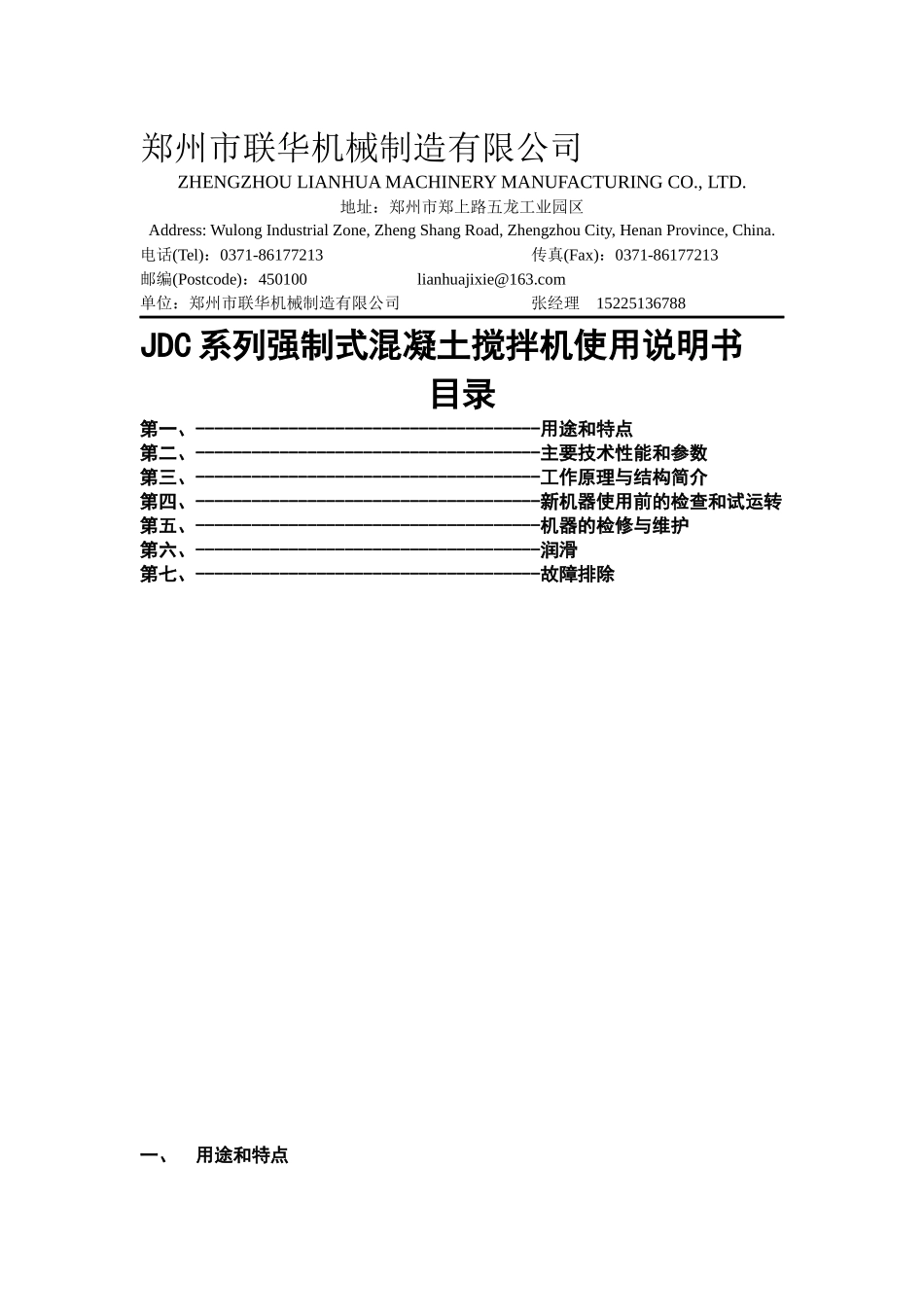

郑州市联华机械制造有限公司ZHENGZHOU LIANHUA MACHINERY MANUFACTURING CO., LTD.地址：郑州市郑上路五龙工业园区Address: Wulong Industrial Zone, Zheng Shang Road, Zhengzhou City, Henan Province, China.电话(Tel)：0371-86177213传真(Fax)：0371-86177213邮编(Postcode)：450100 lianhuajixie@163.com单位：郑州市联华机械制造有限公司 张经理 15225136788 JDC 系列强制式混凝土搅拌机使用说明书目录第一、-------------------------------------用途和特点第二、-------------------------------------主要技术性能和参数第三、-------------------------------------工作原理与结构简介第四、-------------------------------------新机器使用前的检查和试运转第五、-------------------------------------机器的检修与维护第六、-------------------------------------润滑第七、-------------------------------------故障排除一、用途和特点单卧轴强制式混凝土搅拌机是一种具有国际八十年代先进技术水平的混凝土生产机械，它通过对物料强烈的圆周运动、轴向运动和剪切运动，促使物料迅速均匀的混合。该机具有拌制的混凝土质量好、耗能低、体积小、卸料快、操作简单、维护保养方便等特点。二、主要技术性能参数型号 JDC350额定进料容量（L） 350骨料最大粒径（卵石/碎石）（mm） 60/40搅拌时间（s） 30工作循环次数（1/h） 50理论生产率（m3/h） 17.5搅拌轴转速（r.p.m） 28料斗平均提升速度（m/min） 19电动机搅拌电机型号 Y160L-4B5功率（KW） 15卷扬制动电机型号 YEJ112M-4功率（KW） 4.5微型水泵型号 50DW18-8A功率（KW） 750流量（m3/h） 18供水方式 时间继电器外形尺寸工作状态（长*宽*高）（mm） 2525*2340*2850整机重量（kg） 3700三、工作原理与结构简介 一、工作原理JDC 强制式混凝土搅拌机是以搅拌筒呈水平位置的搅拌轴及之联接搅拌臂的转动，对拌合物料产生挤压、剪切、冲击和圆周、轴向自由落体等复杂运动。由于多种力和运动同时作用，因而在较短的时间内把混凝土搅拌均匀。二、结构简介1、搅拌传动系统搅拌传动系统主要有电动机、搅拌减速箱和传动及搅拌轴等组成。电动机直接装在一个固定在机架底盘的端面上，最后动力经齿轮、联动使搅拌轴转动进行搅拌。2.搅拌系统搅拌系统有搅拌轴、搅拌罐、轴端密封机构、支座等组成。搅拌轴呈水平位置置于搅拌罐中心，搅拌站上装有搅拌铲...
