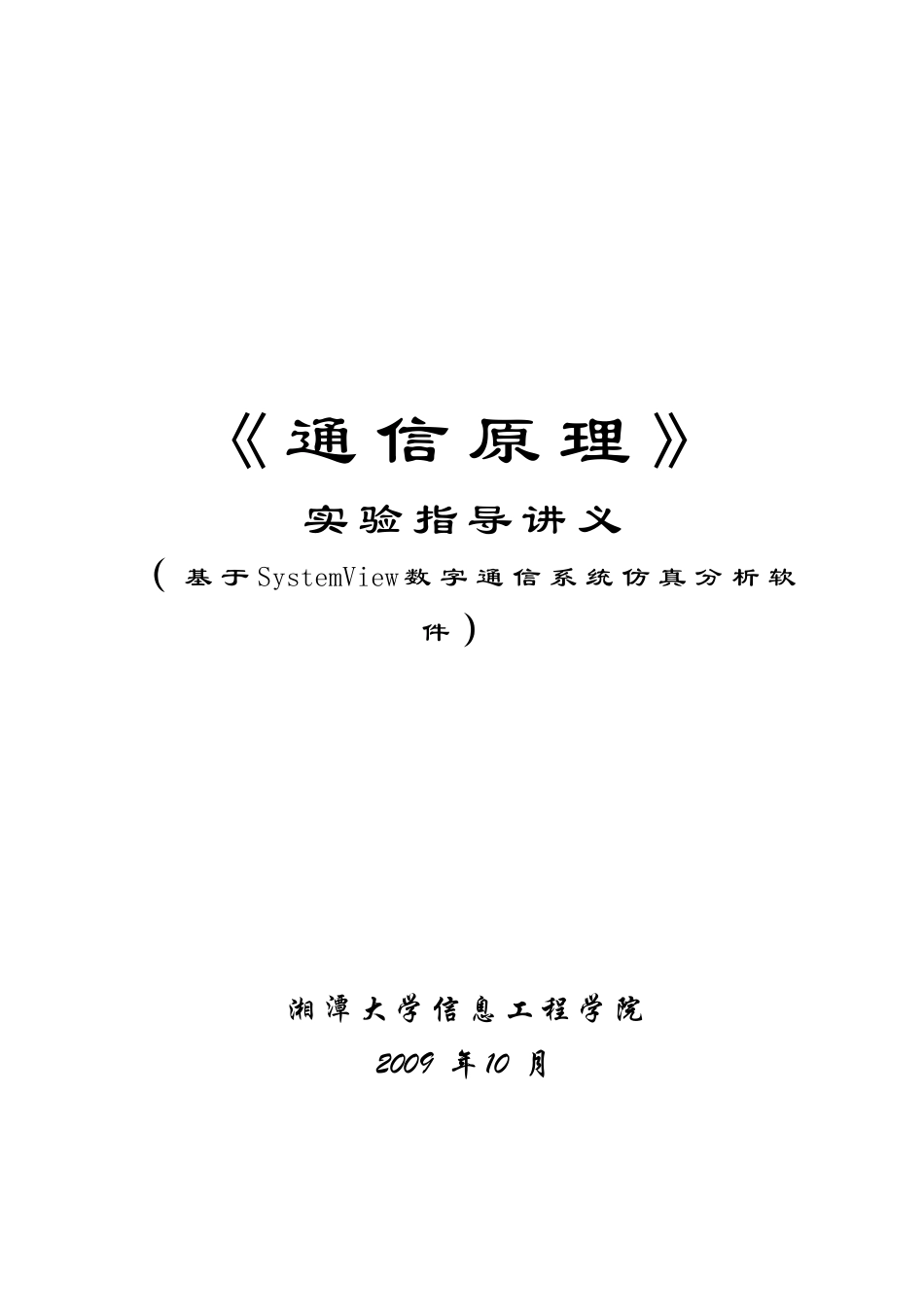

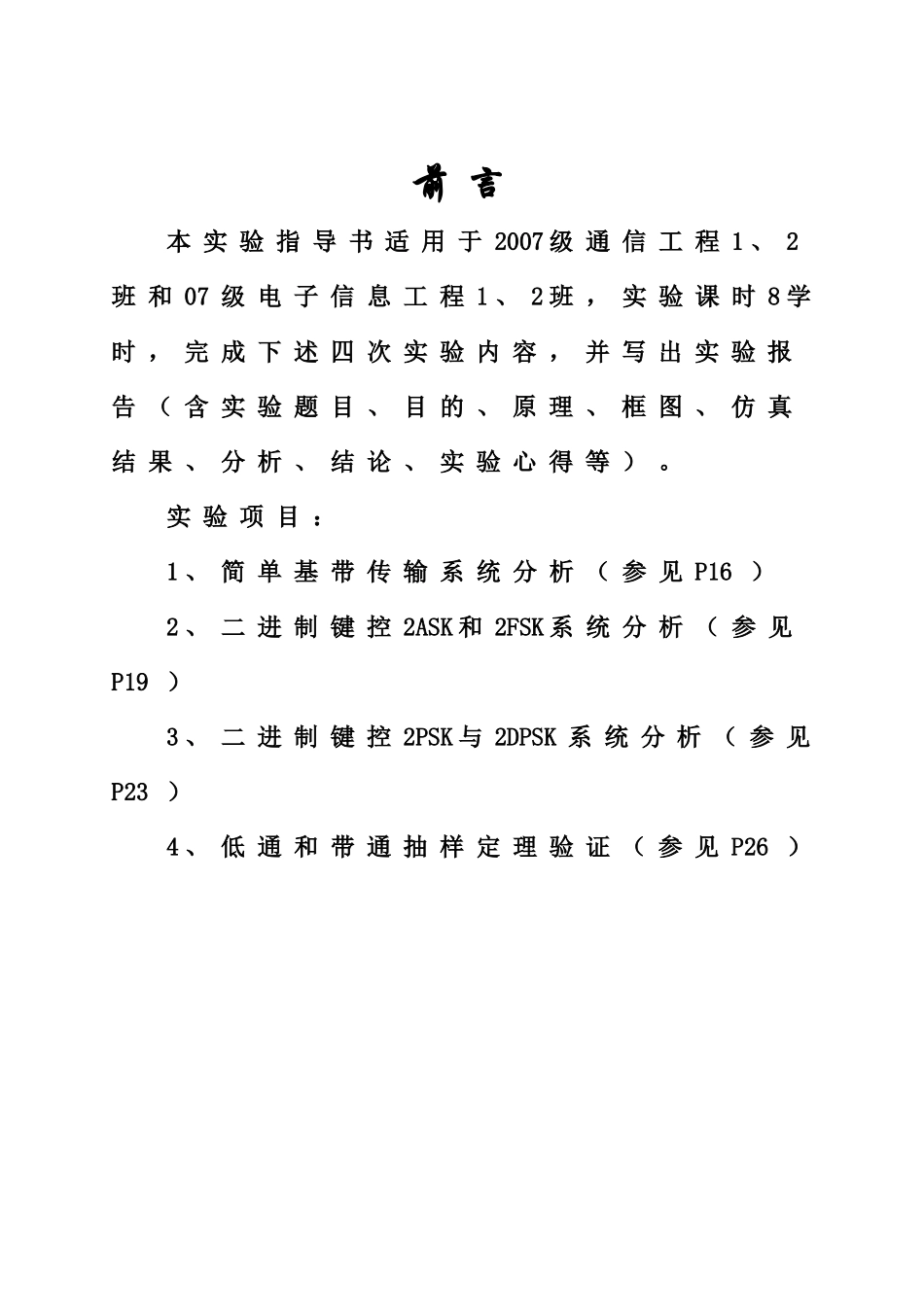

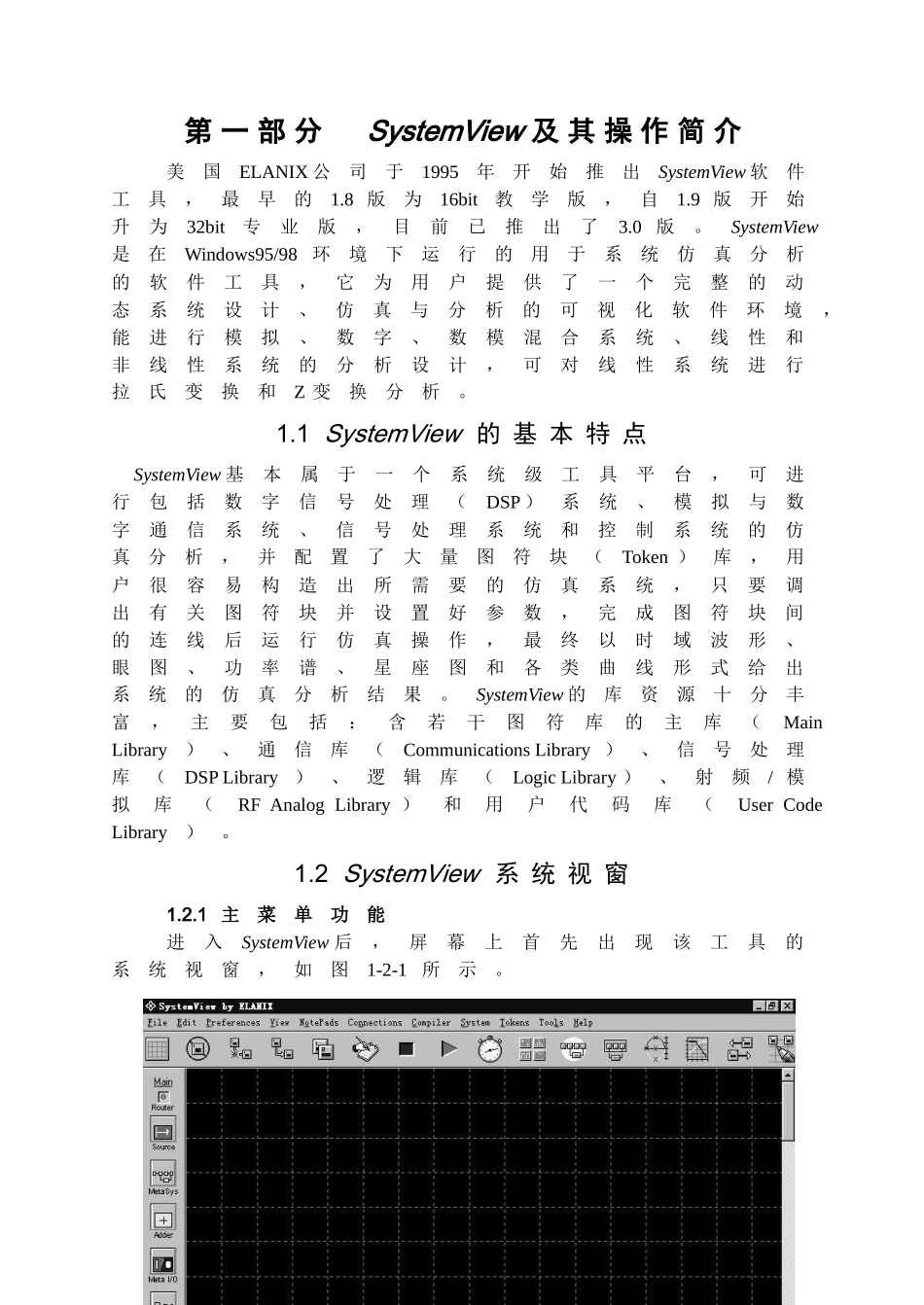

《 通 信 原 理 》实 验 指 导 讲 义（ 基 于 SystemView 数 字 通 信 系 统 仿 真 分 析 软件 ）湘潭大学信息工程学院2009 年10 月前 言本 实 验 指 导 书 适 用 于 2007 级 通 信 工 程 1 、 2班 和 07 级 电 子 信 息 工 程 1 、 2 班 ， 实 验 课 时 8 学时 ， 完 成 下 述 四 次 实 验 内 容 ， 并 写 出 实 验 报告 （ 含 实 验 题 目 、 目 的 、 原 理 、 框 图 、 仿 真结 果 、 分 析 、 结 论 、 实 验 心 得 等 ） 。实 验 项 目 ：1 、 简 单 基 带 传 输 系 统 分 析 （ 参 见 P16 ）2 、 二 进 制 键 控 2ASK 和 2FSK 系 统 分 析 （ 参 见P19 ）3 、 二 进 制 键 控 2PSK 与 2DPSK 系 统 分 析 （ 参 见P23 ）4 、 低 通 和 带 通 抽 样 定 理 验 证 （ 参 见 P26 ）第 一 部 分 SystemView 及 其 操 作 简 介美国ELANIX 公司于1995年开始推出SystemView 软件工具，最早的1.8 版为16bit教学版，自1.9 版开始升为32bit专业版，目前已推出了3.0 版。SystemView是在Windows95/98 环境下运行的用于系统仿真分析的软件工具，它为用户提供了一个完整的动态系统设计、仿真与分析的可视化软件环境，能进行模拟、数字、数模混合系统、线性和非线性系统的分析设计，可对线性系统进行拉氏变换和Z 变换分析。1.1 SystemView 的 基 本 特 点 SystemView 基本属于一个系统级工具平台，可进行包括数字信号处理（DSP ）系统、模拟与数字通信系统、信号处理系统和控制系统的仿真分析，并配置了大量图符块（Token ）库，用户很容易构造出所需要的仿真系统，只要调出有关图符块并设置好参数，完成图符块间的连线后运行仿真操作，最终以时域波形、眼图、功率谱、星座图和各类曲线形式给出系统的仿真分析结果。SystemView 的库资源十分丰富，主要包括：含若干图符库的主库（Main Library）、通信库（Communications Library ）、信号处理库（DSP Library）、逻辑库（Logic Library ）、射频/ 模拟库（RF Analog Library ）和用户代码库（User Code Library）。1.2 SystemView 系 统 视 窗1.2.1 主菜单功能进入SystemView 后，屏幕上首先出现该工具的系统视窗，如图1-2-1 所示。系统视窗最上边一行为主...
