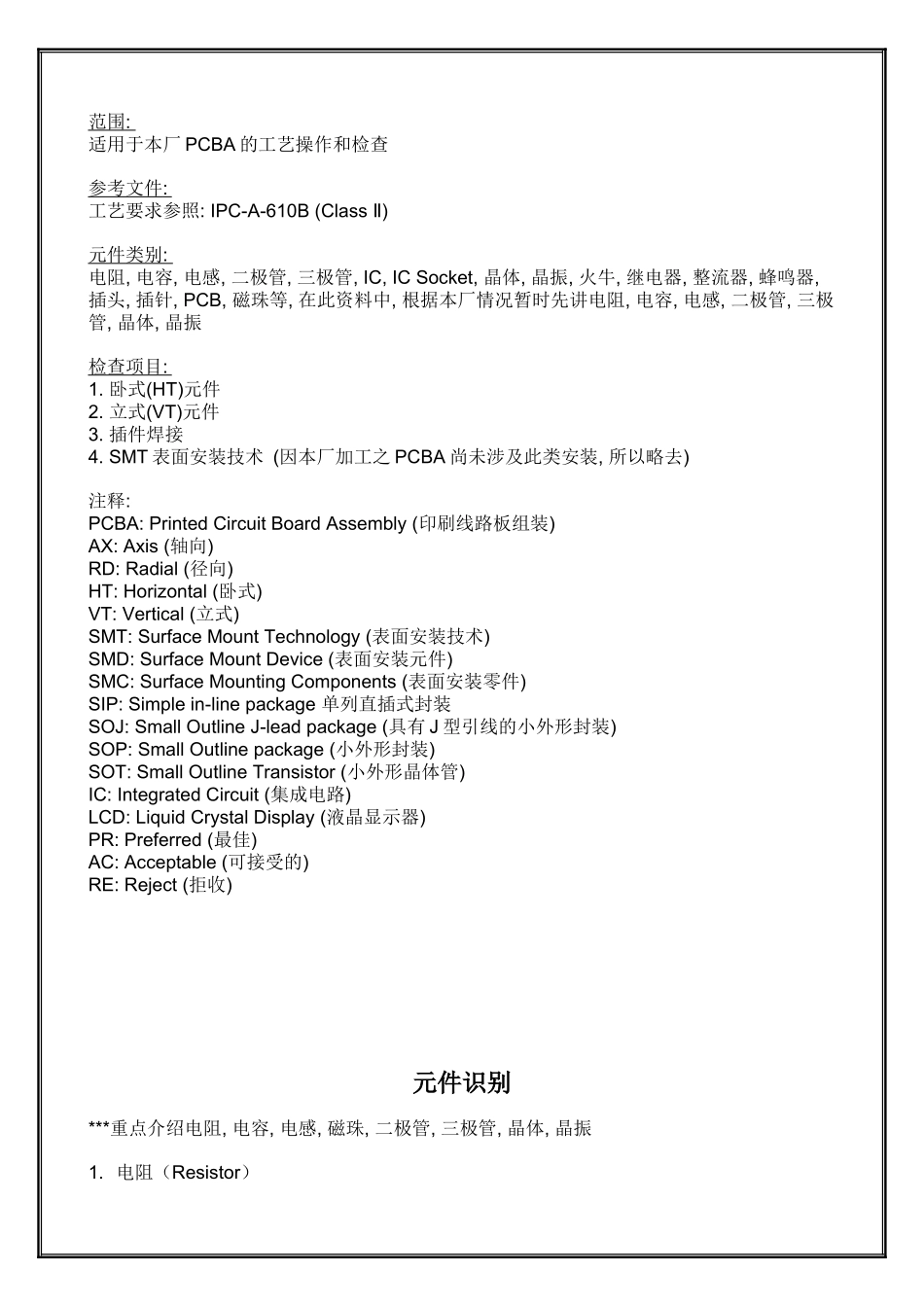

电子原件及焊接培训教材 编写:XXX 审核: XXX目的 : 使 PCBA 工作人员掌握电子元件的辨认, 具备基本的电子元件操作工艺常识, 规范电子元件在 PCBA 上的插件/焊锡等操作要求, 并为 PCBA 检验提供检查标准.范围 : 适用于本厂 PCBA 的工艺操作和检查参考文件 : 工艺要求参照: IPC-A-610B (Class )Ⅱ元件类别 : 电阻, 电容, 电感, 二极管, 三极管, IC, IC Socket, 晶体, 晶振, 火牛, 继电器, 整流器, 蜂鸣器, 插头, 插针, PCB, 磁珠等, 在此资料中, 根据本厂情况暂时先讲电阻, 电容, 电感, 二极管, 三极管, 晶体, 晶振检查项目 : 1. 卧式(HT)元件2. 立式(VT)元件3. 插件焊接4. SMT 表面安装技术 (因本厂加工之 PCBA 尚未涉及此类安装, 所以略去)注释:PCBA: Printed Circuit Board Assembly (印刷线路板组装) AX: Axis (轴向)RD: Radial (径向) HT: Horizontal (卧式)VT: Vertical (立式) SMT: Surface Mount Technology (表面安装技术)SMD: Surface Mount Device (表面安装元件)SMC: Surface Mounting Components (表面安装零件)SIP: Simple in-line package 单列直插式封装SOJ: Small Outline J-lead package (具有 J 型引线的小外形封装)SOP: Small Outline package (小外形封装)SOT: Small Outline Transistor (小外形晶体管) IC: Integrated Circuit (集成电路)LCD: Liquid Crystal Display (液晶显示器)PR: Preferred (最佳)AC: Acceptable (可接受的)RE: Reject (拒收)元件识别***重点介绍电阻, 电容, 电感, 磁珠, 二极管, 三极管, 晶体, 晶振1. 电阻（Resistor）1.1基本常识：电阻在电路中起限流分压作用，代号为 R。电阻的基本单位：欧姆（OHM）；符号为“Ω”；常用单位还有兆欧（MΩ）、千欧（KΩ）。单位间的换算关系：1MΩ=103KΩ=106Ω在 PCB 基板上的符号为 R，电路图中的图标为“”。1.2 电阻类别色环电阻, 片状电阻, 排阻, 压敏电阻, 热敏电阻 (本厂常用为色环电阻) 1.3 色环电阻色环电阻按材质分类有:1. 碳膜电阻 2. 金属膜电阻A、碳膜色环电阻（Carbon charcoal Film Resistor）的描述:Resistor CF 220.0 OHM 1/4W (a) (b) (c) (d) a 电阻 b 碳膜(英文缩写) c 阻值 d 额定功率Resistor 150R / J 1/2W (a) (b) (c) (d) a 电阻 b 阻值 c 误差代...
