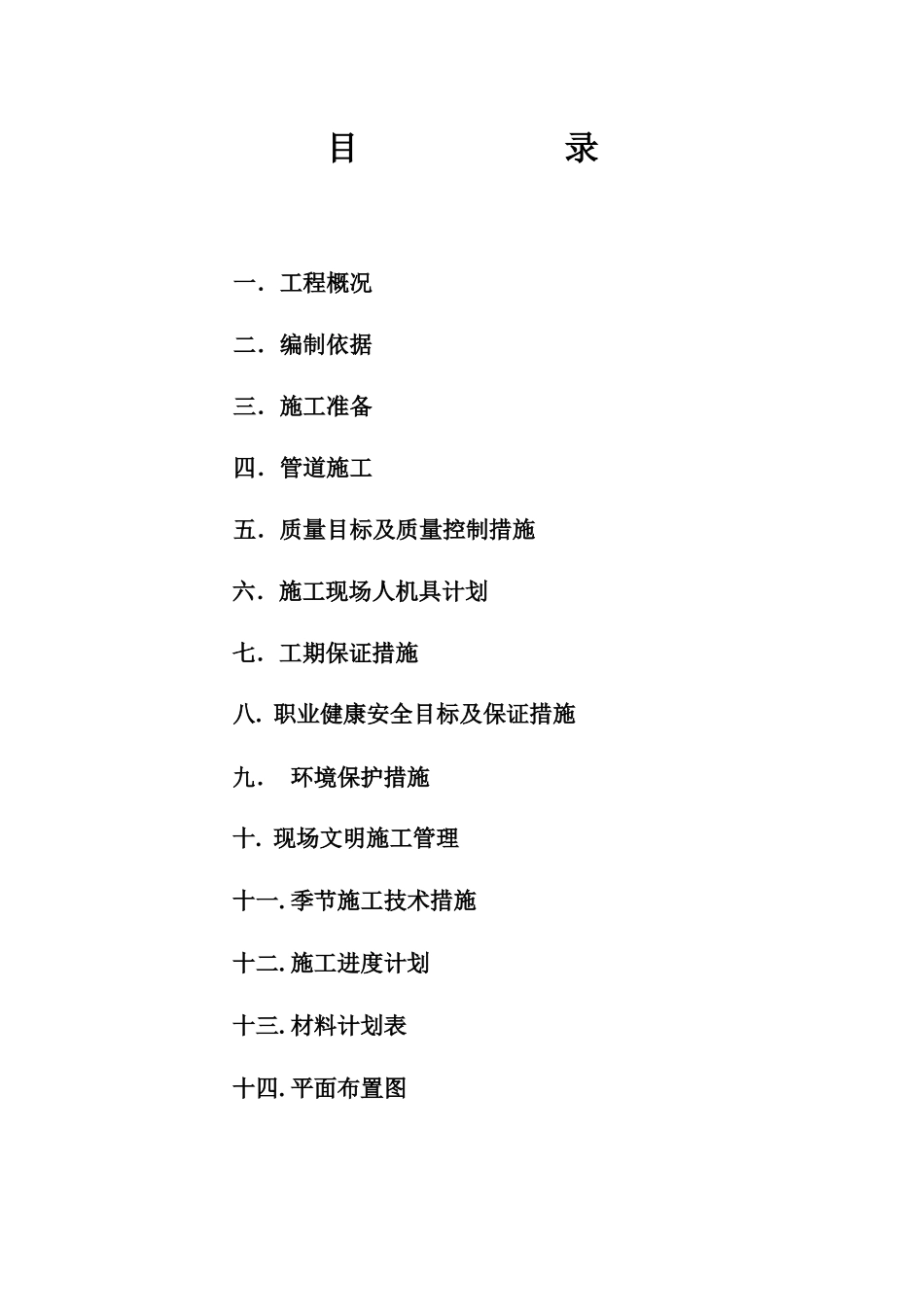

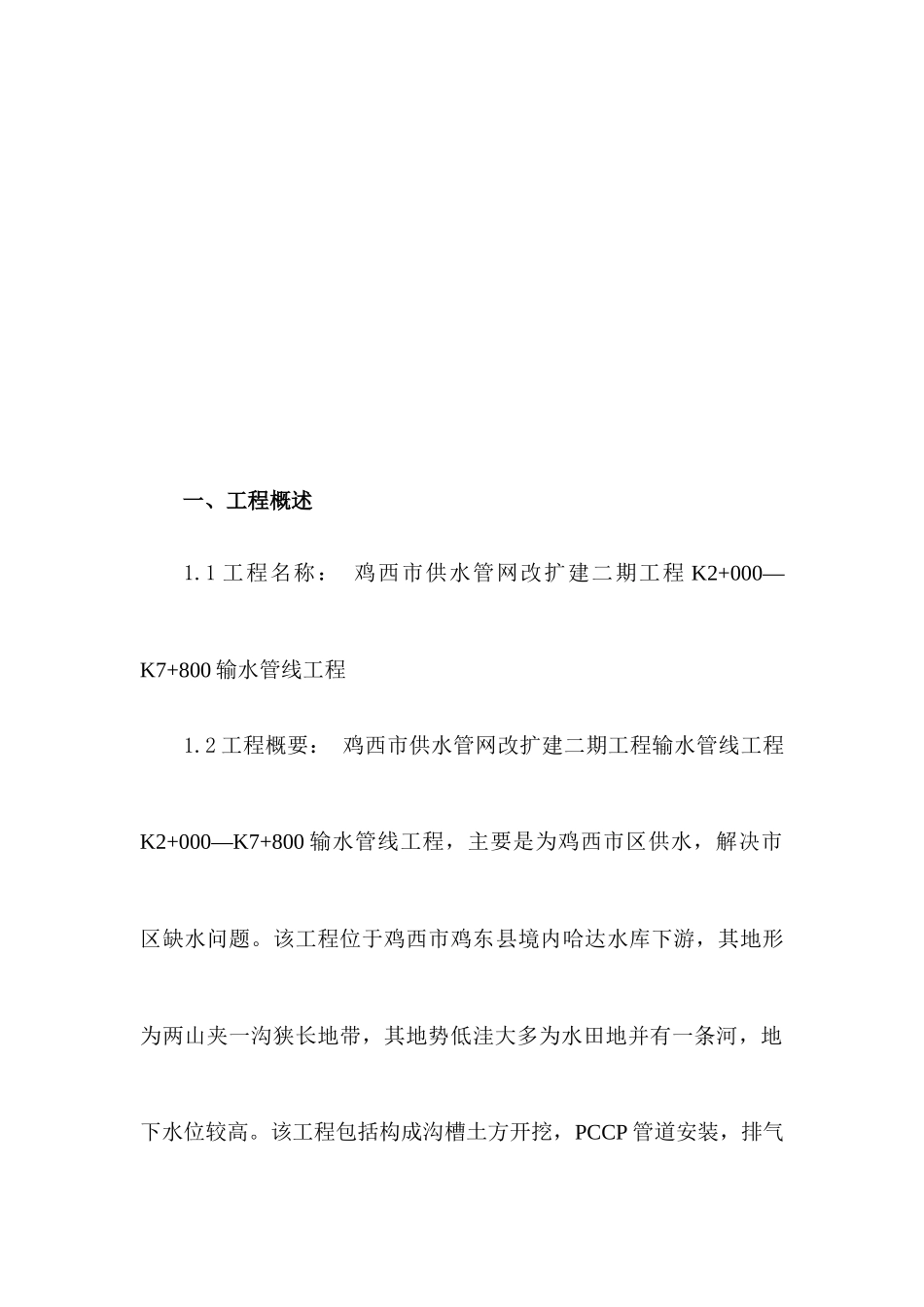

鸡西市供水管网改扩建二期工程K2+000—K7+800 输水管线工程施工组织设计施工单位：哈尔滨市政建设有限公司编制日期： 2009 年 1 月 14 日目 录一．工程概况二．编制依据三．施工准备四．管道施工五．质量目标及质量控制措施六．施工现场人机具计划七．工期保证措施八. 职业健康安全目标及保证措施九． 环境保护措施十. 现场文明施工管理十一. 季节施工技术措施十二. 施工进度计划十三. 材料计划表十四. 平面布置图一、工程概述1.1 工程名称： 鸡西市供水管网改扩建二期工程 K2+000—K7+800 输水管线工程1.2 工程概要： 鸡西市供水管网改扩建二期工程输水管线工程K2+000—K7+800 输水管线工程，主要是为鸡西市区供水，解决市区缺水问题。该工程位于鸡西市鸡东县境内哈达水库下游，其地形为两山夹一沟狭长地带，其地势低洼大多为水田地并有一条河，地下水位较高。该工程包括构成沟槽土方开挖，PCCP 管道安装，排气阀、排泥阀、蝶阀安装，排气井、排泥井、湿井、蝶阀井砼浇筑及沟槽土方回填等项工作。管道设计采用标准型式的内衬式预应力钢筒砼管（简称 PCCP）D800、P=1.0MPa，双胶圈密封，管道基础为素土基础，管道试验压力均不大于 1.5MPa。管道水平、竖向转角及阀井段连接采用钢制 D800×9、D219×9 钢管和相应的钢制弯头及相应承口插口连接件与管道连接。钢制钢管和相应的钢制弯头与相应承口插口连接件采用法兰连接，然后通过承口插口连接件与 PCCP管道连接。钢管及钢制管件内防腐采用高效无毒环氧瓷漆，外防腐采用环氧煤沥青漆加强级防腐。材料由建设单位采购供货。1.3 工期要求：工期 180 天1.4 工程质量：达到合格要求。二、编制依据2.1 设计的给水图纸2.2《给水排水管道工程施工及验收规范》GB50268-972.3《建筑给排水及采暖工程施工质量验收规范》 GB50242-2002，2.4《建筑给水排水设计规范》GB50015-20032.5 标准图 S 系《给水排水标准图集》：05S502；02S403；03S5052.6《建筑地基处理技术规范》JGJ79-2002三、施工准备3.1 图纸资料的准备3.1.1 熟悉图纸、施工技术标准及验收规范，了解设计意图，理解图纸提出的施工要求；3.1.2 参加由业主组织的设计交底工作,澄清设计图纸上存在的问题确定特殊管道的施工方法；3.1.3 根据设计图纸和设计交底会议纪要,编制详细的施工图材料预算,确定所需材料的品种、规格、数量和有关标准；3.1.4 考虑与其它专业的配合，编制施工进度计划，编制详细施工方案，准...
