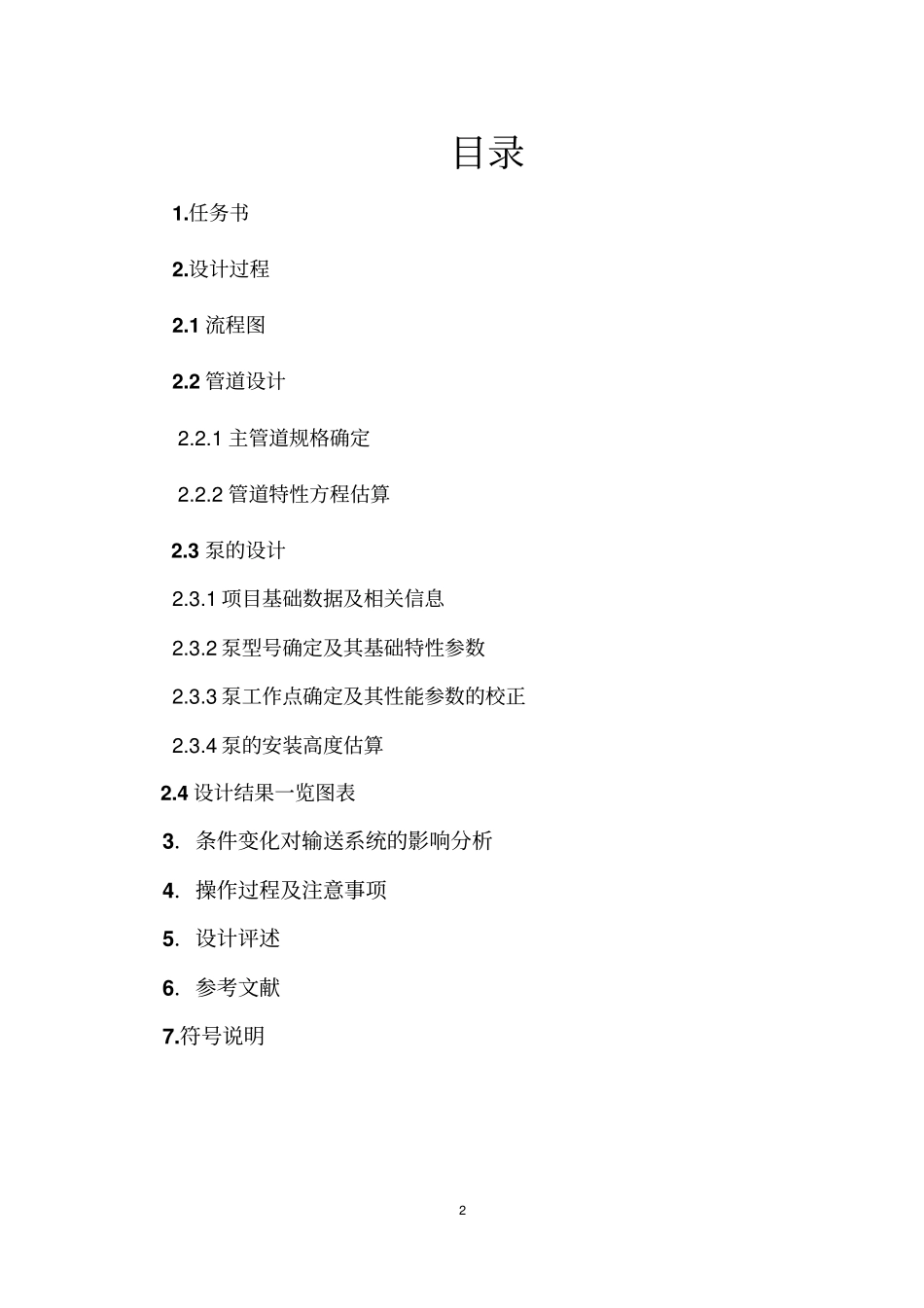

1 流体输送管路设计2 目录1.任务书2.设计过程2.1 流程图2.2 管道设计2.2.1 主管道规格确定2.2.2 管道特性方程估算2.3 泵的设计2.3.1 项目基础数据及相关信息2.3.2 泵型号确定及其基础特性参数2.3.3 泵工作点确定及其性能参数的校正2.3.4 泵的安装高度估算2.4 设计结果一览图表3．条件变化对输送系统的影响分析4．操作过程及注意事项5．设计评述6．参考文献7.符号说明3 一、任务书某工厂需要将一定量溶剂从贮槽送往高位槽, 两槽液面稳定 , 其间的垂直距离为 10m, 溶剂温度 20℃,溶剂贮槽液面与地面的距离为3m,试解决下列问题：⑴选择输送管子 , 并画出示意图；⑵选择合适类型的泵；⑶求泵的轴功率和电机功率；⑷确定泵的安装位置；⑸确定泵的工作点、损耗在阀门上的轴功率；⑹现若流量需增加10%,可采取什么措施 ? 分析管路设计中可行的节能措施。注：学号单号同学选用溶剂为乙醇， 双号同学选用溶剂为甲醇， 输送量为（50+学号最后两位）吨 / 小时。要求：查阅相关工程设计手册或其它文献，写出设计报告， 对工艺参数的选用附上相关出处。二、设计过程1. 流程图4 2. 管道设计2.1 物理参数及操作环境条件在 20℃，即 303.15K 下进行，储罐 A 与大气相通，其液面上方大气压假定为 1atm，离心泵根据管路计算选择。输送量为61000kg/h。常 压 、 303.15K 下 ， 乙 醇 的 物 性 数 据 为 ： 密 度 ρ =789kg/m3, 黏 度 μ=1.15*10-3Pa· s。2.2 管径、流速、雷诺数的计算与流型的判断工程设计中． 易燃易爆液体管道直径的大小．与安全流速值的大小有直接的关系。根据化工设计手册[1] 乙醇的安全流速u≤5m/s, 结合乙醇在管路输送的经济流速 [2] ，和泵吸入管的推荐流速0.5 ≤u≤2.0m/s 和排出管的推荐流速2.4 ≤u≤3.0m/s[3]。假定液体在吸入管道内的流速0u =2.2sm ，在泵排出管内的流速 u1=3.0m/s, 已知流量s/0.0215/77.333mhmVa，由流量计算式udV22得吸入管径为：5 002uVda=mm2.214.30.02152=112 mm同理得排出管径为：112uVda=mm3.014.30.02152=96mm查流体输送用不锈钢无缝钢管规格表【4】选取吸入管规格mmmm 4121。则吸入管内径mmmmd113241210，实际流速为：smdVua/2.14320.11314.30.0215)2(2200吸入管雷诺数66142.11101.157892.1430.113Re3000ud>4000因此可判断流体的流形为湍流。选取排出管规格mmmm 3.5102。则排出管内径mmmmd9525.31021，实际流速为：smdVua/3.0320.0...
