暖通工程施工组织设计方案(DOC15页)VIP免费

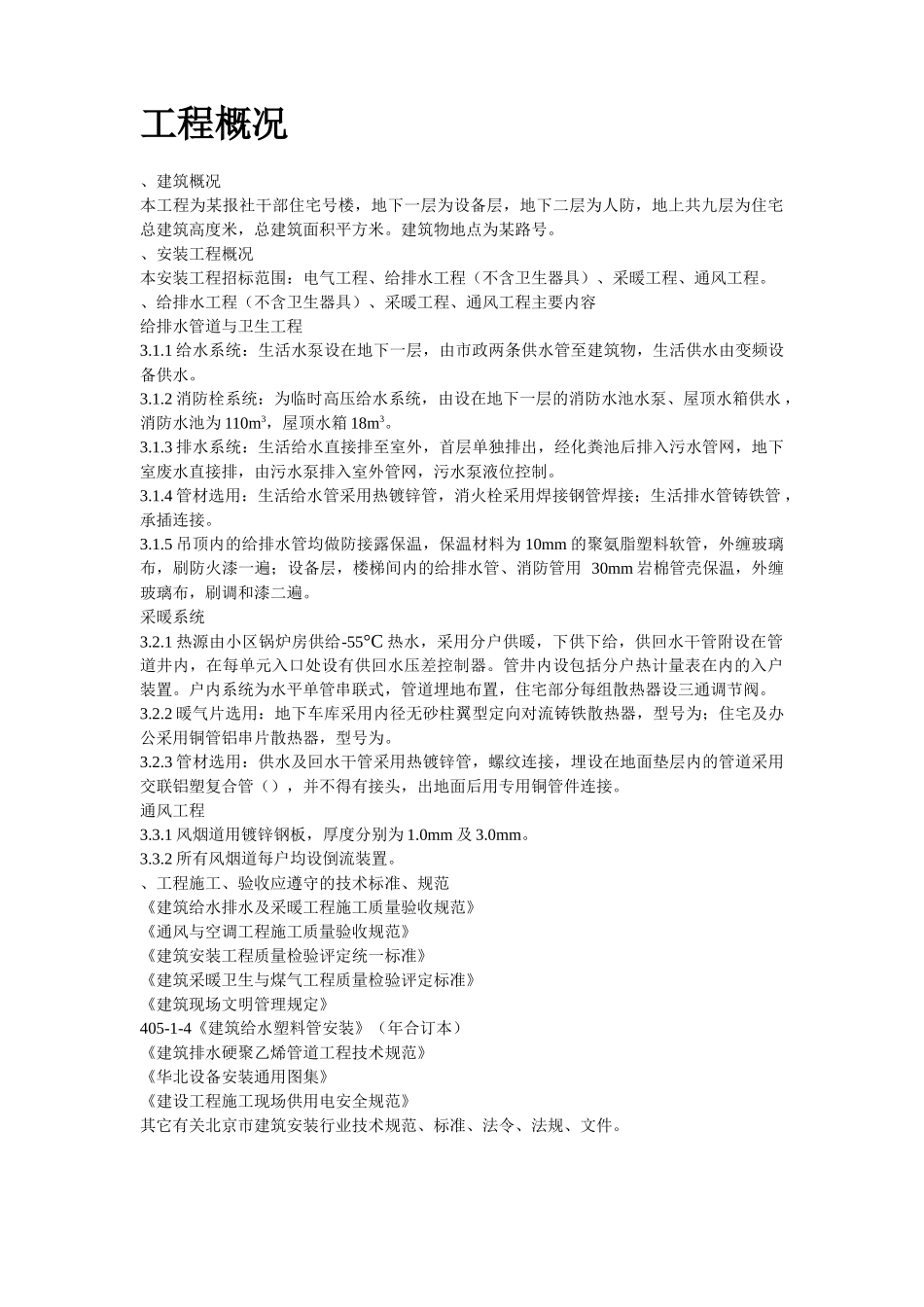

目录工程概况、建筑概况本工程为某报社干部住宅号楼，地下一层为设备层，地下二层为人防，地上共九层为住宅总建筑高度米，总建筑面积平方米。建筑物地点为某路号。、安装工程概况本安装工程招标范围：电气工程、给排水工程（不含卫生器具）、采暖工程、通风工程。、给排水工程（不含卫生器具）、采暖工程、通风工程主要内容给排水管道与卫生工程3.1.1 给水系统：生活水泵设在地下一层，由市政两条供水管至建筑物，生活供水由变频设备供水。3.1.2 消防栓系统：为临时高压给水系统，由设在地下一层的消防水池水泵、屋顶水箱供水 ，消防水池为 110m3，屋顶水箱 18m3。3.1.3 排水系统：生活给水直接排至室外，首层单独排出，经化粪池后排入污水管网，地下室废水直接排，由污水泵排入室外管网，污水泵液位控制。3.1.4 管材选用：生活给水管采用热镀锌管，消火栓采用焊接钢管焊接；生活排水管铸铁管 ，承插连接。3.1.5 吊顶内的给排水管均做防接露保温，保温材料为 10mm 的聚氨脂塑料软管，外缠玻璃布，刷防火漆一遍；设备层，楼梯间内的给排水管、消防管用 30mm 岩棉管壳保温，外缠玻璃布，刷调和漆二遍。采暖系统3.2.1 热源由小区锅炉房供给-55°C 热水，采用分户供暖，下供下给，供回水干管附设在管道井内，在每单元入口处设有供回水压差控制器。管井内设包括分户热计量表在内的入户装置。户内系统为水平单管串联式，管道埋地布置，住宅部分每组散热器设三通调节阀。3.2.2 暖气片选用：地下车库采用内径无砂柱翼型定向对流铸铁散热器，型号为；住宅及办公采用铜管铝串片散热器，型号为。3.2.3 管材选用：供水及回水干管采用热镀锌管，螺纹连接，埋设在地面垫层内的管道采用交联铝塑复合管（），并不得有接头，出地面后用专用铜管件连接。通风工程3.3.1 风烟道用镀锌钢板，厚度分别为 1.0mm 及 3.0mm。3.3.2 所有风烟道每户均设倒流装置。、工程施工、验收应遵守的技术标准、规范《建筑给水排水及采暖工程施工质量验收规范》《通风与空调工程施工质量验收规范》 《建筑安装工程质量检验评定统一标准》《建筑采暖卫生与煤气工程质量检验评定标准》《建筑现场文明管理规定》405-1-4《建筑给水塑料管安装》（年合订本）《建筑排水硬聚乙烯管道工程技术规范》《华北设备安装通用图集》《建设工程施工现场供用电安全规范》其它有关北京市建筑安装行业技术规范、标准、法令、法规、文件。施工部署 、劳动力配备工 种计 划 人 数...
