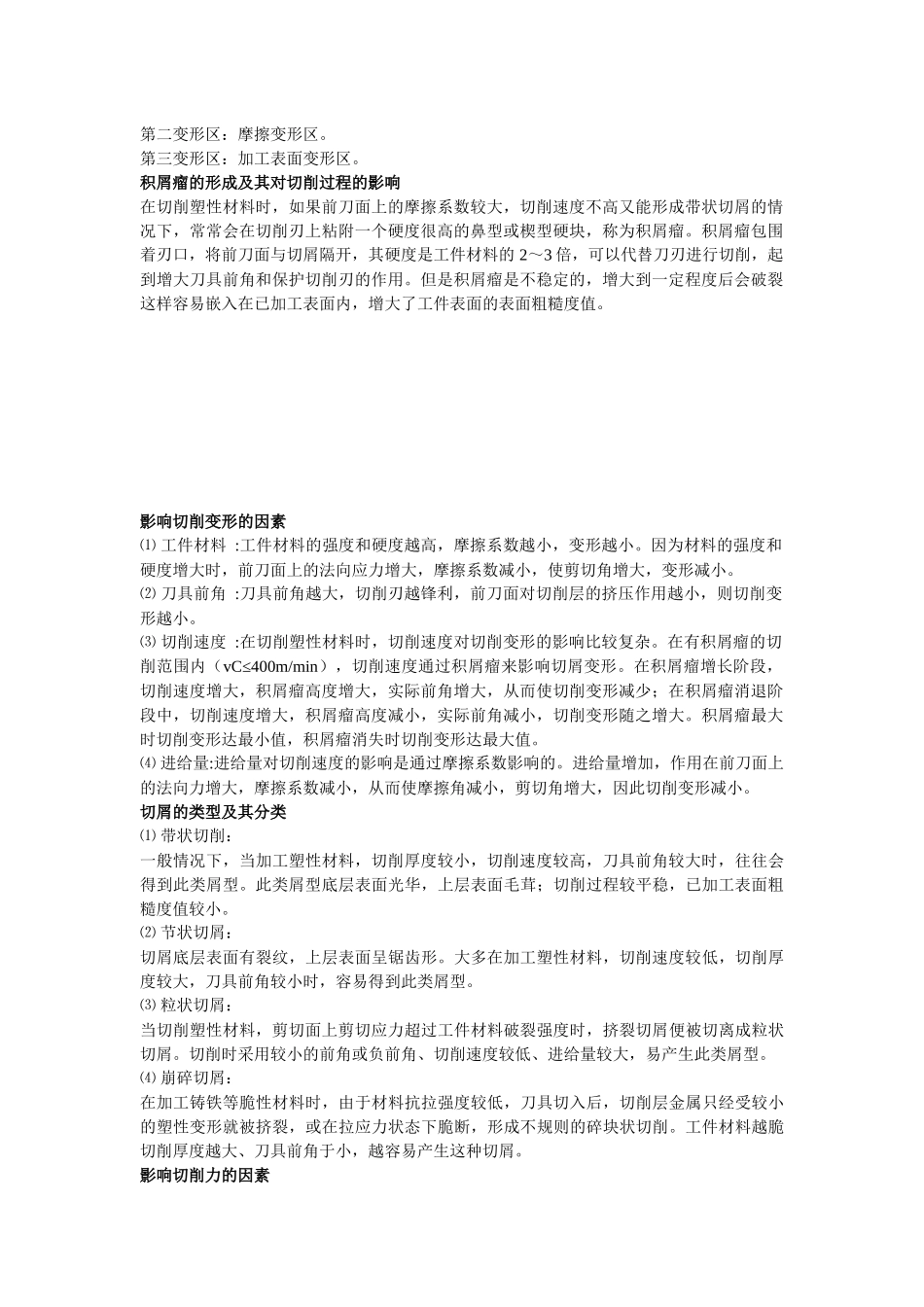

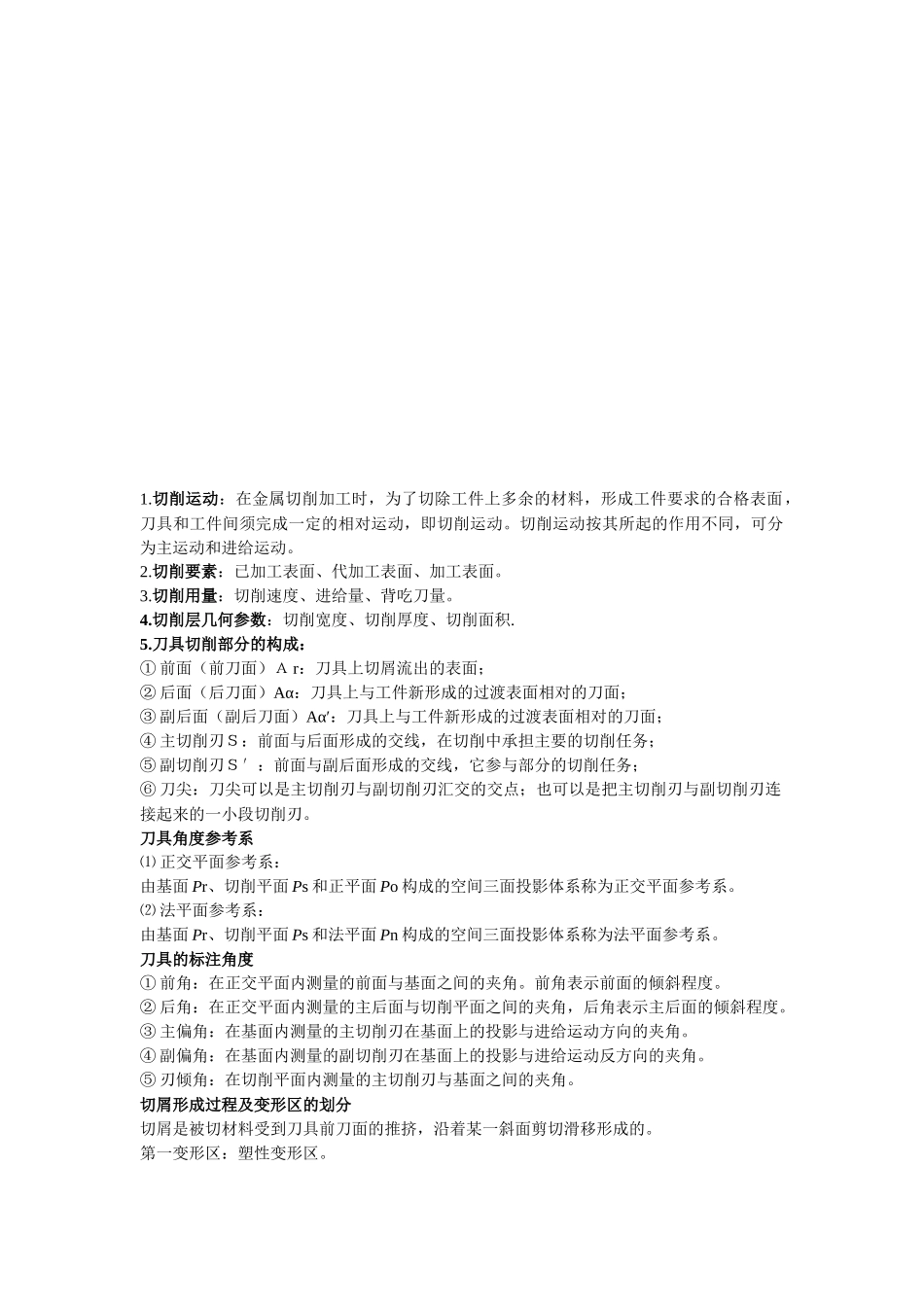

1.切削运动：在金属切削加工时，为了切除工件上多余的材料，形成工件要求的合格表面，刀具和工件间须完成一定的相对运动，即切削运动。切削运动按其所起的作用不同，可分为主运动和进给运动。2.切削要素：已加工表面、代加工表面、加工表面。3.切削用量：切削速度、进给量、背吃刀量。4.切削层几何参数：切削宽度、切削厚度、切削面积.5.刀具切削部分的构成：① 前面（前刀面）Ａ r：刀具上切屑流出的表面；② 后面（后刀面）Aα：刀具上与工件新形成的过渡表面相对的刀面；③ 副后面（副后刀面）Aα′：刀具上与工件新形成的过渡表面相对的刀面；④ 主切削刃Ｓ：前面与后面形成的交线，在切削中承担主要的切削任务；⑤ 副切削刃Ｓ′：前面与副后面形成的交线，它参与部分的切削任务；⑥ 刀尖：刀尖可以是主切削刃与副切削刃汇交的交点；也可以是把主切削刃与副切削刃连接起来的一小段切削刃。刀具角度参考系⑴ 正交平面参考系：由基面 Pr、切削平面 Ps 和正平面 Po 构成的空间三面投影体系称为正交平面参考系。⑵ 法平面参考系：由基面 Pr、切削平面 Ps 和法平面 Pn 构成的空间三面投影体系称为法平面参考系。刀具的标注角度① 前角：在正交平面内测量的前面与基面之间的夹角。前角表示前面的倾斜程度。② 后角：在正交平面内测量的主后面与切削平面之间的夹角，后角表示主后面的倾斜程度。③ 主偏角：在基面内测量的主切削刃在基面上的投影与进给运动方向的夹角。④ 副偏角：在基面内测量的副切削刃在基面上的投影与进给运动反方向的夹角。⑤ 刃倾角：在切削平面内测量的主切削刃与基面之间的夹角。切屑形成过程及变形区的划分切屑是被切材料受到刀具前刀面的推挤，沿着某一斜面剪切滑移形成的。 第一变形区：塑性变形区。第二变形区：摩擦变形区。第三变形区：加工表面变形区。积屑瘤的形成及其对切削过程的影响在切削塑性材料时，如果前刀面上的摩擦系数较大，切削速度不高又能形成带状切屑的情况下，常常会在切削刃上粘附一个硬度很高的鼻型或楔型硬块，称为积屑瘤。积屑瘤包围着刃口，将前刀面与切屑隔开，其硬度是工件材料的 2～3 倍，可以代替刀刃进行切削，起到增大刀具前角和保护切削刃的作用。但是积屑瘤是不稳定的，增大到一定程度后会破裂这样容易嵌入在已加工表面内，增大了工件表面的表面粗糙度值。影响切削变形的因素 ⑴ 工件材料 :工件材料的强度和硬度越高，摩擦系数越小，变形越小。因为材料的强...
