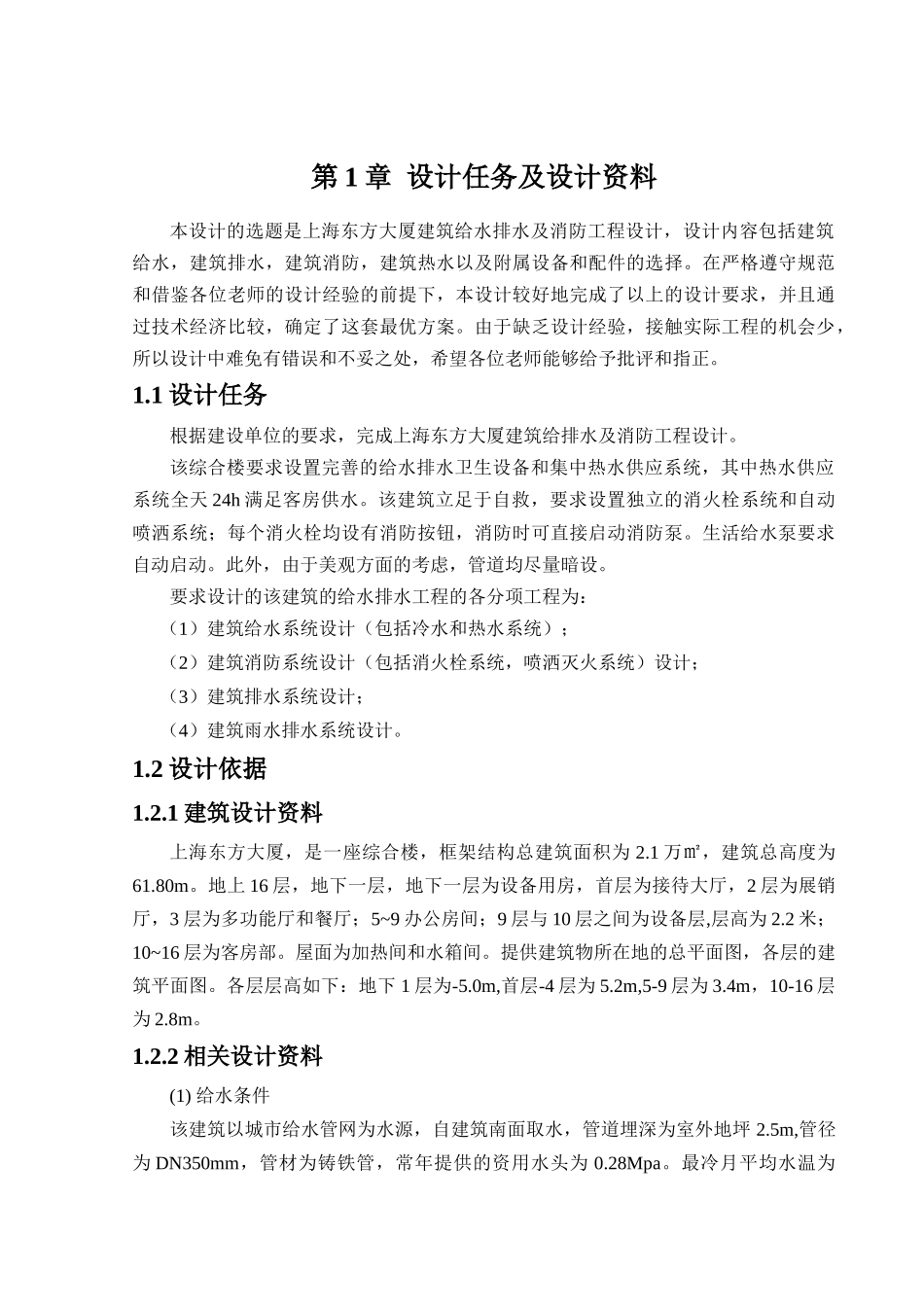

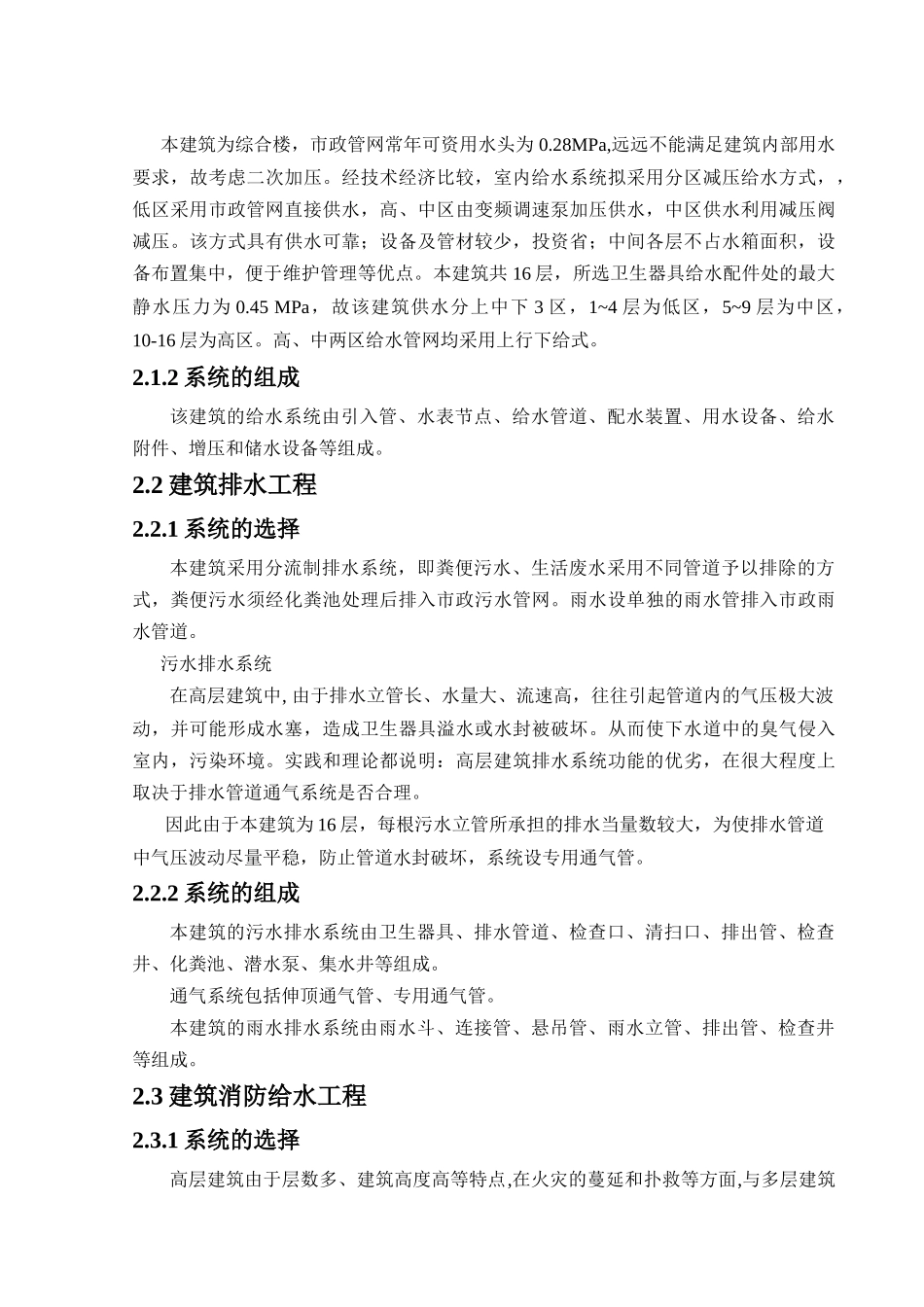

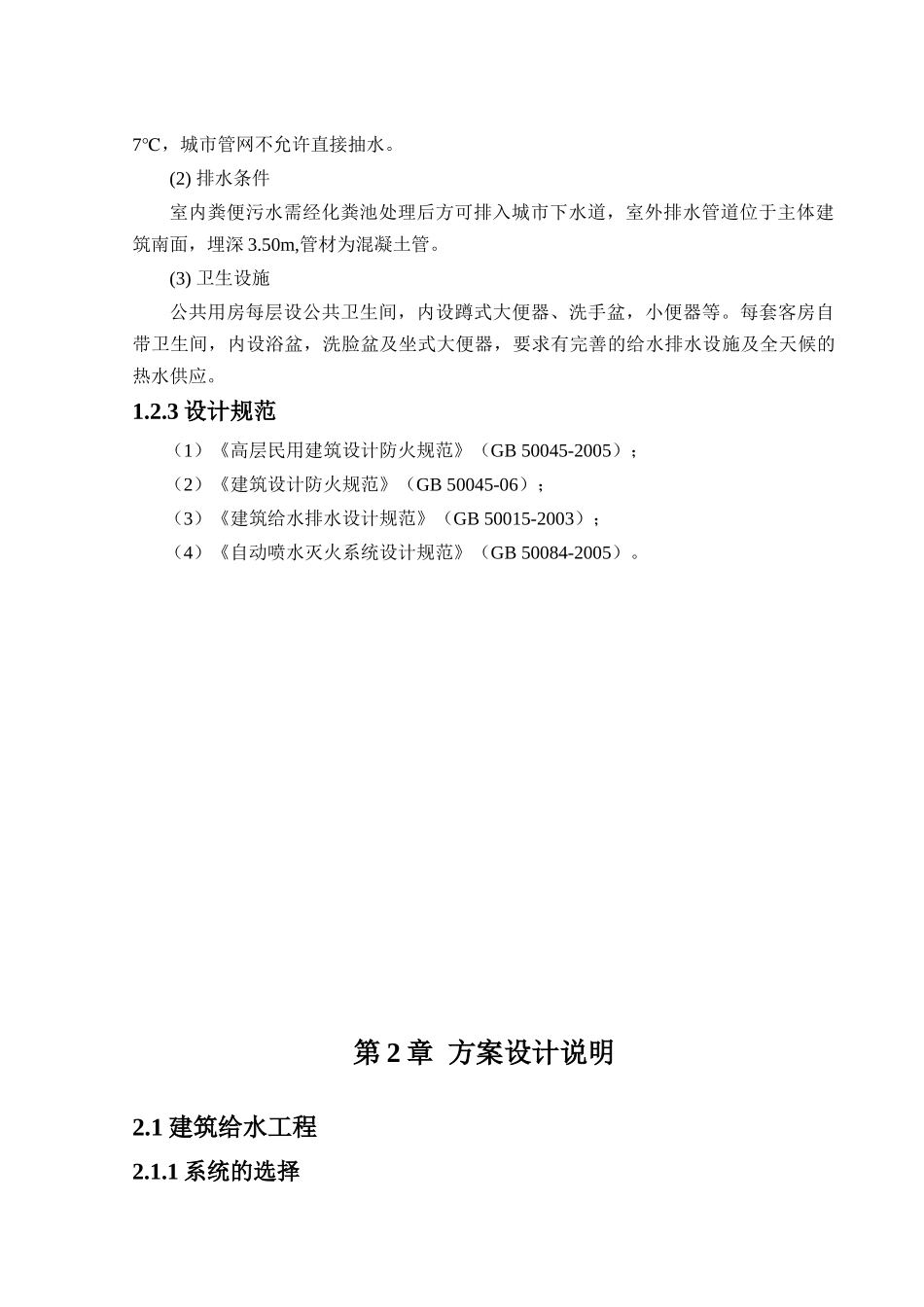

第 1 章 设计任务及设计资料本设计的选题是上海东方大厦建筑给水排水及消防工程设计，设计内容包括建筑给水，建筑排水，建筑消防，建筑热水以及附属设备和配件的选择。在严格遵守规范和借鉴各位老师的设计经验的前提下，本设计较好地完成了以上的设计要求，并且通过技术经济比较，确定了这套最优方案。由于缺乏设计经验，接触实际工程的机会少，所以设计中难免有错误和不妥之处，希望各位老师能够给予批评和指正。1.1 设计任务根据建设单位的要求，完成上海东方大厦建筑给排水及消防工程设计。该综合楼要求设置完善的给水排水卫生设备和集中热水供应系统，其中热水供应系统全天 24h 满足客房供水。该建筑立足于自救，要求设置独立的消火栓系统和自动喷洒系统；每个消火栓均设有消防按钮，消防时可直接启动消防泵。生活给水泵要求自动启动。此外，由于美观方面的考虑，管道均尽量暗设。要求设计的该建筑的给水排水工程的各分项工程为：（1）建筑给水系统设计（包括冷水和热水系统）；（2）建筑消防系统设计（包括消火栓系统，喷洒灭火系统）设计；（3）建筑排水系统设计；（4）建筑雨水排水系统设计。1.2 设计依据1.2.1 建筑设计资料上海东方大厦，是一座综合楼，框架结构总建筑面积为 2.1 万㎡，建筑总高度为61.80m。地上 16 层，地下一层，地下一层为设备用房，首层为接待大厅，2 层为展销厅，3 层为多功能厅和餐厅；5~9 办公房间；9 层与 10 层之间为设备层,层高为 2.2 米；10~16 层为客房部。屋面为加热间和水箱间。提供建筑物所在地的总平面图，各层的建筑平面图。各层层高如下：地下 1 层为-5.0m,首层-4 层为 5.2m,5-9 层为 3.4m，10-16 层为 2.8m。1.2.2 相关设计资料(1) 给水条件该建筑以城市给水管网为水源，自建筑南面取水，管道埋深为室外地坪 2.5m,管径为 DN350mm，管材为铸铁管，常年提供的资用水头为 0.28Mpa。最冷月平均水温为7℃，城市管网不允许直接抽水。(2) 排水条件 室内粪便污水需经化粪池处理后方可排入城市下水道，室外排水管道位于主体建筑南面，埋深 3.50m,管材为混凝土管。(3) 卫生设施公共用房每层设公共卫生间，内设蹲式大便器、洗手盆，小便器等。每套客房自带卫生间，内设浴盆，洗脸盆及坐式大便器，要求有完善的给水排水设施及全天候的热水供应。1.2.3 设计规范（1）《高层民用建筑设计防火规范》（GB 50045-2005）；（2）《建筑设计防火规范》（GB 50045-06）；（3）《建...
