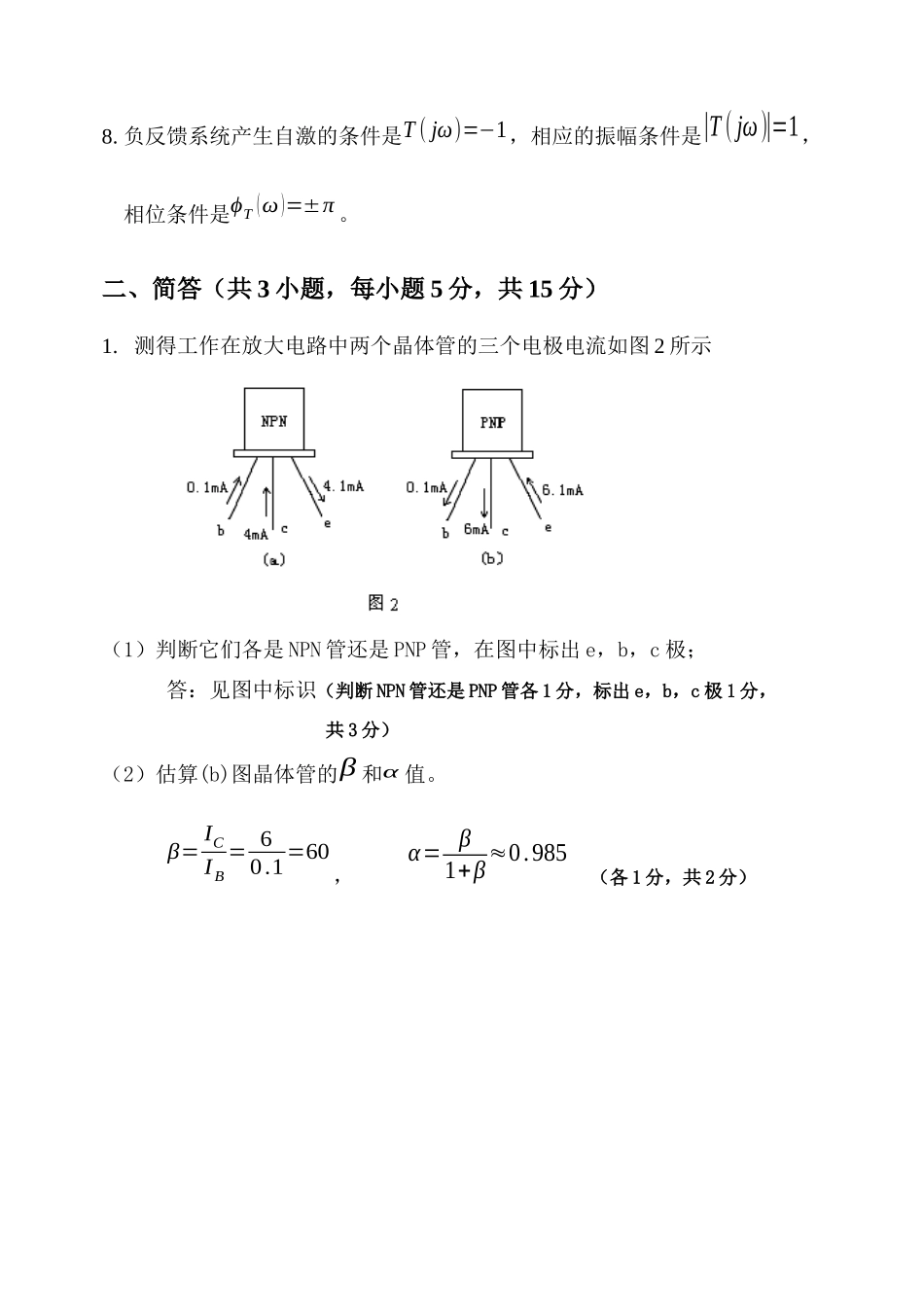

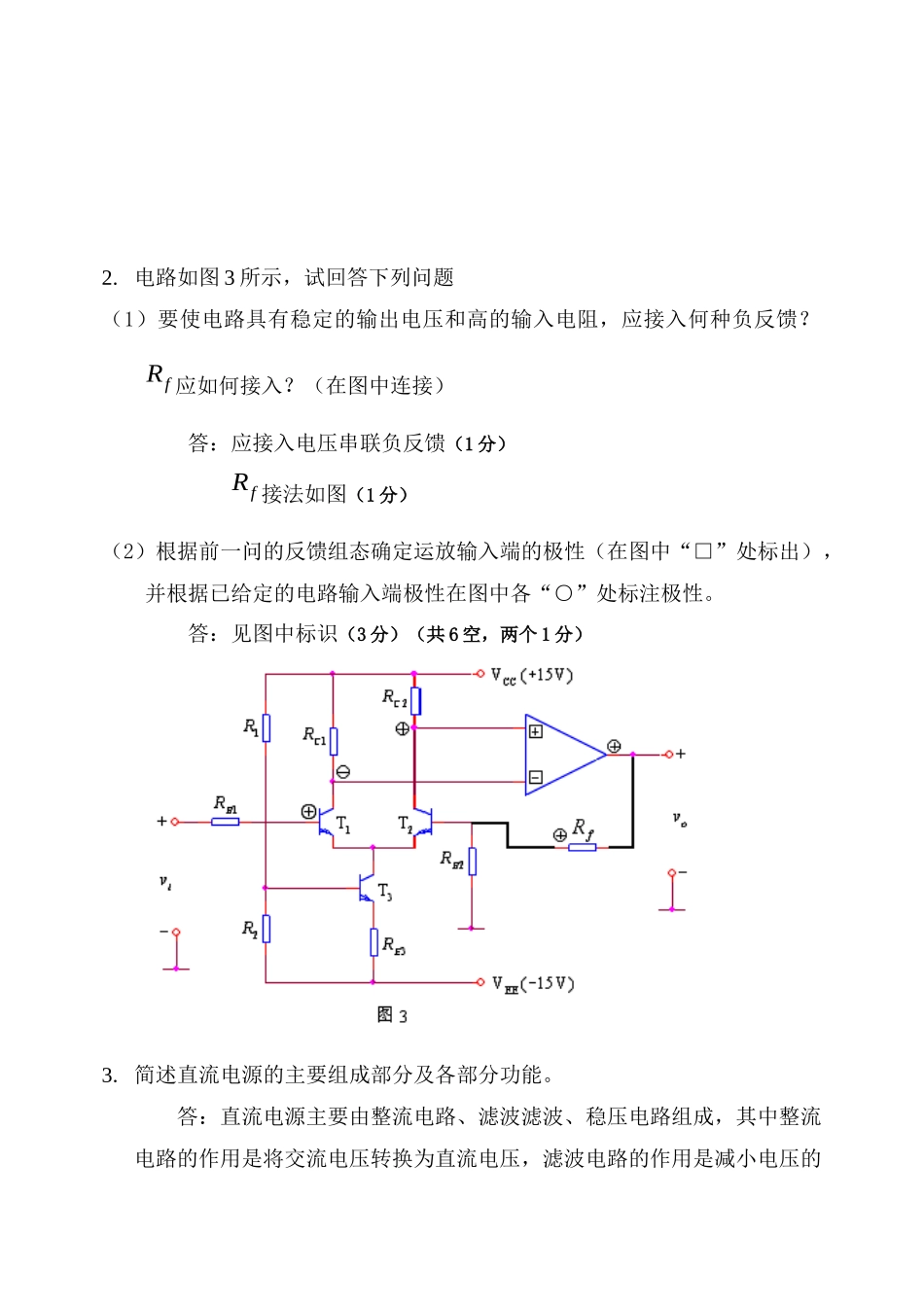

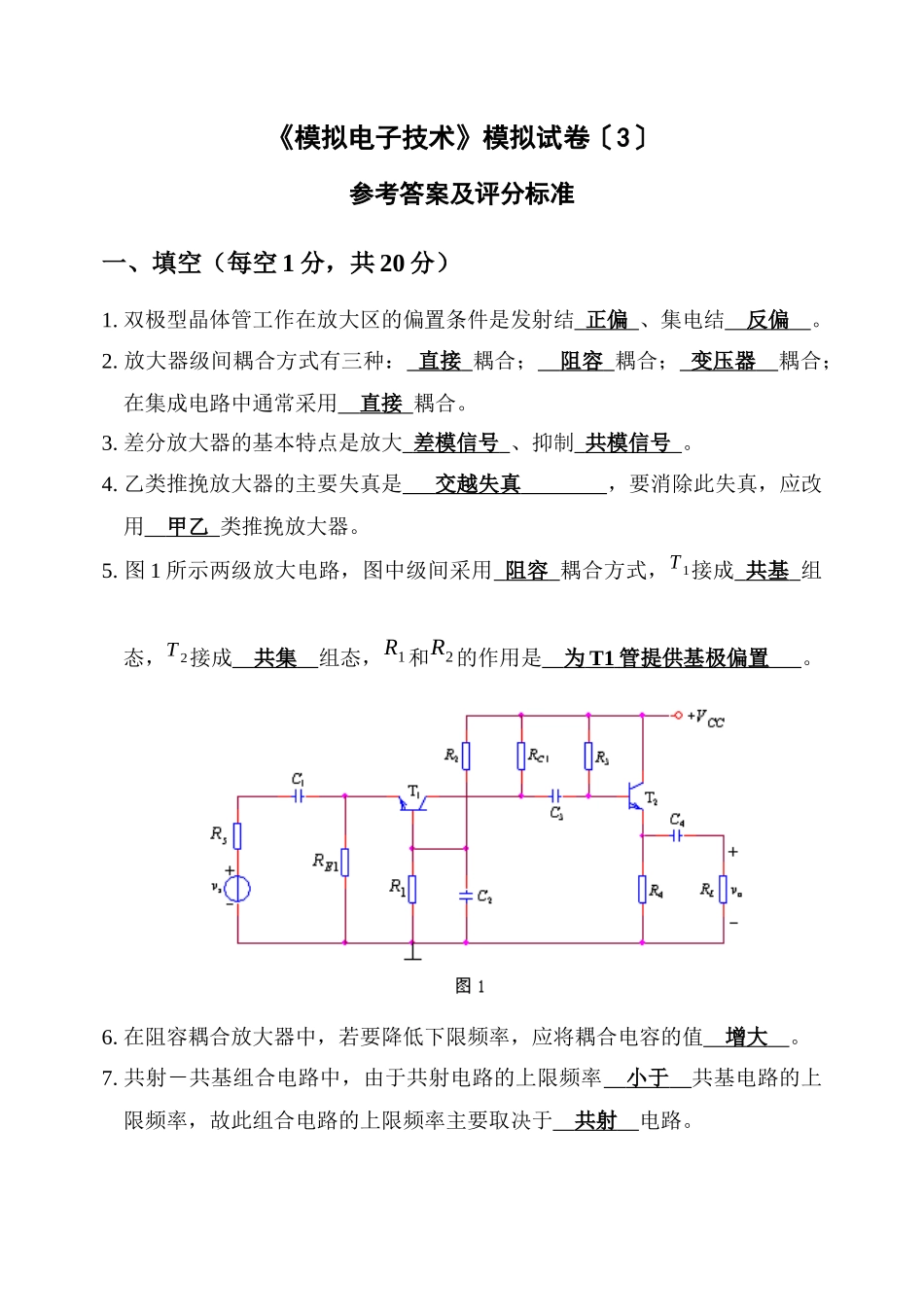

《模拟电子技术》模拟试卷〔3〕参考答案及评分标准一、填空（每空 1 分，共 20 分）1. 双极型晶体管工作在放大区的偏置条件是发射结 正偏 、集电结 反偏 。2. 放大器级间耦合方式有三种： 直接 耦合； 阻容 耦合； 变压器 耦合；在集成电路中通常采用 直接 耦合。3. 差分放大器的基本特点是放大 差模信号 、抑制 共模信号 。4. 乙类推挽放大器的主要失真是 交越失真 ，要消除此失真，应改用 甲乙 类推挽放大器。5. 图 1 所示两级放大电路，图中级间采用 阻容 耦合方式，T 1接成 共基 组态，T 2接成 共集 组态，R1和R2的作用是 为 T1 管提供基极偏置 。6. 在阻容耦合放大器中，若要降低下限频率，应将耦合电容的值 增大 。7. 共射－共基组合电路中，由于共射电路的上限频率 小于 共基电路的上限频率，故此组合电路的上限频率主要取决于 共射 电路。8. 负反馈系统产生自激的条件是T ( jω)=−1，相应的振幅条件是|T ( jω)|=1，相位条件是ϕT (ω )=±π 。二、简答（共 3 小题，每小题 5 分，共 15 分）1. 测得工作在放大电路中两个晶体管的三个电极电流如图 2 所示 （1）判断它们各是 NPN 管还是 PNP 管，在图中标出 e，b，c 极； 答：见图中标识（判断 NPN 管还是 PNP 管各 1 分，标出 e，b，c 极 1 分，共 3 分）（2）估算(b)图晶体管的β 和α 值。β= ICI B= 60.1=60， α= β1+β≈0.985 （各 1 分，共 2 分）2. 电路如图 3 所示，试回答下列问题（1）要使电路具有稳定的输出电压和高的输入电阻，应接入何种负反馈？Rf 应如何接入？（在图中连接） 答：应接入电压串联负反馈（1 分） Rf 接法如图（1 分）（2）根据前一问的反馈组态确定运放输入端的极性（在图中“□”处标出），并根据已给定的电路输入端极性在图中各“○”处标注极性。 答：见图中标识（3 分）（共 6 空，两个 1 分） 3. 简述直流电源的主要组成部分及各部分功能。答：直流电源主要由整流电路、滤波滤波、稳压电路组成，其中整流电路的作用是将交流电压转换为直流电压，滤波电路的作用是减小电压的脉动，稳压电路的作用是使输出直流电压基本不受电网电压波动和负载电阻变化的影响，从而获得足够高的稳定性。（组成部分 3 分，功能 2 分）三、分析计算题（共 5 小题，共 65 分）1. 二极管电路如图 4（a）所示，设二极管为理想的。（10 分...
