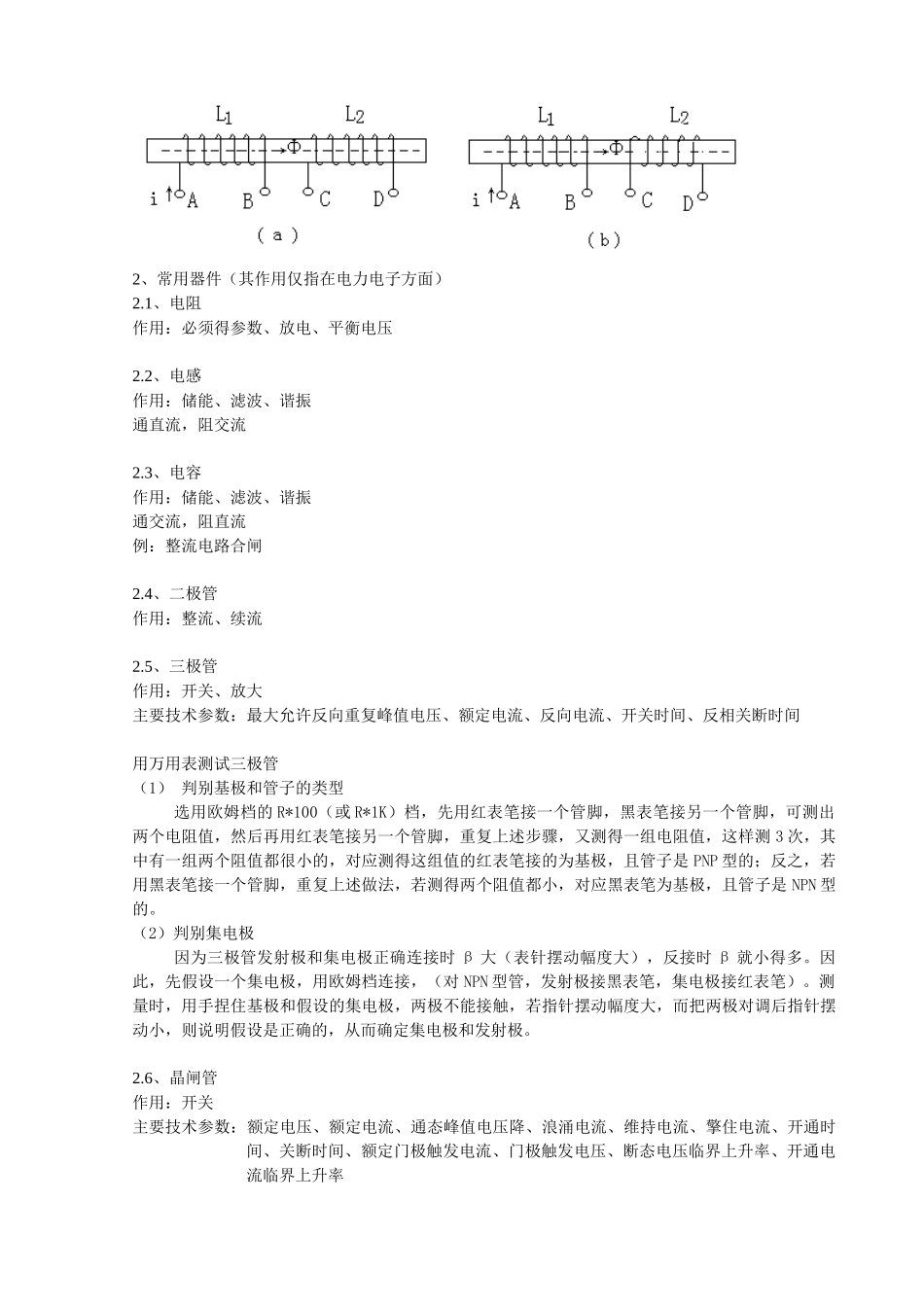

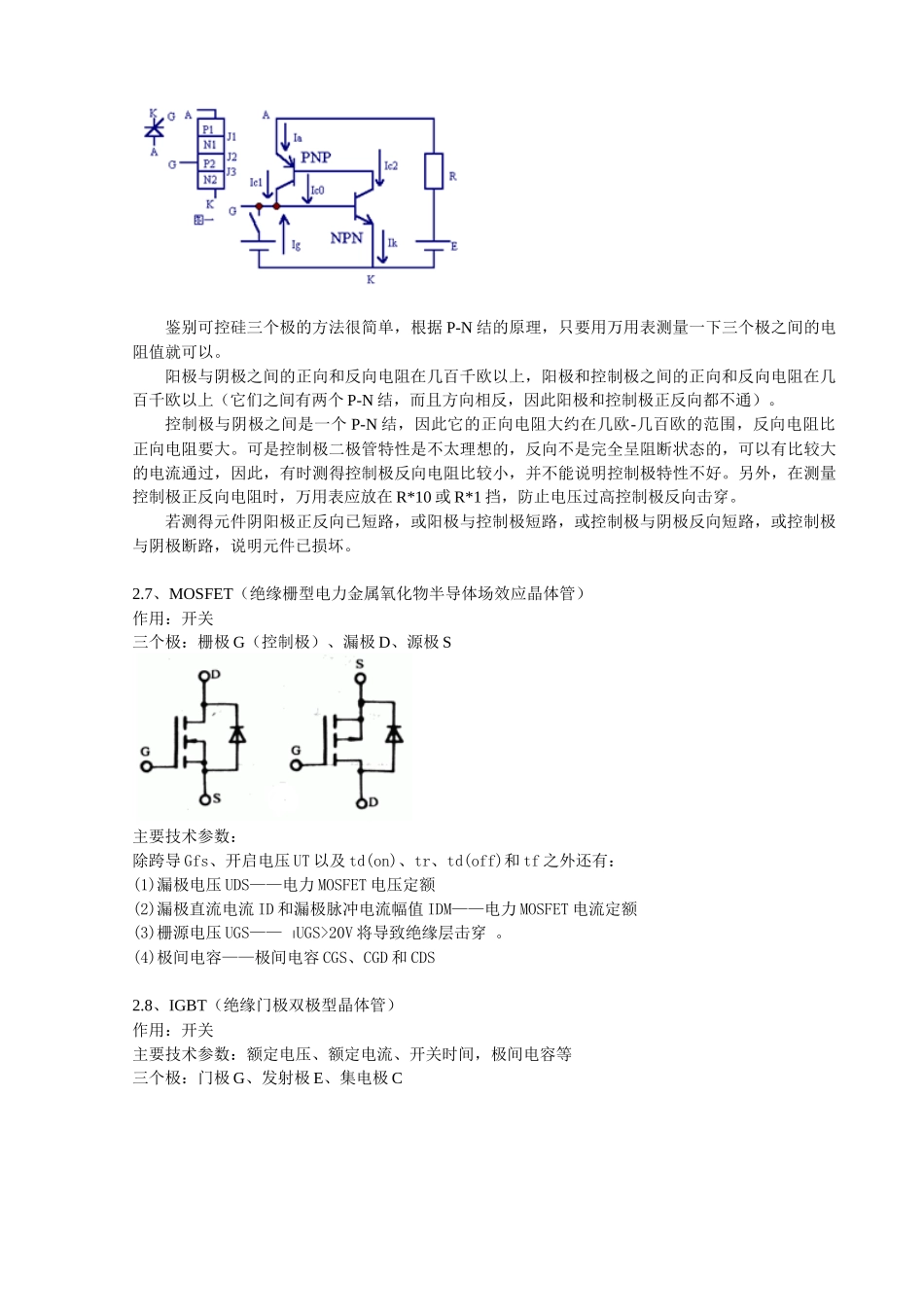

电力电子资料1、分析问题常用的电路知识1.1、欧姆定律欧姆定律：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比.欧姆定律公式：I=U/R其中：I、U、R——三个量是属于同一部分电路中同一时刻的电流强度、电压和电阻。1.2、KCL（基尔霍夫第一定律）汇于节点的各支路电流的代数和等于零,用公式表示为: ∑I=0 又被称作基尔霍夫电流定律(KCL)。注意：参考方向1.3、KVL（基尔霍夫第二定律）沿任意回路环绕一周回到出发点，电动势的代数和等于回路各支路电阻（包括电源的内阻在内）和支路电流的乘积（即电压的代数和）。用公式表示为： ∑E=∑RI 注意：基尔霍夫电压定律(KVL)的正确性与各支路元件的性质无关,只要是集总电路 KVL 总成立。 运用基尔霍夫电压定律(KVL)时,必须先设定各支路电压的参考方向1.4、相位差两个频率相同的交流电相位的差叫做相位差，或者叫做相差。这两个频率相同的交流电，可以是两个交流电流，可以是两个交流电压，单相、三相1.5、SPWM冲量等效原理：大小、波形不相同的窄脉冲变量作用于惯性系统时，只要它们的冲量及变量对时间的积分相等，其作用效果基本相同。1.6、PWM、PFM脉宽宽度调制式（PWM）：保持开关频率不变，改变 Ton 调控输出电压。脉冲频率调制方式（PFM）：保持 Ton 不变；改变开关频率调控输出电压1.7、同名端若电流从两组线圈的某端子流入时，所产生的磁通是相互增加的，则该两个端子为同名端。变压器、脉冲变压器、互感器（电流、电压）、电感线圈的连接、继电器等2、常用器件（其作用仅指在电力电子方面）2.1、电阻作用：必须得参数、放电、平衡电压2.2、电感作用：储能、滤波、谐振通直流，阻交流2.3、电容作用：储能、滤波、谐振通交流，阻直流例：整流电路合闸2.4、二极管作用：整流、续流2.5、三极管作用：开关、放大主要技术参数：最大允许反向重复峰值电压、额定电流、反向电流、开关时间、反相关断时间用万用表测试三极管（1） 判别基极和管子的类型 选用欧姆档的 R*100（或 R*1K）档，先用红表笔接一个管脚，黑表笔接另一个管脚，可测出两个电阻值，然后再用红表笔接另一个管脚，重复上述步骤，又测得一组电阻值，这样测 3 次，其中有一组两个阻值都很小的，对应测得这组值的红表笔接的为基极，且管子是 PNP 型的；反之，若用黑表笔接一个管脚，重复上述做法，若测得两个阻值都小，对应黑表笔为基极，且管子是 NPN 型的。（2）判别集电极 因为三极管发射极和集电极正确...
