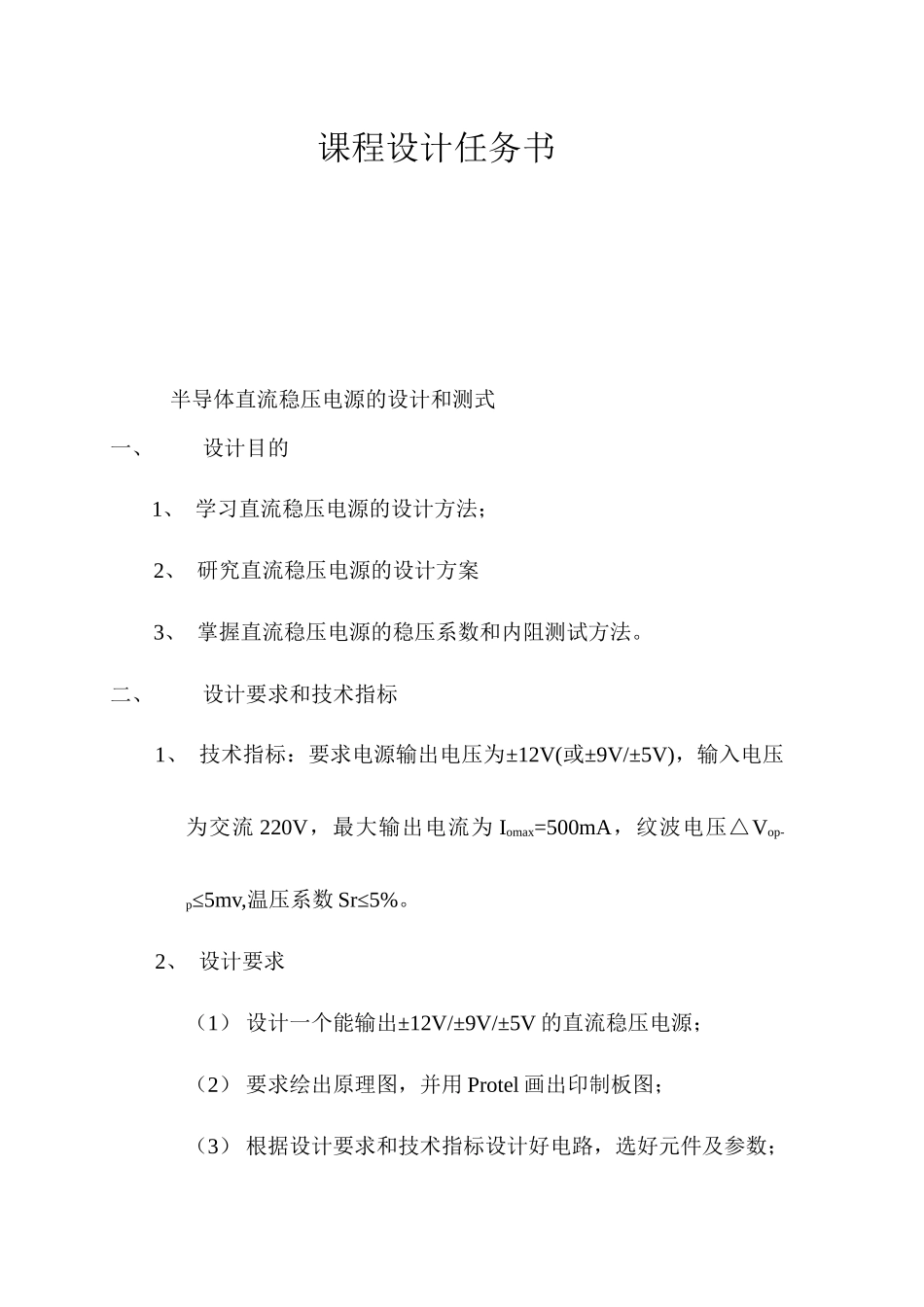

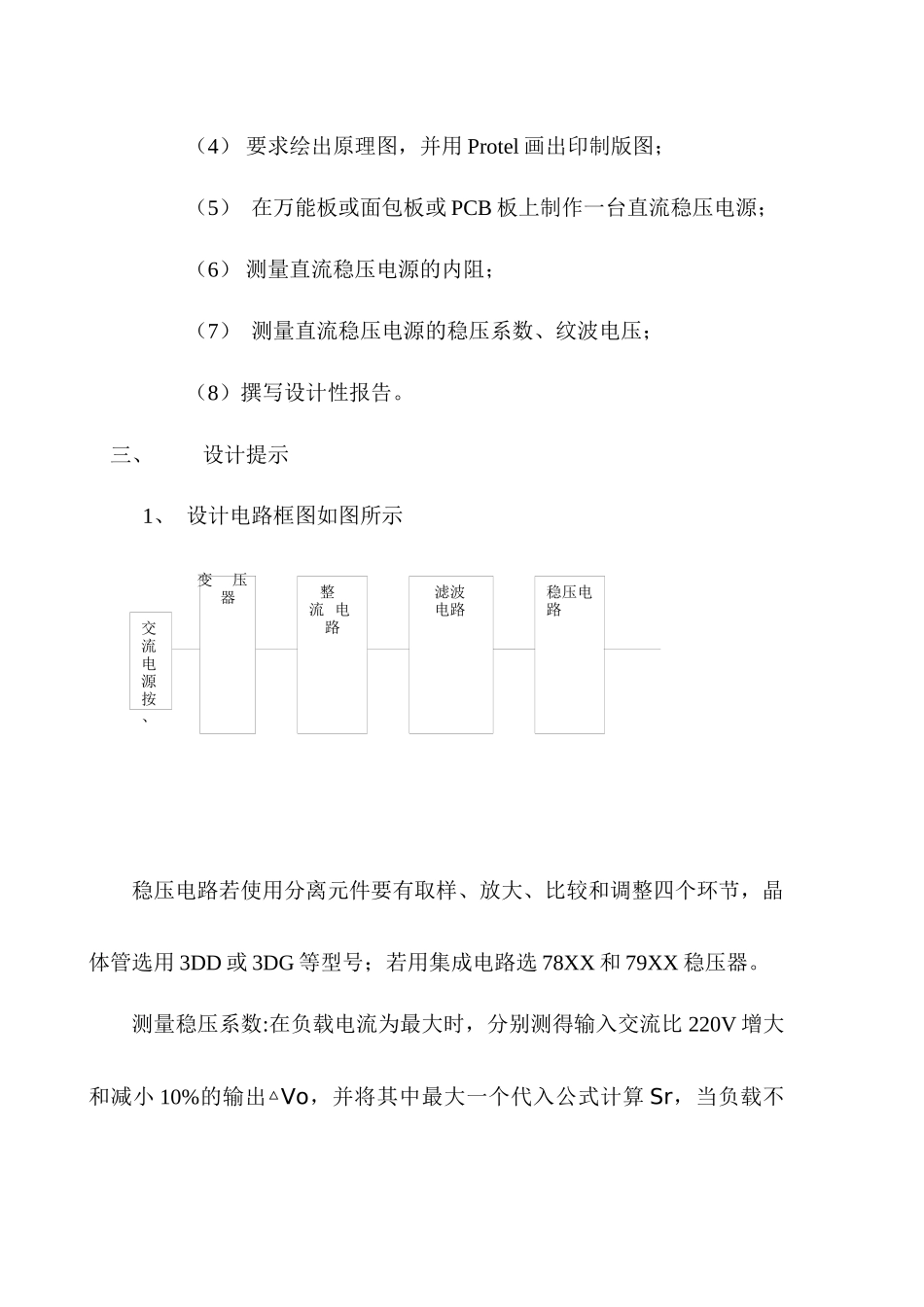

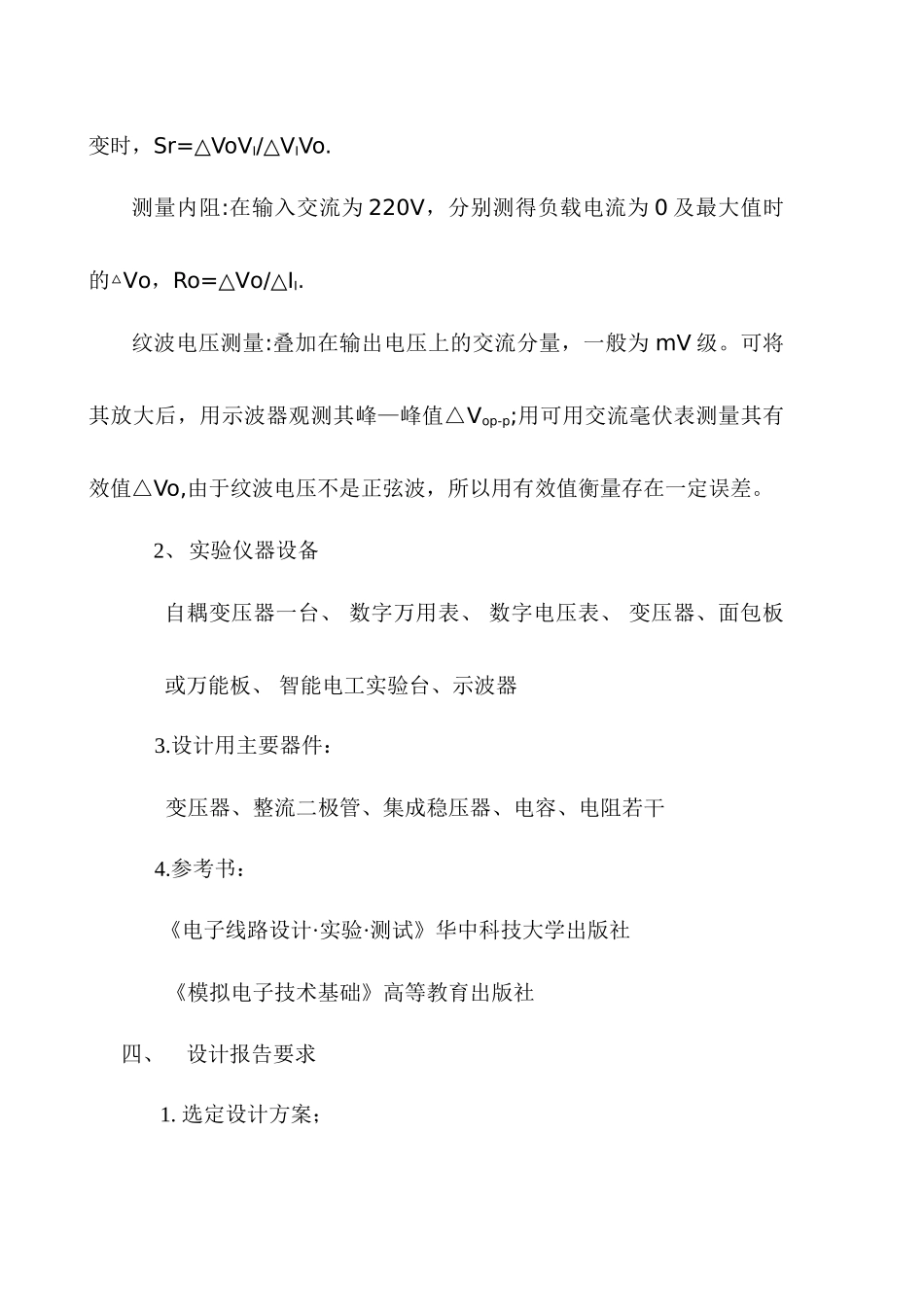

课程设计任务书 半导体直流稳压电源的设计和测式一、 设计目的1、 学习直流稳压电源的设计方法；2、 研究直流稳压电源的设计方案3、 掌握直流稳压电源的稳压系数和内阻测试方法。二、 设计要求和技术指标1、 技术指标：要求电源输出电压为±12V(或±9V/±5V)，输入电压为交流 220V，最大输出电流为 Iomax=500mA，纹波电压△Vop-p≤5mv,温压系数 Sr≤5%。2、 设计要求（1） 设计一个能输出±12V/±9V/±5V 的直流稳压电源；（2） 要求绘出原理图，并用 Protel 画出印制板图；（3） 根据设计要求和技术指标设计好电路，选好元件及参数；稳压电路滤波电路整流 电路变压器交流电源按、（4） 要求绘出原理图，并用 Protel 画出印制版图；（5） 在万能板或面包板或 PCB 板上制作一台直流稳压电源；（6） 测量直流稳压电源的内阻；（7） 测量直流稳压电源的稳压系数、纹波电压；（8）撰写设计性报告。 三、 设计提示1、 设计电路框图如图所示稳压电路若使用分离元件要有取样、放大、比较和调整四个环节，晶体管选用 3DD 或 3DG 等型号；若用集成电路选 78XX 和 79XX 稳压器。测量稳压系数:在负载电流为最大时，分别测得输入交流比 220V 增大和减小 10%的输出△Vo，并将其中最大一个代入公式计算 Sr，当负载不变时，Sr=△VoVI/△VIVo.测量内阻:在输入交流为 220V，分别测得负载电流为 0 及最大值时的△Vo，Ro=△Vo/△II.纹波电压测量:叠加在输出电压上的交流分量，一般为 mV 级。可将其放大后，用示波器观测其峰—峰值△Vop-p;用可用交流毫伏表测量其有效值△Vo,由于纹波电压不是正弦波，所以用有效值衡量存在一定误差。2、 实验仪器设备自耦变压器一台、 数字万用表、 数字电压表、 变压器、面包板或万能板、 智能电工实验台、示波器3.设计用主要器件： 变压器、整流二极管、集成稳压器、电容、电阻若干4.参考书： 《电子线路设计·实验·测试》华中科技大学出版社 《模拟电子技术基础》高等教育出版社四、 设计报告要求 1. 选定设计方案； 2. 拟出设计步骤，画出电路、分析并计算主要元件参数值； 3. 列出测试数据表格； 4. 测试总结。五、设计总结 1.总结直流稳压电源的设计方法和运用到的主要知识点，对设计方案进行比较。 2.总结直流稳压电源的主要参数的测试方法。目 录第 1 章 设计内容 1.1 设计内容………………………………………1.2 设计要求与技术指标…………………...
