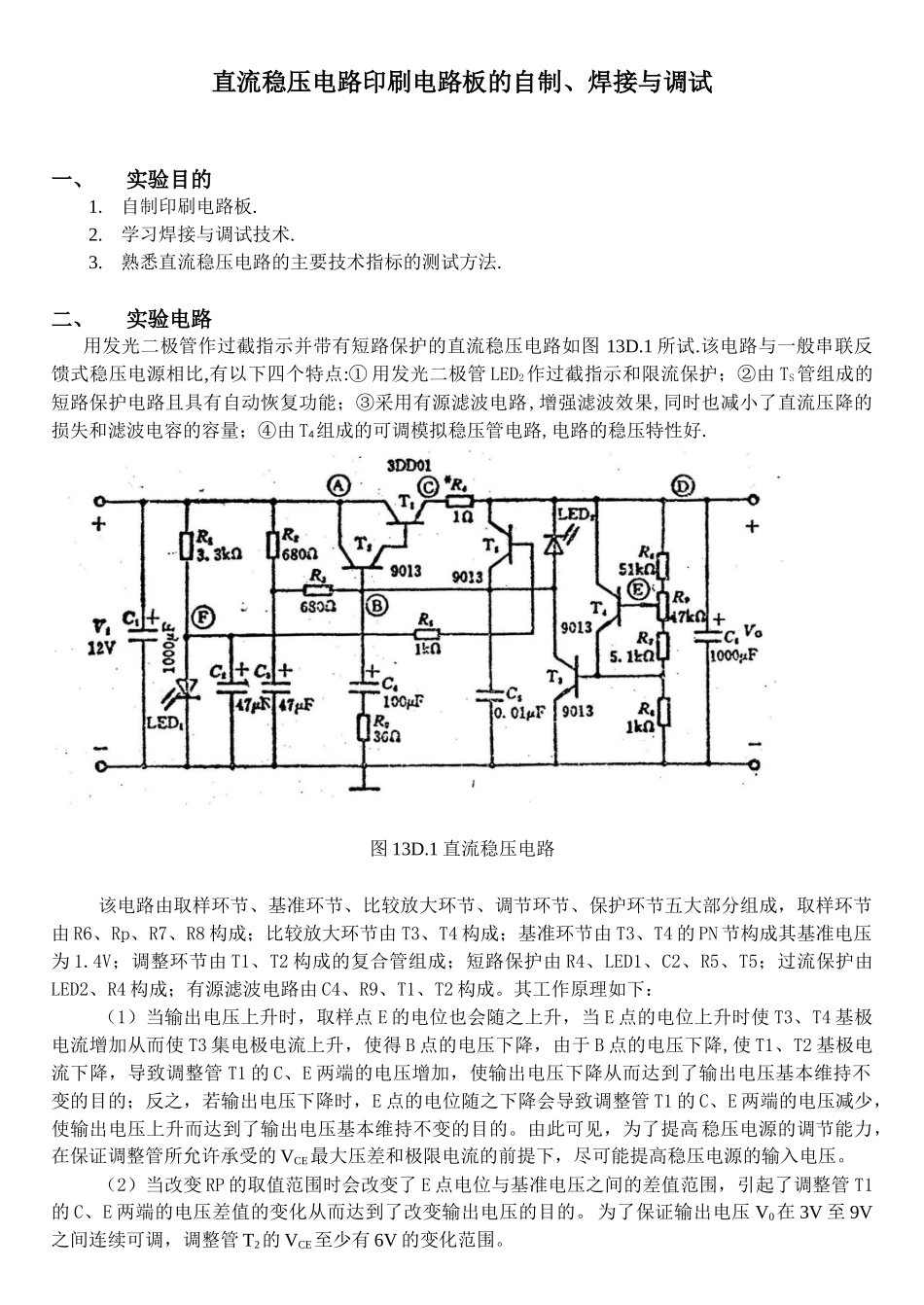

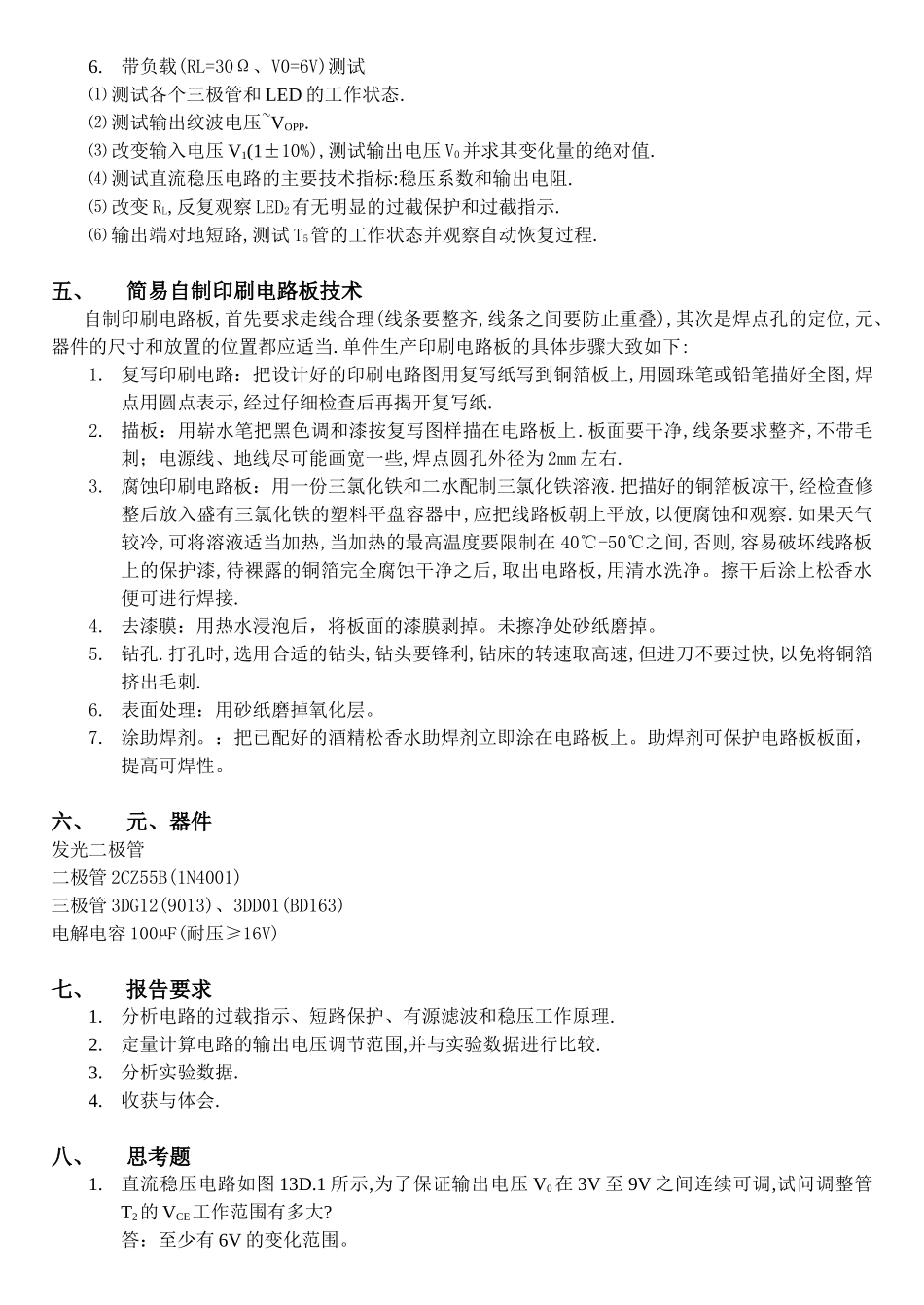

直流稳压电路印刷电路板的自制、焊接与调试一、实验目的1.自制印刷电路板.2.学习焊接与调试技术.3.熟悉直流稳压电路的主要技术指标的测试方法.二、实验电路用发光二极管作过截指示并带有短路保护的直流稳压电路如图 13D.1 所试.该电路与一般串联反馈式稳压电源相比,有以下四个特点:① 用发光二极管 LED2作过截指示和限流保护；②由 TS管组成的短路保护电路且具有自动恢复功能；③采用有源滤波电路,增强滤波效果,同时也减小了直流压降的损失和滤波电容的容量；④由 T4组成的可调模拟稳压管电路,电路的稳压特性好.图 13D.1 直流稳压电路该电路由取样环节、基准环节、比较放大环节、调节环节、保护环节五大部分组成，取样环节由 R6、Rp、R7、R8 构成；比较放大环节由 T3、T4 构成；基准环节由 T3、T4 的 PN 节构成其基准电压为 1.4V；调整环节由 T1、T2 构成的复合管组成；短路保护由 R4、LED1、C2、R5、T5；过流保护由LED2、R4 构成；有源滤波电路由 C4、R9、T1、T2 构成。其工作原理如下：（1）当输出电压上升时，取样点 E 的电位也会随之上升，当 E 点的电位上升时使 T3、T4 基极电流增加从而使 T3 集电极电流上升，使得 B 点的电压下降，由于 B 点的电压下降,使 T1、T2 基极电流下降，导致调整管 T1 的 C、E 两端的电压增加，使输出电压下降从而达到了输出电压基本维持不变的目的；反之，若输出电压下降时，E 点的电位随之下降会导致调整管 T1 的 C、E 两端的电压减少，使输出电压上升而达到了输出电压基本维持不变的目的。由此可见，为了提高 稳压电源的调节能力，在保证调整管所允许承受的 VCE最大压差和极限电流的前提下，尽可能提高稳压电源的输入电压。（2）当改变 RP 的取值范围时会改变了 E 点电位与基准电压之间的差值范围，引起了调整管 T1的 C、E 两端的电压差值的变化从而达到了改变输出电压的目的。 为了保证输出电压 V0在 3V 至 9V之间连续可调，调整管 T2的 VCE至少有 6V 的变化范围。（3）由 R9、C4 构成的无源滤波器经 T1、T2 的两级放大后大大增强了滤波效果。因为 R9、C4上的充放电经放大后在输出端会引起强烈的反映，相当于在输出端接了一个很大的电容器。（4）由 R4、LED1、C2、R5、T5 构成的短路保护电路在正常的情况下由于 D 点的电位远大于 F点的电位即 LED1 的导通电压 1.7V（LED1 导通时可作为稳压电源工作指示灯），所以 T5 截止不起...
