桥梁工程毕业设计——预应力混凝土简支T型梁桥VIP免费

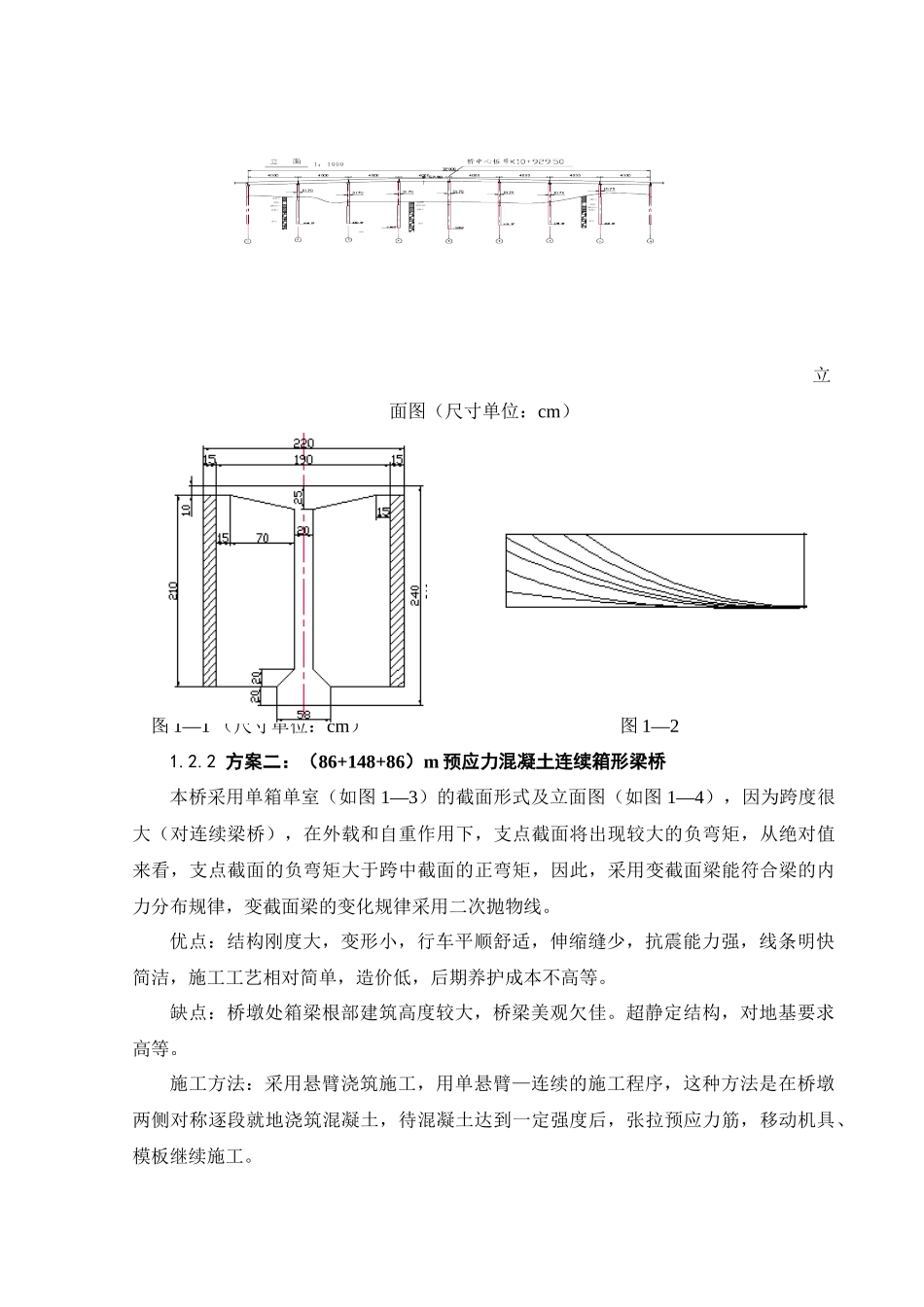

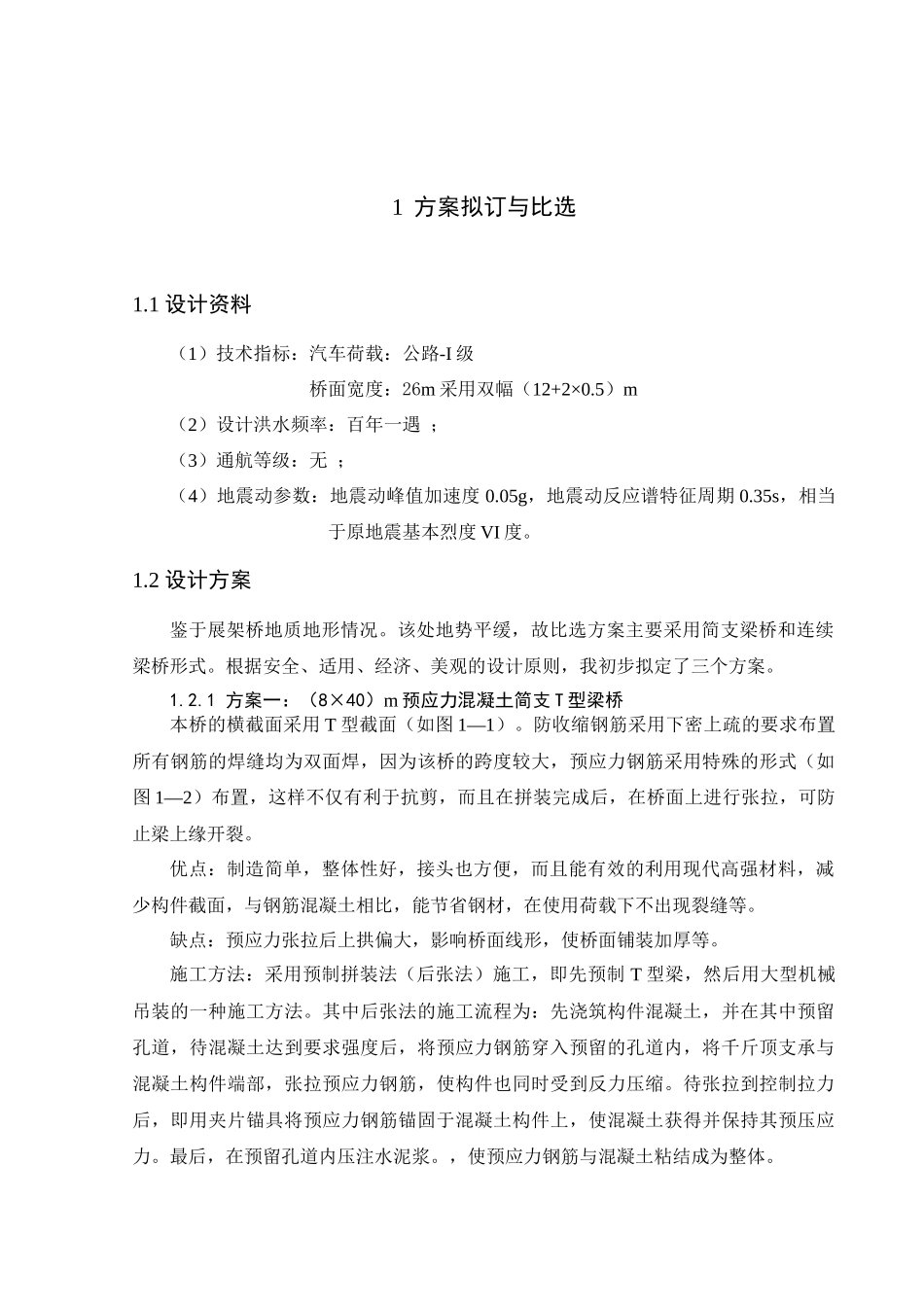

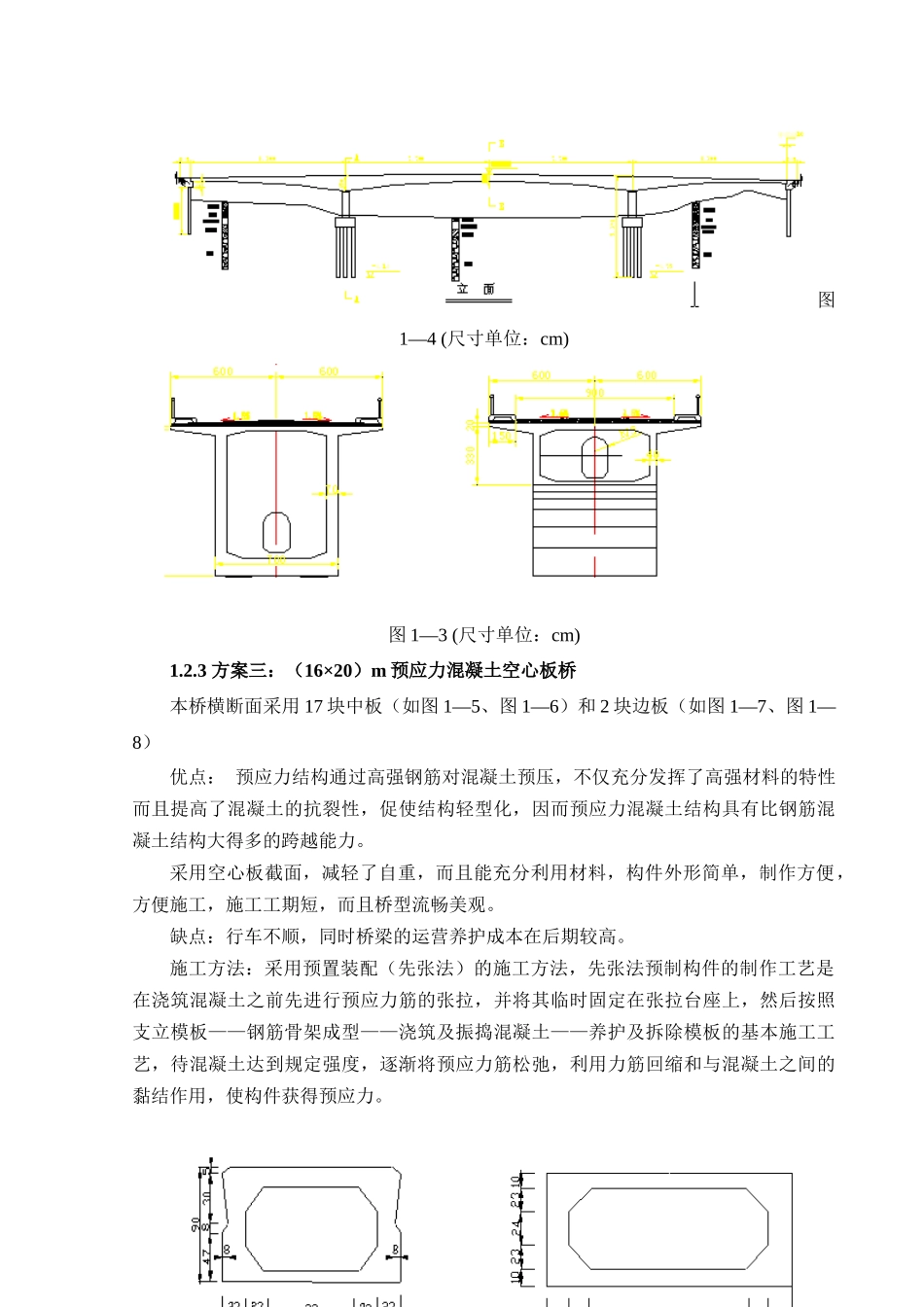

1 方案拟订与比选1.1 设计资料（1）技术指标：汽车荷载：公路-I 级桥面宽度：26m 采用双幅（12+2×0.5）m（2）设计洪水频率：百年一遇 ；（3）通航等级：无 ；（4）地震动参数：地震动峰值加速度 0.05g，地震动反应谱特征周期 0.35s，相当于原地震基本烈度 VI 度。1.2 设计方案鉴于展架桥地质地形情况。该处地势平缓，故比选方案主要采用简支梁桥和连续梁桥形式。根据安全、适用、经济、美观的设计原则，我初步拟定了三个方案。1.2.1 方案一：（8×40）m 预应力混凝土简支 T 型梁桥本桥的横截面采用 T 型截面（如图 1—1）。防收缩钢筋采用下密上疏的要求布置所有钢筋的焊缝均为双面焊，因为该桥的跨度较大，预应力钢筋采用特殊的形式（如图 1—2）布置，这样不仅有利于抗剪，而且在拼装完成后，在桥面上进行张拉，可防止梁上缘开裂。优点：制造简单，整体性好，接头也方便，而且能有效的利用现代高强材料，减少构件截面，与钢筋混凝土相比，能节省钢材，在使用荷载下不出现裂缝等。缺点：预应力张拉后上拱偏大，影响桥面线形，使桥面铺装加厚等。施工方法：采用预制拼装法（后张法）施工，即先预制 T 型梁，然后用大型机械吊装的一种施工方法。其中后张法的施工流程为：先浇筑构件混凝土，并在其中预留孔道，待混凝土达到要求强度后，将预应力钢筋穿入预留的孔道内，将千斤顶支承与混凝土构件端部，张拉预应力钢筋，使构件也同时受到反力压缩。待张拉到控制拉力后，即用夹片锚具将预应力钢筋锚固于混凝土构件上，使混凝土获得并保持其预压应力。最后，在预留孔道内压注水泥浆。，使预应力钢筋与混凝土粘结成为整体。 立面图（尺寸单位：cm） 图 2 图 1 图 1—1 （尺寸单位：cm） 图 1—21.2.2 方案二：（86+148+86）m 预应力混凝土连续箱形梁桥本桥采用单箱单室（如图 1—3）的截面形式及立面图（如图 1—4），因为跨度很大（对连续梁桥），在外载和自重作用下，支点截面将出现较大的负弯矩，从绝对值来看，支点截面的负弯矩大于跨中截面的正弯矩，因此，采用变截面梁能符合梁的内力分布规律，变截面梁的变化规律采用二次抛物线。优点：结构刚度大，变形小，行车平顺舒适，伸缩缝少，抗震能力强，线条明快简洁，施工工艺相对简单，造价低，后期养护成本不高等。缺点：桥墩处箱梁根部建筑高度较大，桥梁美观欠佳。超静定结构，对地基要求高等。施工方法：采用悬臂浇筑施工，用单悬臂—连续的施工程序，这种方法...
