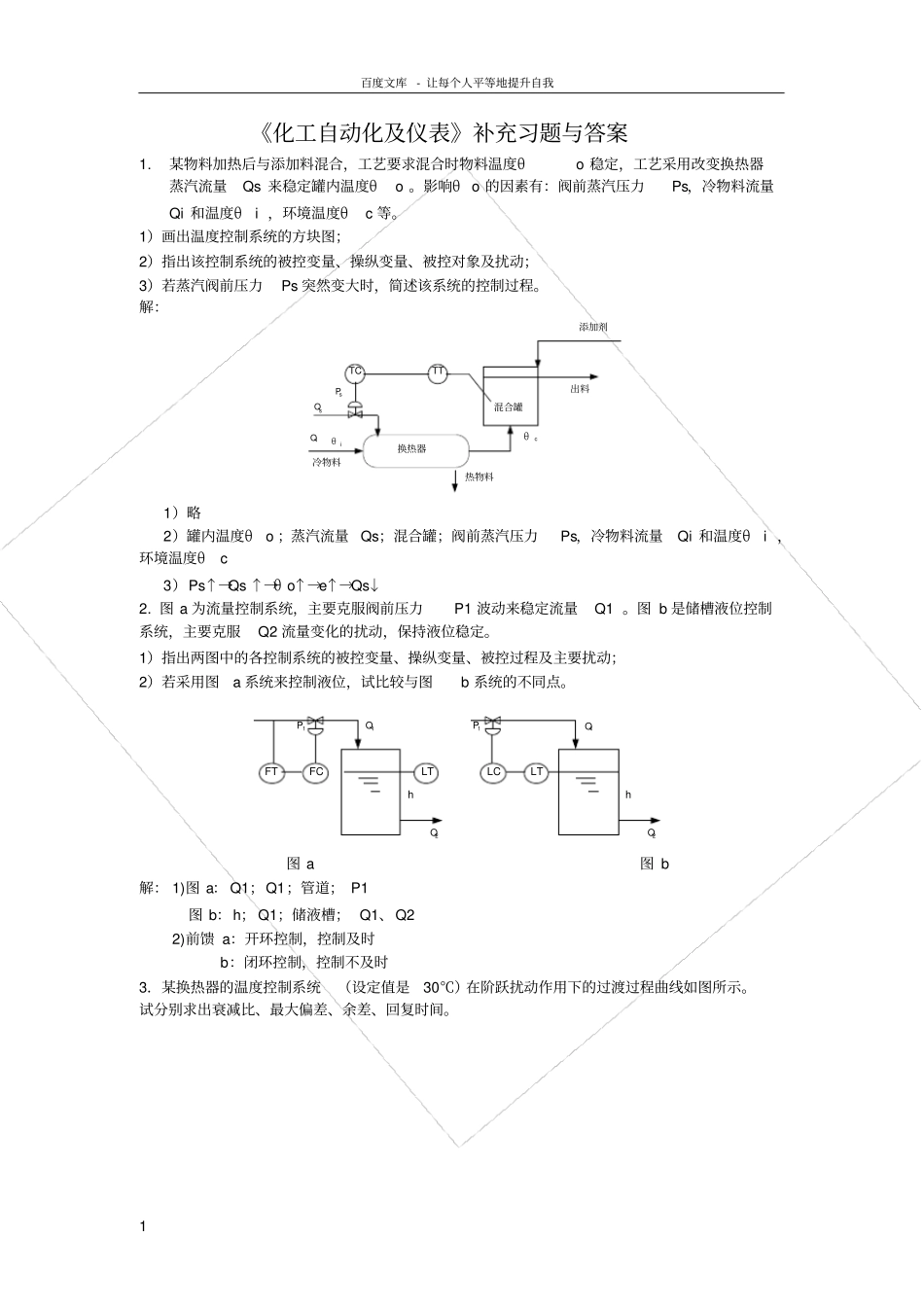

化工自动化及仪表习题与答案华理VIP免费

百度文库- 让每个人平等地提升自我1 《化工自动化及仪表》补充习题与答案1.某物料加热后与添加料混合，工艺要求混合时物料温度θo 稳定，工艺采用改变换热器蒸汽流量Qs 来稳定罐内温度θo 。影响θ o 的因素有：阀前蒸汽压力Ps，冷物料流量Qi 和温度θi ，环境温度θc 等。1）画出温度控制系统的方块图；2）指出该控制系统的被控变量、操纵变量、被控对象及扰动；3）若蒸汽阀前压力Ps 突然变大时，简述该系统的控制过程。解：换热器混合罐TCTT冷物料添加剂出料θ iQiQsPsθc热物料1）略2）罐内温度θo ；蒸汽流量 Qs；混合罐；阀前蒸汽压力Ps，冷物料流量Qi 和温度θi ，环境温度θc 3）Ps↑→Qs ↑→θ o↑→ e↑→ Qs↓2. 图 a 为流量控制系统，主要克服阀前压力P1 波动来稳定流量Q1 。图 b 是储槽液位控制系统，主要克服Q2 流量变化的扰动，保持液位稳定。1）指出两图中的各控制系统的被控变量、操纵变量、被控过程及主要扰动；2）若采用图a 系统来控制液位，试比较与图b 系统的不同点。FTFCQ1Q2LThP1Q1Q2LThP1LC图 a 图 b 解： 1)图 a： Q1；Q1；管道； P1 图 b：h； Q1；储液槽； Q1、Q2 2)前馈 a：开环控制，控制及时b：闭环控制，控制不及时3．某换热器的温度控制系统（设定值是30℃）在阶跃扰动作用下的过渡过程曲线如图所示。试分别求出衰减比、最大偏差、余差、回复时间。百度文库- 让每个人平等地提升自我2 ∞△3035457572025t/minT/ ℃10515解： 1）n='BB=35453575--=4 2）|e max|=| B+C|=B-r=75-30=45 3）e（∞） =r-y （∞） =30-35=-5 4）估测： 32min4. 已知某换热器被控变量是出口温度θ ，操纵变量是蒸汽流量Q 。在蒸汽流量作阶跃变化时，出口温度响应曲线如图所示。该过程通常可以近似作为一阶滞后环节来处理。试估算该控制通道的特性参数K 、T、τ 。Q(kg/h)1001100t(min)t(min)012344043θ ( ℃)解： 1）放大系数K=qc(0)-)c(=100-11040-43= 2）时间常数T=（40+3* 的 θ 所对应的时间）3）纯滞后τ=1min5. 如果用 K 热电偶测量温度，其仪表指示值是600℃，而冷端温度是65℃，则实际温度是665℃，对不对？若不对，正确值应为多少，为什么？解答：不对。因为 E(θ)=E(θ,θ 0)+E(θ 0,0) 所以 600=535+65 正确温度应为535℃6. 何谓变送器零点调整、零点迁移和量程调整，试举一例说明之。7. 热电偶配接温度变送器测温时，为什么除了要确定测量...
